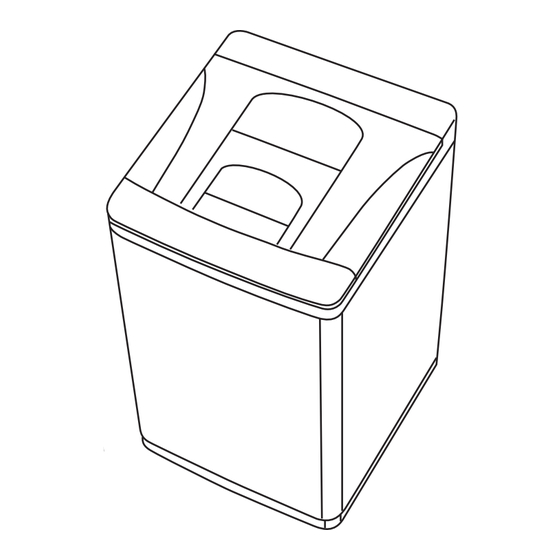

- Página 1 MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Por favor lea atentamente el Manual de Instrucciones antes de operar la lavadora. Al momento de conectarla, examine que el enchufe esté en perfecto estado, conectado a tierra para garantizar su seguridad.
-
Página 2: Tabla De Contenido
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Indice Características Partes y accesorios Instalación simple Modo de uso Operación simple Panel de control Tabla de programas Programa de tiempo de lavado diferido Prelavado de ropa muy sucia Sugerencias para el lavado Lavado de frazadas Utilización de la lavaza... -
Página 3: Características
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Características 1. Dispone de dos entradas de agua, caliente y fría, además de una manguera de desagüe. 2. Bajo nivel de ruido y vibración: Una nueva tecnología de transmisión mecánica ha sido utilizada para disminuir el ruido y la vibración en los procesos de lavado y centrifugado. -
Página 4: Nombre Respectivo De Las Partes
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Nombre respectivo de las partes 1.- Tapa superior 2.- Manguera de desagüe 3.- Tambor de lavado 4.- Marco superior 5.- Recipiente para blanqueador 6.- Filtro 7.- Patas ajustables 8.- Base 9.- Panel de control 10.- Aspa-Pulsador... -
Página 5: Instalación Simple
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Instalación simple Paso 1: La lavadora debe ubicarse en un lugar sin humedad, donde no le llegue la luz del sol directamente, y durante el invierno no se exponga a las bajas temperaturas. Paso 2: Todo el embalaje de espuma debe ser retirado, de no ser así, la lavadora no funcionará. - Página 6 MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Instalación simple Instalación de la manguera de entrada de agua 1.- Chequear la llave de agua. 2.- Poner el conector en la llave de agua y girar hasta que quede suficientemente apretado. 3.- Tomar la manguera ejerciendo una presión hacia abajo, para asegurar si la conexión está...
- Página 7 MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Instalación simple Instalación de la manguera de desagüe Gabinete Manguera La manguera de drenaje es de 3 cm. de diámetro con interna una capacidad mínima de 3 lts. por minuto. La manguera de desagüe tiene que estar por lo menos Anillo de a 86 cm.
-
Página 8: Modo De Uso
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Modo de uso Instalación de cubierta inferior 1. Incline la lavadora hasta un ángulo de 45° en la dirección de las flechas mostradas en la figura. Deslice la cubierta entre las ranuras, desde la parte trasera de la lavadora. -
Página 9: Panel De Control
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Panel de control Visor digital 1. Selector del nivel de agua Para elegir el nivel de agua de acuerdo con la cantidad de ropa. A cada toque, se mueve la luz del nivel de agua. - Página 10 MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW 5. Selección de programa Seis programas de lavados son posibles. La elección del programa se aprecia por la luz indicadora en el panel. La luz en “FUZZY, ECONOMICO, DELICADO” es permanente (Luz). La luz en “COBERTOR, LANA, ANTI ARRUGAS” es parpadeante (Flash).
-
Página 11: Tabla De Programas
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Tabla de programas Programa Lavado Centrifugado Total ciclo Enjuague (minutos) (minutos) (minuto) (veces) Fuzzy 41 (aprox.) Económico 10 (aprox.) 1 más rociador Delicado 33 (aprox.) Cobertor 47 (aprox.) Lana 34 (aprox.) Antiarrugas 27 (aprox.) Nota: No incluido en el programa económico el tiempo de llenado (2 minutos) ni de vaciado (1 minuto) -
Página 12: Programa De Tiempo De Lavado Diferido
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Programa de tiempo de lavado diferido 1. Presione el botón Encendido. 2. Abra la llave y coloque la manguera de desagüe. TIEMPO (minutos) 3. Cargue la lavadora y ponga detergente. 4. Seleccione el nivel de agua de acuerdo con la cantidad de ropa a lavar. -
Página 13: Lavado De Frazadas
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Lavado de frazadas Seleccione el programa “Cobertor” para lavar frazadas. (El peso de una frazada no debiera ser mayor que 4 kilos.) Pasos: 1. Disuelva, fuera de la lavadora, la cantidad de detergente adecuada en agua tibia (bajo 50°C), luego póngalo dentro de la lavadora. -
Página 14: Tabla Peso De La Ropa
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Tabla peso de la ropa Camisa de Ropa de trabajo, chaqueta Un par de pijamas de Sábanas algodón, manga larga, y pantalones, aprox 800 g. algodón, aprox 500 g aprox 500 g aprox 200 g. -
Página 15: Problemas Y Soluciones
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Problemas y soluciones Problema Causa Solución Ninguna indicación El tomacorriente no está bien Vuelva a enchufar el en el panel puesto. tomacorriente. La lavadora no está Revise el enchufe, o use otro. encendida. Presione el botón El botón “INICIO/PAUSA”... -
Página 16: Función De Alarma De Falla
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Función de alarma de falla Alarma Indicación Causa Alarma por inyección Después de llenar el tambor por 16 minutos, no de agua consiguió el nivel de agua seleccionado. La tapa fue abierta cuando el menú seleccionado Alarma de tapa abierta comenzó. -
Página 17: Precauciones
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Precauciones Advertencias de seguridad Nunca introduzca sus manos dentro del tambor mientras la lavadora esté operando. • Si es alcanzado por el tambor de lavado puede causar lesión. • Si el tambor de lavado no se detiene luego de 15 segundos después que la tapa es abierta, desconecte la lavadora inmediatamente y llame al servicio técnico autorizado. - Página 18 MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Precauciones Precaución • No permita que la carga de ropa sobresalga del tambor de lavado. • No lave, enjuague ni centrifugue ropa impermeable. • Empujar uniformemente la ropa gruesa o abultada hasta el fondo del tambor de lavado.
-
Página 19: Especificaciones Técnicas
MANUAL DE INSTRUCCIONES LAVADORA AUTOMATICA CWM65SSW Especificaciones técnicas Especificaciones técnicas Modelo CWM65SSW Tensión Nominal 220V~ Frecuencia Nominal 50Hz Potencia Nominal 360W Capacidad de Lavado/Centrifugado 6,5 kg Peso 31 kg Dimensiones externas (Alto x Profundidad x Ancho) 526 mm x 536 mm x 886 mm... -
