Resumen de contenidos para Polytherm 2020

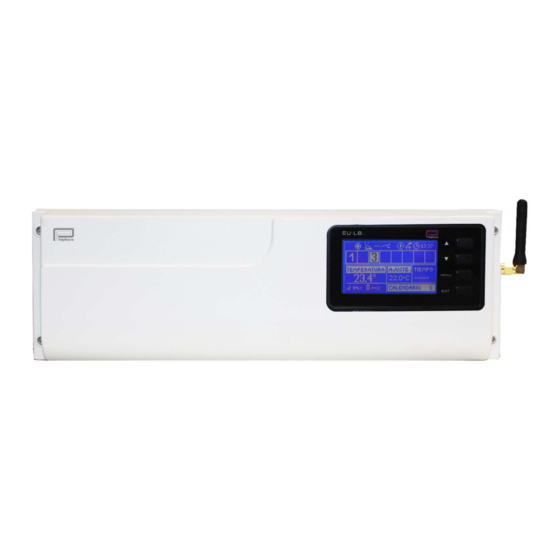

- Página 1 PLACA ELECTROCTRONICA CONTROL 2020 VIA RADIO...
- Página 2 1 – CONEXION PLACA ELECTRONICA. CONEXIÓN INTYERRUPTOR CAMBIO FRIO CALOR 230V FUENTE DE CALOR LAS ZONAS 1,2 Y 3 SE PUEDEN CONECTAR HASTA 4 ACCIONAMIENTOS EN CADA ZONA Y LAS ZONAS 4,5,6,7 Y 8 SE PUEDEN CONECTAR HASTA 2 ACCIONAMIENTOS EN CADA ZONA. IMPORTANTE: EL CABLE AZUL DE LOS ACCIONAMIENTOS IRAN CONECTADOS EN EL REGLETERO SUPERIOR (N) Y EL CABLE MARRON EN EL INFERIOR (L) IMPORTANTE: LA SALIDA DE BOMBA ES UN CONTACTO CON TENSION POR LO QUE NO PUEDEN...
- Página 3 1ª PLACA 2ª PLACA FUENTE DE CALOR ALIMENTACION BOMBA 2 – ACTIVACION DE LAS ZONAS Y REGISTRO DE SONDAS PARA ACTIVAR LAS ZONAS DONDE HEMOS CONECTADO SUS RESPECTIVAS SONDAS DEBEREMOS SEGUIR LOS SIGUIENTES PASOS EN LA PLACA DE CONEXIONES. 1. PULSAMOS LA TECLA MENU Y SELECCIONAMOS EL MENU ZONAS CON LA AYUDA DE LAS FLECHAS Y CONFIRMAMOS LA SELECCIÓN CON LA TECLA MENU.
- Página 4 3. UNA VEZ DENTRO DE LA ZONA SELECCIONADA, SELECCIONAMOS PERMITIR Y COMFIRMAMOS CON LA TECLA MENU. 4. A CONTINUACION SELECCIONAMOS REGISTRO DENTRO DE LA ZONA SELECCIONADA Y PULSAMOS MENU PARA REGISTRAR LA SONDA. 5. A CONTINUACION SELECCIONAMOS SENSOR Y PULSAMOS MENU. 6.
- Página 5 8. SI SE A REALIZADO BIEN EL REGISTRO NOS APARECERA EN LA PANTALLA MODULO REGISTRADO. 9. REALIZAR EL MISMO PROCESO EN EL RESTO DE ZONAS. 3 – SELECCION MODO DE FUNCIONAMIENTO Y RETARDO DE ACTIVACION DE BOMBA Y FUENTE DE CALOR DESDE LA PLACA PODEMOS SELECCIONAR SI QUEREMOS QUE TRABAJE EN CALEFACCION, EN ENFRIAMIENTO O QUE SE HAGA EL CAMBIO FRIO/CALOR ATRAVES DE UN CONTACTO EXTERIOR.
- Página 6 4 – PROGRAMACION HORARIA DE LAS ZONAS DE FABRICA VIENEN PREFIJADOS EL CALENDARIO 1 PARA CALEFACCION Y EL CALENDARIO 2 PARA FRIO EN TODAS LAS ZONAS Y OTROS 3 CALENDARIOS COMO OPCIONES DISPONIBLES.EN TOTAL TENEMOS 5 PROGRAMACIONES SEMANALES (CALENDARIO 1,2,3,4 Y 5) QUE PODEMOS SELECCIONAR UNO PARA CALEFACCION Y OTRA PARA ENFRIAMIENTO EN CADA ZONA.SON LOS SIGUIENTES: CALENDARIO 1 (CALEFACCION) LUNES A VIERNES...
- Página 7 2. SELECCIONAMOS LA ZONA QUE QUERAMOS Y PULSAMOS MENU PARA COMFIRMAR. 3. SELECCIONAREMOS CONTROL SEMANAL Y PULSAREMOS MENU PARA COMFIRMAR. 4. SELECCIONAREMOS CALEFACCION O ENFRIAMIENTO Y PULSAREMOS MENU PARA COMFIRMAR. 5. SELECCIONAMOS EL PROGRAMA (CALENDARIO) QUE QUERAMOS PARA ESA ZONA Y PULSAMOS MENU PARA COMFIRMAR 6.
- Página 8 PARA ELLO DESPUES DE SEGUIR LOS PASOS ANTERIORESE EN CUALQUIER ZONA, NOS IREMOS A EDITAR EL PROGRAMA DE LA SIGUIENTE FORMA: 1- SELECCIONAMOS EDITAR Y PULSAMOS MENU 2- SELECCIONAMOS LA HORA DE INICIO DE FUNCIONAMIENTO Y PULSAMOS MENU 3- SELECCIONAMOS LA HORA DE FIN DE FUNCIONAMIENTO Y PULSAMOS MENU 4- SELECCIONAMOS LA TEMPERATURA A LA QUE QUEREMOS QUE FUNCIONE DURANTE EL TIEMPO QUE ACABAMOS DE FIJAR Y PULSAMOS MENU.
- Página 9 7- AHORA SELECCIONAREMOS LOS DIAS DE LA SEMANA QUE QUEREMOS QUE FUNCIONEN. CON LA FLECHA PASAMOS LOS DIAS Y CON LA FLECHA ACTIVAMOS O DESACTIVAMOS LOS DIAS. 8- AHORA NOS QUEDARA REALIZAR EL MISMO PROCESO EN EL RESTO DE DIAS QUE NO HAYAMOS SELECCIONADO.
-
Página 10: Vista De Pantalla
1. VISTA DE PANTALLA PANTALLA PRINCIPAL – VISTA GENERAL DE LA ZONA DE FUNCIONAMIENTO PANTALLA VALVULA MEZCLADORA – OPCION NO DISPONIBLE 2. MANUAL – SE PUEDE ACTIVAR Y DESACTIVAR TODAS LAS SALIDAS PARA REALIZAR PRUEBAS. 3. ZONAS CALOR / FRIO NO PERMITIDO SOLO ENFRIAMIENTO PERMITIDO... - Página 12 POLYTHERM AVDA. FUENTE NUEVA, Nº12 EDIFICIO B 28703 SAN SEBASTIAN DE LOS REYES (MADRID) TELF: 916586960 FAX: 916531304...
