OPTIFLUX 2000
OPTIFLUX 2000
OPTIFLUX 2000
OPTIFLUX 2000

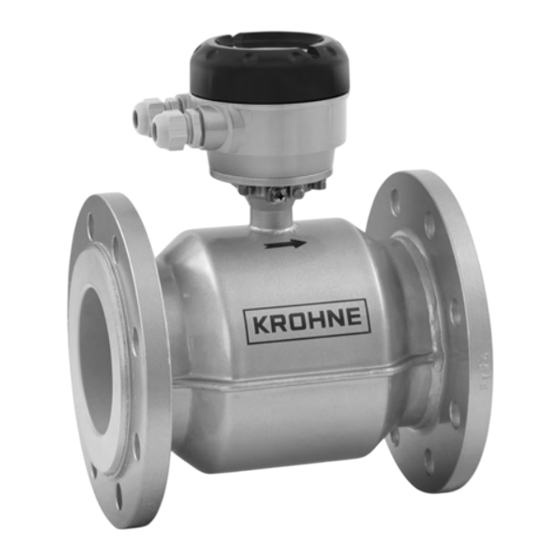

Sensor de caudal electromagnético
La documentación sólo está completa cuando se usa junto con la documentación
relevante del convertidor.
© KROHNE 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es
Inicio rápido
Inicio rápido
Inicio rápido
Inicio rápido

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE OPTIFLUX 2000

Resumen de contenidos para KROHNE OPTIFLUX 2000

  • Página 1 OPTIFLUX 2000 Inicio rápido Inicio rápido Inicio rápido Inicio rápido Sensor de caudal electromagnético La documentación sólo está completa cuando se usa junto con la documentación relevante del convertidor. © KROHNE 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 2: Tabla De Contenido

    3.3 Referencia virtual para IFC 300 (versión C, W y F) ............22 3.4 Diagramas de conexión ....................22 4 Datos técnicos 4.1 Dimensiones y pesos ...................... 23 4.2 Presión en vacío ......................27 www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 3: Instrucciones De Seguridad

    Si necesita devolver el aparato al fabricante o suministrador, por favor, rellene el impreso • contenido en el manual y envíelo con el aparato. Desafortunadamente, el fabricante no puede reparar o inspeccionar el aparato sin el impreso completo. 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 4: Instalación

    Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud ocupacional pertinentes. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 5: Descripción Del Equipo

    Podrá encontrar información específica sobre el producto y una especificación exhaustiva del mismo utilizando la herramienta web PICK, acrónimo de Product Information Center KROHNE. La herramienta PICK se encuentra en el menú Servicios en la página web KROHNE.com. Las versiones disponibles son las siguientes: •...

  • Página 6: Placa De Identificación

    • Almacene el equipo en un lugar seco y sin polvo. • Evite la exposición directa prolongada al sol. • Almacene el equipo en su caja original. • Temperatura de almacenamiento: -50...+70°C / -58...+158°F www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 7: Transporte

    • Llave Allen (4 mm) • Destornillador pequeño • Llave para prensaestopas • Llave para el soporte de montaje en pared (sólo versión remota) • Llave dinamométrica para instalar el caudalímetro en la tubería 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 8: Requisitos Generales

    Evite los campos magnéticos! Guarde una distancia de al menos 5 DN entre los sensores de caudal electromagnéticos. 2.7.1 Vibraciones Figura 2-5: Evite las vibraciones 2.7.2 Campo magnético Figura 2-6: Evite los campos magnéticos www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 9: Condiciones De Instalación

    Codos en 2 dimensiones ocurren sólo en un plano vertical o bien o bien o bien en un plano horizontal (X/Y), o bien mientras que codos en 3 dimensiones ocurren en un plano tanto vertical como como horizontal (X/Y/Z). como como 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 10: Sección En T

    2.8.4 Codos Figura 2-10: Instalación en tubos con codos (90°) Figura 2-11: Instalación en tubos con codos (45°) PRECAUCIÓN! ¡ Evite el drenaje o llenado parcial del sensor de caudal www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 11: Descarga Abierta

    Desviación máx. permitida de caras de bridas de tubería: ≤ 0,5 mm / 0,02" máx. mín. Figura 2-13: Desviación de las bridas 2.8.7 Bomba Figura 2-14: Instalación detrás de la bomba 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 12: Válvula De Control

    2.8.9 Purga del aire y fuerzas de vacío Figura 2-16: Purga del aire 1 ≥ 5 m / 17 pies 2 Punto de ventilación del aire Figura 2-17: Vacío 1 ≥ 5 m / 17 pies www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 13: Posición De Montaje

    Figura 2-18: Posición de montaje • Instale el sensor de caudal alineado con el eje del tubo. • Las caras de las bridas del tubo deben estar paralelas entre ellas. 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 14: Instalación En Un Pozo De Medida Y Aplicaciones Bajo La Superficie

    IP68 con la resina epoxi bicomponente entregada por separado. Póngase en contacto con el servicio de asistencia productos KROHNE para más detalles sobre los cables. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 15: Montaje

    • Paso 2: Aplique aprox. 80% del máx. par de apriete dado en la tabla. • Paso 3: Aplicar el 100% del par de apriete máx. indicado en la tabla. 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...
  • Página 16 2 DN65 / PN16 disponible con 8 orificios para pernos como estándar. Bajo pedido, 4 orificios para pernos como opción. INFORMACIÓN! ¡ Otros tamaños / presiones nominales disponibles bajo pedido www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...
  • Página 17 1 Los valores de par especificados dependen de variables (temperatura, material de los pernos, material de empaquetadura, lubricantes, etc) no controladas por el fabricante. Por lo tanto, los valores deben con- siderarse sólo indicativos. 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...
  • Página 18 PRECAUCIÓN! ¡ Las presiones son aplicables a 20 C / 68 • ° ° Para temperaturas más elevadas, las clasificaciones de presión y temperatura son • conformes a ASME B16.5. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 19: Temperaturas

    Versión compacta con IFC 100 Versión compacta con convertidor de señal de acero inoxidable IFC 100 Versión compacta con IFC 050 1 Poliolefina sólo está disponible para DN200...1000 2 Polipropileno sólo disponible para DN25...150 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 20: Conexiones Eléctricas

    El aparato debe estar conectado a tierra según la regulación para proteger al personal de descargas eléctricas. Figura 3-1: Puesta a tierra Tuberías de metal, sin recubrimiento interno. Puesta a tierra sin anillos de puesta a tierra. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...
  • Página 21 Anillo de puesta a tierra número 3: • Grosor : 3 mm / 0,1" • Con cuello cilíndrico (longitud 30 mm / 1,25" para DN10...150 / 3/8...6") • Brinda protección del recubrimiento contra los líquidos abrasivos 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...

  • Página 22: Referencia Virtual Para Ifc 300 (Versión C, W Y F)

    • Cable de señal: máx. 50 m / 164 ft, tipo DS 3.4 Diagramas de conexión INFORMACIÓN! ¡ Para los diagramas de conexión la documentación aplicable del convertidor de señal. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 23: Datos Técnicos

    IFC 100 (45 IFC 100 (45 IFC 100 (45°) ) ) ) b = 161 mm / 6,3" c = 184 mm / 2,7" Altura total = H + a 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...
  • Página 24 IFC 050 (10 b = 157 mm / 6,18" c = 260 mm / 10,24" Altura total = H + a 1 El valor puede variar según los prensaestopas utilizados. www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...
  • Página 25 1015 1114 1115 1000 1000 1225 1230 1200 1200 1417 1405 1400 1400 1619 1630 1600 1600 1819 1830 1035 1800 1800 2027 2045 1470 2000 2000 2259 2265 1860 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...
  • Página 26 12,50 8" 15,75 15,04 15,00 10" 19,69 17,05 17,50 12" 23,62 20,00 20,50 14" 27,56 21,65 23,00 16" 31,50 23,98 25,50 20" 31,50 28,46 30,50 24" 31,50 33,39 36,00 1345 www.krohne.com 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es...

  • Página 27: Presión En Vacío

    Presión en vacío en psia a una temperatura de proceso de [pulgada] 68ºF 104ºF 140ºF 176ºF Goma dura Goma dura Goma dura Goma dura 8...12 14...40 48...120 10,9 10,9 Polipropileno Polipropileno Polipropileno Polipropileno 1...6 Poliolefina Poliolefina Poliolefina Poliolefina 8...40 01/2020 - 4001093305 - QS OPTIFLUX 2000 R09 es www.krohne.com...
  • Página 28 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
