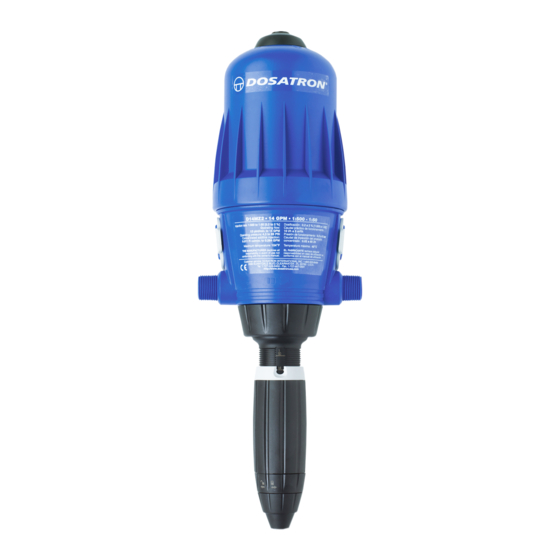

dosatron D14MZ2 Guia De Inicio Rapido
Ocultar thumbs
Ver también para D14MZ2:
- Guia de inicio rapido (7 páginas) ,
- Manual del usuario (12 páginas) ,
- Instrucciones de ensamblaje (2 páginas)
Publicidad
Enlaces rápidos
Scanee el código
QR para ver
nuestro video
Servicio D14MZ2 -
Kit de Empaques.
Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron.
Servicio D14MZ2 - Kit de Empaques
Antes de comenzar, asegúrese que el inyector está haciendo clic. Si no hace
clic, vea el video de Solución de Problemas D14MZ2.
800-523-8499
www.dosatronusa.com
Paso 1: Para hacerle servicio a su inyector D14MZ2,
usted necesitara el Kit de Empaques (Parte #: PJDI116).
Para comenzar, desatornille la tuerca de la manguera de
succión y remueva la manguera de succión.
Paso 2: Desatornille la tuerca del vástago de inyección.
Paso 3: Jale el vástago hacia abajo para desprenderlo
del cuerpo de la unidad. Coloque la tuerca y el cuerpo a
un lado.
Pagina 1
El Kit de Empaques Incluye:
PJDI115
Válvula cheque
JDI100
O-ring de la manga
de inyección
JDI120
O-ring del vástago
J009
Sello del émbolo
Publicidad
Manuales relacionados para dosatron D14MZ2
Resumen de contenidos para dosatron D14MZ2
- Página 1 Kit de Empaques. www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Antes de comenzar, asegúrese que el inyector está haciendo clic. Si no hace clic, vea el video de Solución de Problemas D14MZ2.
- Página 2 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Servicio D14MZ2 - Kit de Empaques Paso 4: Desatornille y remueva la tuerca de la válvula cheque.
- Página 3 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 7: Remueva la abrazadera en forma de “C” esparciendo la abertura y deslizándola sobre las roscas.
- Página 4 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 10: Remueva y remplace el anillo de la barra de inyección (Parte #: JDI120).
- Página 5 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 13: Inserte la barra blanca de inyección dentro de la manga negra. Jálela hacia abajo tanto como pueda.
- Página 6 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 16: Atornille la tuerca de seguridad y apriétela con la mano. Paso 17: Inserte la nueva válvula cheque (Parte #: PJDI115) dentro de la barra blanca.
- Página 7 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 19: coloque el vástago de inyección a un lado y agarre el cuerpo azul. Remueva el sello del émbolo apretándolo y deslizándolo fuera del émbolo.
- Página 8 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 22: Reinstale la tuerca apretándola con la mano. Paso 23: Si en el vástago no ve la escala de su preferencia, remueva la tuerca del vástago.
- Página 9 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 25: Examine la manguera de succión antes de reinstalarla. si está ensanchada, córtele una pulgada más o menos y vuélvala a instalar.
- Página 10 800-523-8499 www.dosatronusa.com Se recomienda el uso de protección adecuada, tales como gafas, guantes y delantal, cuando desarme su Dosatron. Servicio D14MZ2 - Kit de Empaques Paso 28: Apriete la tuerca con la mano. Nota: Para ver el video vaya a la página de videos de www.dosatronusa.com/videos.aspx o al canal de YouTube www.youtube.com/user/DosatronIntl...
