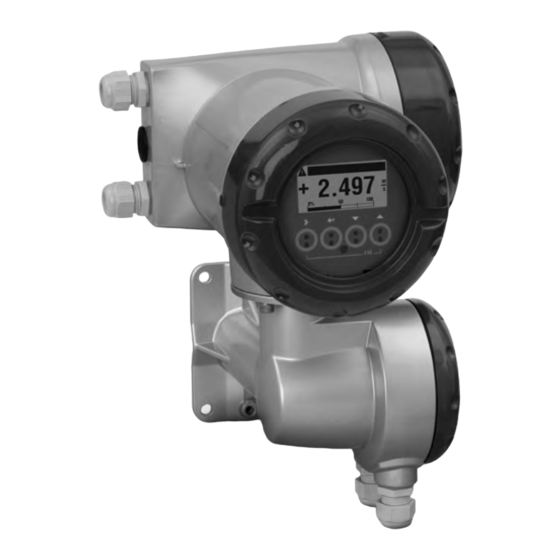

IFC 300
IFC 300
IFC 300
IFC 300
Inicio rápido
Inicio rápido
Inicio rápido
Inicio rápido
Convertidor de señal para caudalímetros
electromagnéticos
Revisión electrónica:
ER 3.4.0_
La documentación sólo está completa cuando se usa junto con la documentación
relevante del sensor de caudal.
© KROHNE 08/2017 - 4001351402 - QS IFC 300 R07 es

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE IFC 300

Resumen de contenidos para KROHNE IFC 300

  • Página 1 Inicio rápido Convertidor de señal para caudalímetros electromagnéticos Revisión electrónica: ER 3.4.0_ La documentación sólo está completa cuando se usa junto con la documentación relevante del sensor de caudal. © KROHNE 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 2: Tabla De Contenido

    3.5.7 Diagrama de conexión para sensor de caudal, alojamiento de montaje rack 19" (28 TE).. 37 3.5.8 Diagrama de conexión para sensor de caudal, alojamiento de montaje rack 19" (21 TE).. 38 www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...
  • Página 3 3.10.5 Colocación correcta de los cables eléctricos..............51 4 Puesta en marcha 4.1 Encendiendo la alimentación ..................52 4.2 Poniendo en marcha el convertidor de señal ..............52 5 Notas 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 4: Instrucciones De Seguridad

    Si necesita devolver el aparato al fabricante o suministrador, por favor, rellene el impreso • contenido en el manual y envíelo con el aparato. Desafortunadamente, el fabricante no puede reparar o inspeccionar el aparato sin el impreso completo. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 5: Instalación

    Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación. Figura 2-1: Alcance del suministro 1 Equipo en la versión pedida 2 Documentación (informe de calibración, Arranque Rápido) 3 Cable de señal (solo para la versión remota) 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 6: Almacenamiento

    INSTALACIÓN IFC 300 Sensor de caudal Sensor de caudal + convertidor de señal IFC 300 Versión compacta Versión remota con Versión remota con Versión remota con alojamiento de alojamiento de alojamiento de campo pared montaje rack R (28 TE) o (21 TE)

  • Página 7: Montaje De La Versión Compacta

    Figura 2-2: Montaje de tubería para el housing de campo 1 Fije el convertidor de señal a la tubería. 2 Fije el convertidor de señal empleando tornillos-U estándar y arandelas. 3 Apriete las tuercas. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 8: Montaje De Pared

    3 Atornille el convertidor de señal a la placa de montaje con tuercas y pasadores. Figura 2-4: Montaje múltiple de equipos unos al lado de otros a ≥ 600 mm / 23,6" b ≥ 250 mm / 9,8" www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 9: Placa De Montaje Del Alojamiento De Campo

    2.7.3 Placa de montaje del alojamiento de campo Figura 2-5: Dimensiones para placa de montaje del alojamiento de campo [mm] [pulgada] Ø9 Ø0,4 Tabla 2-2: Dimensiones en mm y pulgadas 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 10: Girar La Pantalla Del Alojamiento De Campo

    Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud ocupacional pertinentes. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 11: Montaje De Tubería

    1 Fije la placa de montaje a la tubería con cierres estándares U, pasadores y tuercas de broche. 2 Atornille el convertidor de señal a la placa de montaje con tuercas y pasadores. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 12: Montaje En Pared

    3 Atornille el convertidor de señal a la placa de montaje con tuercas y pasadores. Figura 2-9: Montaje múltiple de equipos unos al lado de otros a ≥ 240 mm / 9,4" www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 13: Placa De Montaje Del Alojamiento De Pared

    2.8.3 Placa de montaje del alojamiento de pared Figura 2-10: Dimensiones de la placa de montaje del alojamiento de pared [mm] [pulgada] Ø9 Ø0,4 3,85 Tabla 2-3: Dimensiones en mm y pulgadas 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 14: Conexiones Eléctricas

    • Si lo entregaron por separado o cuando la instalación de equipos no fueron configurados juntos, ajuste el convertidor de señal al tamaño DN y GK/GKL del sensor de caudal. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 15: Cables Eléctricos Para Las Versiones Remotas, Notas

    DEBE DEBE DEBE estar conectada al alojamiento del sensor de caudal y al convertidor de señal. DEBE INFORMACIÓN! ¡ El cable de corriente de campo no forma parte del suministro. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 16: Requisitos Para Los Cables De Señal Suministrados Por El Cliente

    • Conductor aislado / conductor aislado 1000 V • Conductor aislado / protección externa 1000 V Torsión de los conductores aislados • Al menos 10 vueltas por metro, importante para proteger de los campos magnéticos. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 17: Preparación De Los Cables De Señal Y De Corriente De Campo (Excepto Tidalflux)

    Cu / AWG 20 3 Hilo de aislamiento (3), 0,5 mm Cu / AWG 20 4 Funda exterior 5 Capas de aislamiento 6 Hilo trenzado (6) para la protección externa (60) 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 18: Preparación Del Cable De Señal A, Conexión Al Convertidor De Señal

    3 Deslice un tubo de aislamiento sobre el hilo trenzado (1). 4 Engarce las férulas en los conductores y al hilo trenzado (1). 5 Tirar del tubo termorretráctil sobre el cable de señal preparado. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 19: Alojamiento De Pared

    4 Engarce el conector en el hilo trenzado (6). 5 Engarce las férulas en los conductores y al hilo trenzado (1). 6 Tirar del tubo termorretráctil sobre el cable de señal preparado. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 20: Longitud Del Cable De Señal A

    1 Longitud máxima del cable de señal A entre el sensor de caudal y el convertidor de señal [m] 2 Longitud máxima del cable de señal A entre el sensor de caudal y el convertidor de señal [pies] 3 Conductividad eléctrica del medio a medir [μS/cm] www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 21: Cable De Señal B (Tipo Bts 300), Construcción

    • Férula según DIN 46228: E 1,5-8 para el hilo trenzado (1) • 4 férulas según DIN 46228: E 0,5-8 para los conductores aislados 2 y 3 y los hilos trenzados (20, 30) 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 22 4 Deslizar el tubo de aislamiento sobre los hilos trenzados (1, 20, 30). 5 Engarce las férulas en los conductores y en los hilos trenzados. 6 Tirar del tubo termorretráctil sobre el cable de señal preparado. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...
  • Página 23 4 Engarce el conector en el hilo trenzado (6). 5 Engarce las férulas en los conductores y los hilos trenzados (1, 20, 30). 6 Tirar del tubo termorretráctil sobre el cable de señal preparado. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 24: Longitud Del Cable De Señal B

    1 Longitud máxima del cable de señal B entre el sensor de caudal y el convertidor de señal [m] 2 Longitud máxima del cable de señal B entre el sensor de caudal y el convertidor de señal [pies] 3 Conductividad eléctrica del medio a medir [μS/cm] www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 25: Preparación Del Cable De Corriente De Campo C, Conexión Al Convertidor De Señal

    3 x 0,75 Cu 3 x 18 150...300 492...984 3 x 1,5 Cu 3 x 14 300...600 984...1968 3 x 2,5 Cu 3 x 12 1 Cu = sección transversal cobre 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 26 1 Pele el conductor hasta la dimensión a. 2 Retire cualquier protección presente. 3 Tirar del tubo termorretráctil sobre el cable preparado. 4 Engarce las férulas en los conductores 7, 8 y 9. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 27: Preparación Del Cable De Señal A, Conexión Al Sensor De Caudal

    4 Deslice un tubo de aislamiento sobre el hilo trenzado (1). 5 Engarce las férulas en los conductores 2 y 3 y el hilo trenzado (1). 6 Tirar del tubo termorretráctil sobre el cable de señal preparado. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 28: Preparación Del Cable De Señal B, Conexión Al Sensor De Caudal

    4 Deslizar un tubo aislado sobre el hilo trenzado (1). 5 Engarce las férulas en los conductores 2 y 3 y el hilo trenzado (1). 6 Tirar del tubo termorretráctil sobre el cable de señal preparado. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 29: Preparación Del Cable De Corriente De Campo C, Conexión Al Sensor De Caudal

    1 Pele el conductor hasta la dimensión a. 2 Retire cualquier protección presente. 3 Tirar del tubo termorretráctil sobre el cable preparado. 4 Engarce las férulas en los conductores 7, 8 y 9. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 30: Conexión De Los Cables De Señal Y De Corriente De Campo (Excepto Tidalflux)

    Se deben seguir sin excepción alguna las regulaciones de seguridad y salud ocupacional regionales. Cualquier trabajo hecho en los componentes eléctricos del equipo de medida debe ser llevado a cabo únicamente por especialistas entrenados adecuadamente. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 31: Conectar Los Cables De Señal Y Corriente De Campo, Alojamiento De Campo

    Cada vez que se abre una tapa de un housing, se debería limpiar y engrasar la rosca. Utilice sólo grasa sin resina y sin ácido. Asegúrese de que la junta del alojamiento está colocada adecuadamente, limpia y sin daños. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 32: Conectar Los Cables De Señal Y Corriente De Campo, Alojamiento De Pared

    5 Apriete las conexiones del los tornillos al cable de entrada y cierre la cubierta del alojamiento. INFORMACIÓN! ¡ Asegúrese de que la junta del alojamiento está colocada adecuadamente, limpia y sin daños. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 33: Conectar Los Cables De Señal Y Corriente De Campo, Alojamiento De Montaje Rack 19" (28 Te)

    Figura 3-16: Cable de señal de conexión B y cable de corriente de campo 1 Cable de señal B 2 Protección e hilos aislados 2 y 3 3 Cable de corriente de campo 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 34: Conectar Los Cables De Señal Y Corriente De Campo, Alojamiento De Montaje Rack 19" (21 Te)

    Figura 3-18: Cable de señal de conexión B y cable de corriente de campo 1 Cable de señal B 2 Capa protectora e hilos aislados 2 y 3 3 Cable de corriente de campo www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 35: Diagrama De Conexión Para Sensor De Caudal, Alojamiento De Campo

    2 Cable de señal A 3 Cable de señal B 4 Cable de corriente de campo C 5 Caja de conexión del sensor de caudal 6 Tierra funcional FE 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 36: Diagrama De Conexión Para Sensor De Caudal, Alojamiento De Pared

    2 Cable de señal A 3 Cable de señal B 4 Cable de corriente de campo C 5 Caja de conexión del sensor de caudal 6 Tierra funcional FE www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 37: Diagrama De Conexión Para Sensor De Caudal, Alojamiento De Montaje Rack 19" (28 Te)

    2 Cable de señal A 3 Cable de señal B 4 Cable de corriente de campo C 5 Caja de conexión del sensor de caudal 6 Tierra funcional FE 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 38: Diagrama De Conexión Para Sensor De Caudal, Alojamiento De Montaje Rack 19" (21 Te)

    2 Cable de señal A 3 Cable de señal B 4 Cable de corriente de campo C 5 Caja de conexión del sensor de caudal 6 Tierra funcional FE www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 39: Conexión Eléctrica Sólo Para El Tidalflux 2000

    • La documentación del sensor de caudal contiene también indicaciones para el uso de los anillos de puesta a tierra y para la instalación del sensor de caudal en tuberías metálicas o de plástico con recubrimiento interno. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 40: Referencia Virtual (No Válido Para Tidalflux 2000 & Optiflux 7300 C)

    • Se debe incluir cerca del equipo un fusible de protección (I de alimentación, así como un separador (interruptor del circuito) para aislar el convertidor de señal del equipo. El separador debe estar marcado como el separador de este equipo. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...
  • Página 41 (PELV) (según VDE 0100 / VDE 0106 y/o IEC 60364 / IEC 61140 o regulaciones nacionales relevantes). INFORMACIÓN! ¡ 12 V no no se incluye en el rango de tolerancia. no no 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 42 28z, 30z y 32z. Queda usted avisado para conectar también los contactos 28z, 30z y 32z al conductor de protección externo. PRECAUCIÓN! ¡ Los contactos del conductor de protección no deben emplearse para formar lazo a través de la conexión PE. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 43: Entradas / Salidas, Visión General

    C y F con compartimiento de terminales en las versiones Ex d (alojamiento resistente a la presión) o Ex e (seguridad incrementada). • Por favor vaya a las instrucciones separadas para la conexión y funcionamiento de los equipos Ex. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 44: Descripción Del Número Cg

    No hay ningún módulo adicional instalado No es posible conectar más módulos Tabla 3-2: Descripción de abreviaturas e identificador CG para los posibles módulos opcionales en terminales A y B www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 45: Versiones De Entradas Y Salidas (I/Os) Fijas, No Modificables

    NAMUR NAMUR ® + HART pasiva pasiva 2 4 0 pasiva NAMUR NAMUR ® + HART activa pasiva 3 4 0 pasiva NAMUR NAMUR ® + HART pasiva pasiva 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 46 E 4 0 pasiva NAMUR V/D+ V/D- V/D+ V/D- pasiva Dispositivo FISCO Dispositivo FISCO PROFINET IO (opción) N 0 0 Puerto 2 Puerto 1 1 Cambio de función por reconexión 2 Intercambiable www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 47: Versiones De Entradas Y Salidas (I/O) Modificables

    H _ _ máx. 2 módulos opcionales para los term. A + Común Sign. B Sign. A (D1) (D0) 1 Intercambiable 2 Terminal de bus no activada 3 Terminal de bus activada 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 48: Conexión Eléctrica De Las Entradas Y Salidas (I/Os)

    Cada vez que se abre una tapa de un housing, se debería limpiar y engrasar la rosca. Utilice sólo grasa sin resina y sin ácido. Asegúrese de que la junta del alojamiento está colocada adecuadamente, limpia y sin daños. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 49: Alojamiento De Pared, Conexión Eléctrica De Las Entradas Y Salidas (I/Os)

    4 Fije el itinerario de los conectores con los conductores sujetos dentro de los tapones propor- cionados para ese propósito. 5 Cierre la cubierta del alojamiento. INFORMACIÓN! ¡ Asegúrese de que la junta del alojamiento está colocada adecuadamente, limpia y sin daños. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 50: Alojamiento De Montaje Rack 19" (28 Te), Conexión Eléctrica De Las Entradas Y Salidas (I/Os)

    1 Protección • Conecte el conductor al tapón multipolar según la ilustración. • La protección del cable de señal está conectada al Pin S. • Presione el tapón dentro del conector. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...

  • Página 51: Alojamiento De Montaje Rack 19" (21 Te), Conexión Eléctrica De Las Entradas Y Salidas (I/Os)

    2 Apriete la conexión del tornillo de entrada del cable con seguridad. 3 No monte nunca el alojamiento con los cables de entrada mirando hacia arriba. 4 Selle las entradas del cable que no se necesiten con un tapón. 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...

  • Página 52: Puesta En Marcha

    Es posible cambiar entre las dos ventanas de valores medidos, la pantalla de tendencia y la lista con mensajes de estado, presionando las teclas ↑ y ↓. www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...
  • Página 53 NOTAS IFC 300 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 54 NOTAS IFC 300 www.krohne.com 08/2017 - 4001351402 - QS IFC 300 R07 es...
  • Página 55 NOTAS IFC 300 08/2017 - 4001351402 - QS IFC 300 R07 es www.krohne.com...
  • Página 56 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
