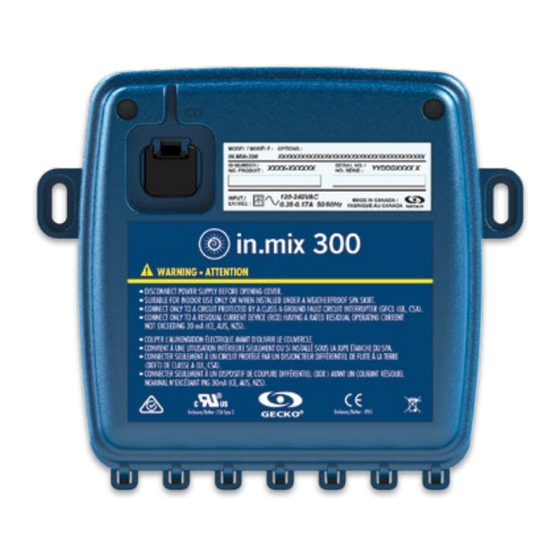

TechBook
in.mix 300
Control DEL y alimentación eléctrica
una consola de control de iluminación a su alcance
hasta 3 zonas de diferentes colores
el poder de crear el ambiente perfecto

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Gecko IN.MIX 300-SL-AMP-V-GE1

  • Página 1 TechBook in.mix 300 Control DEL y alimentación eléctrica una consola de control de iluminación a su alcance hasta 3 zonas de diferentes colores el poder de crear el ambiente perfecto...
  • Página 2: Tabla De Contenido

    Índice Instrucciones de seguridad ��������������������������������������������������������������������������������������������������������������������������������������������� 2 Advertencias �������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Introducción �������������������������������������������������������������������������������������������������������������������������������������������������������������������� 5 Información general ��������������������������������������������������������������������������������������������������������������������������������������������������������� 6 Dimensiones �������������������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Instalación ����������������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Conexiones - Preparación �������������������������������������������������������������������������������������������������������������������������������������������������������� 9 - Luces LED compatibles ������������������������������������������������������������������������������������������������������������������������������������ 11 - Luces LED compatibles a través de un adaptador no suministrado ����������������������������������������������������������������� 12 - Otras conexiones ����������������������������������������������������������������������������������������������������������������������������������������������...
  • Página 3: Instrucciones De Seguridad

    * ESTA UNIDAD TIENE INCORPORADA UNA CONEXIÓN A TIERRA SOLO PARA FINES FUNCIONALES� Aeware®, Gecko®, y sus logos respectivos son marcas presentadas por Gecko Alliance Group� in�mix 300™, in�stream 2™, in�k1000™, in�k800™, in�k500™ y sus logos respectivos son marcas de comercio del Groupe Gecko Alliance�...
  • Página 4: Advertencias

    COMPONENTES IDÉNTICOS"; * AVERTENCIA: PARA EVITAR DAÑOS, INCENDIOS O DESCARGAS ELÉCTRICAS, NO CONECTE UN JUEGO DE LUCES QUE GECKO NO HA APROBADO; * NO REALICE EL MANTENIMIENTO USTED MISMO� QUITAR LAS TAPADERAS PUEDE EXPONERLO A UN ALTO VOLTAJE NO AISLADO QUE PUEDE CAUSAR UNA DESCARGA ELÉCTRICA U OTRO RIESGO DE LESIÓN� CONSULTAR UN PROFESIONAL CALIFICADO PARA EL MANTENIMIENTO;...
  • Página 6: Introducción

    Introducción in�mix 300 Controlador LED y fuente de alimentación para tu spa El in�mix 300 le permite obtener el bajo voltaje que se necesita para alimentar las luces LED de colores ajustables (RGB) en su spa� Cuando está conectado en uno de nuestros sistemas de control de la serie X o Y para spas y jacuzzis, in�mix 300 convierte nuestros teclados en consolas de iluminación reales con una interfaz perfecta�...
  • Página 7: Información General

    Información general port CO SALIDA "OUT 1" SALIDA "OUT 4" SALIDA "OUT 2" SALIDA "OUT 3" El módulo in�mix 300 es compatible con 3 zonas de LED� La zona 1 admite 2 tipos de conexiones (A y B)� La conexión tipo A está hecha para LED de 5 pines y el tipo B la conexión es para LED de 4 pines (consulte la página 9 para ver las funciones de los pines)�...
  • Página 8: Dimensiones

    Dimensiones 56 mm 179 mm (2�22") (7�03") 162 mm (6�38") Vista frontal Vista lateral...
  • Página 9: Instalación

    Instalación Para evitar que el agua entre en el módulo, el in�mix 300 deberá ser instalado verticalmente, como se muestra aquí: 100 mm (4") Asegurar el in.mix 300 Se recomienda el siguiente material: Fijar firmemente los orificios de montaje superiores uno a 2 -Tornillos # 10 con cabeza redonda, convexos o la vez en cada lado del aparato�...
  • Página 10: Conexiones

    Conexiones Preparación Para evitar el riesgo de descarga eléctrica, no conecte la fuente de alimentación principal mientras se quita la tapadera. Junta (sello) Quite los tornillos de la parte delantera del aparato con un destornillador Phillips� Antes de terminar, por favor asegúrese de que la junta in.mix 300 está bien en su lugar. Retire todos los sellos e inserte el cable LED�...
  • Página 11 Conexiones Conexión para la versión de salida in.lu.me: El in�mix 300 es compatible con las series de conexiones LED in�lu�me� in�mix 300 - lu�me junta Conexiones para la versión de salida 5VDC: El in�mix 300 es compatible con las series de conexiones LED Molex’s SL�...
  • Página 12: Luces Led Compatibles

    120 LEDs repartidas en sus cuatro salidas� (60 LEDs en las salidas OUT1 y OUT2 max y 60 LEDs en las salidas OUT3 y OUT4 max)� Si no usa el sistema de iluminación Gecko in�lu�me, comuníquese con Gecko Alliance para averiguar si el modelo de luz LED que planea usar es compatible� Varias opciones están disponibles dependiendo de la situación�...
  • Página 13: Luces Led Compatibles A Través De Un Adaptador No Suministrado

    Conexiones Luces LED compatibles a través de un adaptador no suministrado Rosstech MTA-100 HEMBRA 4 POSICIONES TYCO P/N: 3-640440-4 Pines Función Cantidad máxima de LED: 100 LEDs 1 (rojo) AZUL Voltaje eléctrico: 12V 2 (verde) VERDE 3 (blanco) ROJO 4 (negro) Rising Dragon MOLEX P/N : 16-02-0102 4X MOLEX P/N: 50-57-9404...
  • Página 14: Otras Luces Led Compatibles

    Conexiones Otras luces LED compatibles Sloan LED MTA-100 HEMBRA 4 POSICIONES TYCO P/N: 3-640440-4 Pines Función Cantidad máxima de LED: 120 DEL 1 (negro) AZUL Voltaje eléctrico: 12V 2 (blanco) VERDE 3 (verde) ROJO 4 (rojo) Proway MOLEX P/N: 16-02-0102 4X MOLEX P/N: 50-57-9404 Pines Función...
  • Página 15: Otras Conexiones

    Conexiones Otras conexiones Complete el cableado como se muestra aquí: Conector de CO para conectar a otros accesorios� Al sistema de control de CO Entrada de corriente alterna Conectar el cable «CO» del in�mix 300 al conector «CO» Conecte el cable de alimentación del in�mix 300 a una de la unidad de su spa�...
  • Página 16: Teclados Compatibles

    Teclados compatibles Listado de teclados compatibles con el in.mix 300. Para obtener más información sobre los teclados compatibles con su in�mix 300, consulte el libro técnico correspondiente� Teclado principal in�k500 Teclado in�k800 Teclado in�k1000 Teclado in�k1001+ Teclado in�k1000+ Teclado in�k1001+ Pantalla a color LCD Pantalla LCD en color, 7 teclas...
  • Página 17: Solución De Problemas

    Solución de problemas LED diagnóstico #2 LED diagnóstico #1 LED de Diagnóstico #1 Este LED normalmente está siempre encendido (rojo)� Si no está encendido, esto indica un cortocircuito (o una sobrecarga) en la fuente de alimentación VCC� Esta unidad suministra un máximo de 1�6A� •...
  • Página 18: Especificaciones

    (60 en OUT1 et OUT2, y 60 en OUT3 y OUT4) Hasta 78 000 colores* 2 efectos arcoiris con efecto de sombreado Modelo listo al empleo con las luces Gecko in�lu�me, J&J « spider » y « cluster » Otras conexiones Conector CO adicional para los otros accesorios Compatibilidad Compatible con las series X e Y versión 2 (V2)
  • Página 19 Especificaciones Certificaciones europeas EN/IEC60335-1: 2010/A1: 2013 EN/IEC60335-2: 60/A2: 2008 CSA No� 22�2 - 218�1 - M89 CEM Europa EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3...
  • Página 20 9919-101618-E Rev. 03-2019 Gecko Alliance 450 des Canetons, Québec (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance inc., 2019 Todas las marcas de comercio o marcas presentadas www.geckoalliance.com son la propiedad de sus propietarios respectivos. Impreso en Canada...
