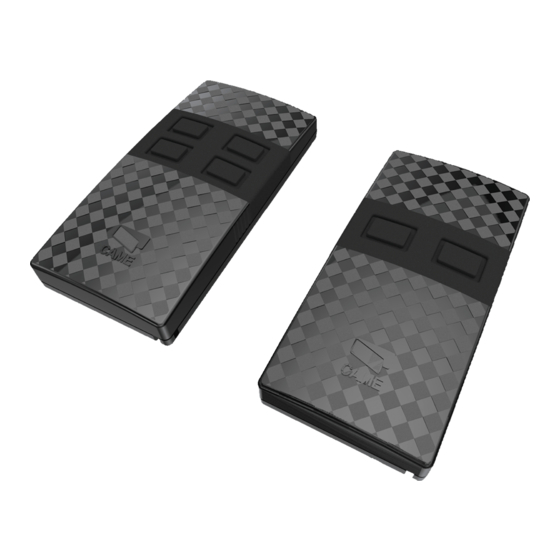

- Página 1 MANDO RADIO RU68ES TWIN (en modalidad Key-Block) Instrucciones de codifi cación y mantenimiento...
- Página 2 1 Descripción Sistema radio compatible (mediante autoaprendizaje) con emisores CAME serie Top y Tam de 433.92 MHz. Es posible introducir una clave mediante dipswitch de 10 vías, para impedir la copia del código Key- Block. Este producto ha sido diseñado y fabricado completamente por CAME CANCELLI AUTOMATICI S.p.A. Garantía válida 24 meses, salvo modifi...
- Página 3 2 Compatibilidad Es posible asociar codificaciones diferentes para cada tecla. Cada codificación se reconoce gracias a un parpadeo diferente: 1 - Codifi cación TAM (programaciones de fábrica) - dos parpadeos más una pausa 2 - Codifi cación TOP - parpadeo continuo 3 - Codifi...
- Página 4 3 Procedimiento introducción clave Key-Block ¡ATENCIÓN! Con este procedimiento todas las teclas quedan protegidas por la clave de la modalidad Key-Block. Dichas teclas no podrán duplicarse en otro emisor si no se conoce la clave. Elegir la combinación ON/OFF (clave) deseada y escribirla en la res- pectiva cuadrícula a conservar: (POR LO MENOS 1 DIP ON!) Programar la clave en el...
- Página 5 Soltar sólo la tecla P1: el Led sigue parpadeando rápidamente unos 4 s. Concluidos los 4 s., el Led queda encendido continuamente y es posible soltar también la tecla 2. El código programado con los Dip ahora está memorizado. VOLVER A PONER TODOS LOS DIP EN OFF!! Operación a efectuar siempre para poder permitir el funcionamiento del emisor ¡Atención! para que el emisor funcione y para evitar correspondencias entre la clave...
- Página 6 4 Duplicación modalidad Key-Block Para copiar las teclas de un emisor TWIN en la modalidad modalità Key-Block a un nuevo emisor TWIN: 1 - Programar la clave en el emisor ya activado (para permitir su copia en el nuevo emisor) 2 - Apretar al mismo tiempo las teclas P1 y P2 en el nuevo emisor hasta que el Led parpadee con mayor velo- cidad;...
- Página 7 Operación a efectuar siempre para poder permitir el funcionamiento del emisor ¡Atención! La copia del código se efectúa inclusive si en el TWIN nuevo ya existe una codifi cación Key-Block. En este caso simplemente, el procedimiento sobrescribe la codifi cación.
- Página 8 - memorizar la nueva codifi cación en los receptores de las automatizaciones con la nueva tarjeta AF43TW (véase instrucciones). - reemplazar los emisores TOP y TAM, duplicando el TWIN en modalidad Key-Block como se indica en pág. 6-7. De esta manera si se necesita una copia del emisor TWIN para mandar las automatizaciones,...
- Página 9 Ejemplo 1 AF43S AF43S AF43TW Tasto P1 Tasto P2 TWIN Key-Block TWIN Key-Block...
- Página 10 AF43TW (véase instrucciones). - duplicar los emisores TWIN en modalidad Key-Block como se indica en pág. 6-7. - duplicar la codifi cación TOP o TAM en una tecla del emisor TWIN (véase procedimiento en la fi cha del TOP o TAM).
- Página 11 Ejemplo 2 Automatización existente Automatización nueva AF43TW Tarjeta de frecuencia activada: AF43S Tasto P1 Tasto P2 TWIN Key-Block Emisores codifi ca- dos en modalidad TAM o TOP...
- Página 12 - duplicar los emisores TWIN en modalidad Key-Block como se indica en pág. 6-7. De esta manera si se necesita una copia del emisor TWIN para mandar las automatizaciones, deberá dirigirse al instalador o al concesionario que posee la clave.
- Página 13 Ejemplo 3 AF43TW Tasto P1 Tasto P2 TWIN Key-Block TWIN Key-Block...
- Página 14 - Codigo manual: ver. 09/2007 © CAME cancelli automatici s.p.a. Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.
