Manuales relacionados para CAME RE432TW
Resumen de contenidos para CAME RE432TW
- Página 1 RECEPTOR RADIO 433.92 MHZ RU72ES RE432TW MANUAL DE INSTALACIÓN...

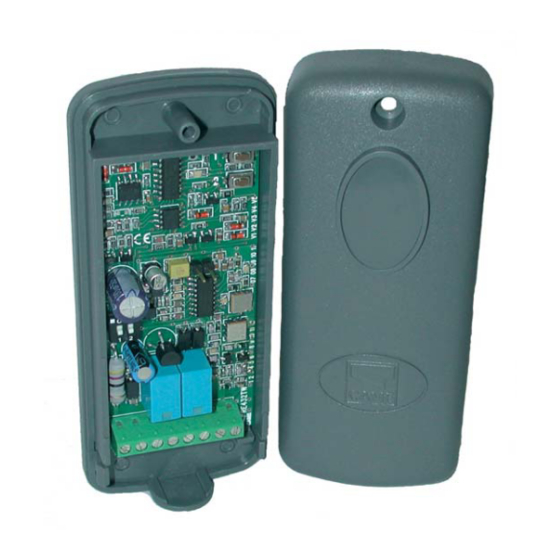

- Página 2 Receptor universal de dos canales de frecuencia AM 433.92 MHz, montado en una caja con grado de protección IP54. Funciona con los emisores Came de la serie Twin en modalidad Key-Block. Ambos canales funcionan normalmente en modo ”monoestable”, pero en el 28 canal se puede elegir, como alternativa, el modo “biestable”...
- Página 3 “monoestable” mando: “biestable” max 1A 24V d.c. carga resistiva Por medio de la presente Came Cancelli Automatici SpA declara que esto equipo cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
- Página 4 A) Introducir la clave Key-Block en el emisor TWIN. (véase instrucciones en las páginas siguientes). B) Alimentar el receptor RE432TW; C) Mantenga oprimida la tecla de memorizaciòn (Fig. 1: el led de aviso parpadea) y envìe el còdigo pulsando una tecla del transmisor (Fig. 2: el led quedar· encendido para indicar que el còdigo se ha memorizado).
-
Página 5: Twin En Modalidad Key-Block
Emisor que se caracteriza por poder introducir una clave mediante Dip switch de 10 vías, para impedir la copia del código Key-Block. Este producto ha sido diseñado y fabricado completamente por CAME CANCELLI AUTOMATICI S.p.A. Garantía válida 24 meses, salvo modifi caciones. - Página 6 Procedimiento introducción clave Key-Block ¡ATENCIÓN! Con este procedimiento todas las teclas quedan protegidas por la clave de la modalidad Key-Block. Dichas teclas no podrán duplicarse en otro emisor si no se conoce la clave. Elegir la combinación ON/OFF (clave) deseada y escribirla en la respectiva cuadrícula a conservar: (POR LO MENOS 1 DIP ON!) Programar la clave en el...
- Página 7 Soltar sólo la tecla P1: el Led sigue parpadeando rápidamente unos 4 s. Concluidos los 4 s., el Led queda encendido continuamente y es posible soltar también la tecla 2. El código programado con los Dip ahora está memorizado. VOLVER A PONER TODOS LOS DIP EN OFF!! Operación a efectuar siempre para poder permitir el funcionamiento del emisor ¡Atención! para que el emisor funcione y para evitar correspondencias entre la clave...
- Página 8 Duplicación modalidad Key-Block Para copiar las teclas de un emisor TWIN en la modalidad modalità Key-Block a un nuevo emisor TWIN: 1 - Programar la clave en el emisor ya activado (para permitir su copia en el nuevo emisor) 2 - Apretar al mismo tiempo las teclas P1 y P2 en el nuevo emisor hasta que el Led par- padee con mayor velocidad;...
- Página 9 Ya activado ¡VOLVER A PONER LOS DIP EN OFF! Operación a efectuar siempre para poder permitir el funcionamiento del emisor ¡Atención! La copia del código se efectúa inclusive si en el TWIN nuevo ya existe una codifi cación Key-Block. En este caso simplemente, el procedimiento sobrescribe la codifi cación.
- Página 10 - Codigo manual: ver. 11/2007 © CAME cancelli automatici s.p.a. Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.
