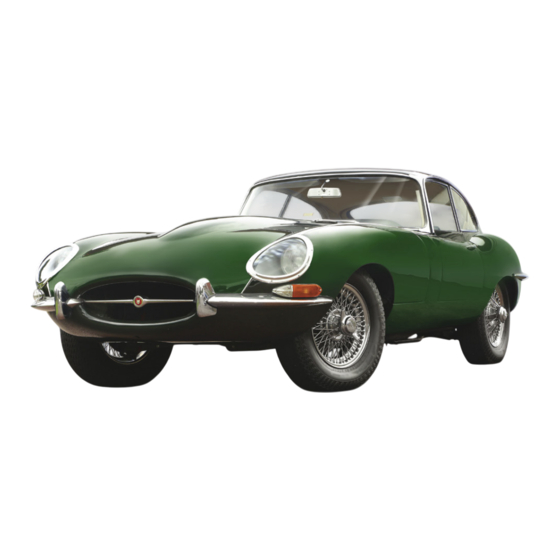

- Página 1 CONSTRUYE LA jaguar E-TYpE...
- Página 2 CONSTRUYE LA jaguar E-TYpE ÍNDiCE fase 93 La ventanilla trasera izquierda fase 94 La ventanilla trasera derecha fase 95 El cableado fase 96 Las luces y los detalles CON LA ApRObACióN Editorial and design by Continuo Creative, 39-41 North road, London N7 9DP OfiCiAL DE Publicado por De agostini uK Ltd, Battersea Studios 2, 82 Silverthorne road, London SW8 3HE,...
-
Página 3: Posición De Los Componentes
Jaguar E-TypE la ventanilla trasera izquierda El componente principal suministrado en esta fase es la ventanilla trasera izquierda, incluido el mecanismo que permite abrirla para la circulación del aire. PosiCiÓn de los ComPonentes 93-1 93-2 los ComPonentes Ventana trasera izquierda... - Página 4 Fase 93 Recupera la estructura del vehículo, ensamblada en la Alinea la pestaña más larga de la bisagra con el soporte Fase 92, junto con los componentes suministrados en correspondiente en la ventana trasera. esta fase. Fija la bisagra en la ventana con un tornillo JP10..y procede luego con el segundo tornillo.
- Página 5 Jaguar E-TypE Alinea la pestaña de la bisagra en posición vertical..para poder fijarla en su lugar, comenzando con el primer tornillo JD13..seguido por el segundo. Cierra suavemente la ventana y lleva el extremo del cierre a la cara interior de la carrocería..
- Página 6 ...de esta forma. Intenta abrir y cerrar la ventana, de esta forma. Has completado esta fase de montaje.
- Página 7 Jaguar E-TypE la ventanilla trasera dereCHa El componente principal suministrado en esta fase es la ventanilla trasera derecha, incluido el mecanismo que permite abrirla para la circulación del aire. PosiCiÓn de los ComPonentes 94-1 94-2 los ComPonentes 94-1 Ventana trasera derecha...
- Página 8 Fase 94 Recupera la estructura del coche de la Fase 93, junto Alinea la pestaña más larga de la bisagra con el con los componentes suministrados en esta fase. correspondiente soporte de la ventana trasera. Fija la bisagra en la ventanilla con un tornillo ...y procede luego con el segundo tornillo.
- Página 9 Jaguar E-TypE Alinea la pestaña de la bisagra en posición vertical..para poder fijarla en su lugar, comenzando con el primer tornillo JD13..seguido por el segundo. Cierra suavemente la ventana y lleva el extremo del cierre a la cara interior de la carrocería..
- Página 10 ...de esta forma. Intenta abrir y cerrar la ventana de esta forma. Has completado esta fase del montaje.
- Página 11 Jaguar E-TypE Jaguar E-TypE el CaBleado En esta fase se te han entregado siete cables para conectar las partes eléctricas del automóvil con la correspondiente tarjeta de conexiones. PosiCiÓn de los ComPonentes 95-1 95-2 los ComPonentes 95-2 95-1 Tarjeta de conexiones 95-2 Cables de conexión (x7,...
- Página 12 Fase 95 Coloca todos los cables y la tarjeta de conexiones en la Inserta el conector del cable 01 en el zócalo 1. superficie de trabajo. El conector encaja solo de una forma. Presiona hasta que encaje en el zócalo y hasta que Inserta ahora el cable 02.
- Página 13 Jaguar E-TypE Dobla suavemente hacia arriba el grupo de cuatro ...para que puedas presionarlo en su lugar, debajo de la cables conectados en la tarjeta... cabina, justo detrás del asiento del conductor y con los cuatro cables orientados hacia el orificio.
- Página 14 Jaguar E-TypE las luCes Y los detalles En esta fase tendrás que instalar los detalles, montarás también el habitáculo y la carrocería y conectarás los cables de los faros y de las luces. PosiCiÓn de los ComPonentes 96-7 96-6 96-2...
- Página 15 Jaguar E-TypE Fase 96 Desconecta suavemente el tubo que corre entre el Reemplázalo con el entregado en esta fase, que está motor y el tanque de la culata. equipado con un extremo plano. Recupera ahora la estructura del salpicadero que Levanta el extremo de la junta de la dirección que...
- Página 16 Únelo a la junta de la dirección y a la columna de la Pon boca abajo la carrocería, teniendo cuidado de dirección… proteger la pintura del techo; comienza luego a insertar boca abajo también el tablero“ de instrumentos en la mampara.
- Página 17 Jaguar E-TypE Comprueba cuidadosamente que el volante esté Coge ahora los cuatro componentes que forman las alineado con las ruedas. luces traseras, junto con los dos tornillos JP04. Los reflectores están equipados con un perno “D” Presiona la lente del reflector a ras con la estructura de trasero, que corresponde al orificio de las luces.
- Página 18 Sostén el grupo de luces en su lugar, fíjalo luego con un Recupera ahora la estructura del capó, montado en la tornillo JP04, repite luego los pasos de 15 a 19 con el Fase 77, los dos ganchos y los cuatro tornillos JD15. otro conjunto de luces.
- Página 19 Jaguar E-TypE Da la vuelta al automóvil, protege la pintura y Coge los dos ganchos del capó, marcados con la letra asegúrate que el capó permanezca en su lugar. “L” para el izquierdo y “R” para el derecho. Asegúrate que todos los cables de los pasos 21 y 22 sobresalgan libremente y sin obstáculos desde la...
- Página 20 Recupera ahora el habitáculo de la Fase 95. Muévelo boca abajo hacia la parte inferior de la carrocería, asegurándote de no presionar los cables del compartimiento motor. Presiona el habitáculo en su lugar, asegurándote que Fija ahora el habitáculo con los tornillos JD01... esté...
- Página 21 Jaguar E-TypE Inserta el extremo redondo del eje de la transmisión en Asegúrate de no pinzar los cables, coloca luego el eje de el orificio de la caja de cambios, inserta luego el perno la transmisión en su alojamiento... de fijación en el orificio del piso.
- Página 22 Inserta el conector en el zócalo de la placa de Coge el LED de la luz trasera izquierda, marcada con el conexiones marcado con el número 9. número 10. Inserta el conector del cable en el zócalo de la placa Coge el cable marcado con el número 01, que comienza de conexiones marcado con el número 10.
- Página 23 Jaguar E-TypE Repite el procedimiento con los cables 03, 04, 05 y 06. El …y el otro desde el lado derecho del capó. cable 07 tiene dos conectores. Conecta uno al cable que comienza desde el lado izquierdo del capó…...
- Página 24 ...inserta luego uno de los LED en el orificio posterior de ...y el otro en el orificio izquierdo de la flecha posterior. la flecha derecha... Coge los dos cables de las luces posteriores de la ...y deslízalos entre los tres pares de clavijas en la parte derecha...
- Página 25 Jaguar E-TypE Dirige los cables del lado derecho alrededor del orificio Coloca los cables a lo largo de la caja de la transmisión, de la rueda de repuesto, luego repite el procedimiento fíjalos luego en diagonal a lo largo del compartimiento del paso 60 para asegurar ambos juegos de cables con motor, tal y como se muestra en la foto de arriba.
