CYFRAL SMART-5PG Manual De Instrucciones

-5-
INSTALACIÓN DEL TELEFONILLO DE 6 HILOS
1
2
Configure los puen-
tes como se muestra
en la imagen
PUENTE DEL MODO GENERADOR DE LLAMADAS
Algunos sistemas requieren el uso de un generador de
llamadas interno. Para activar esta función, el puente debe
ajustarse en la posición 2-3. Si se utiliza un generador de
llamadas externo, ajuste el puente en la posición 1-2.
Generador de llamadas interno
Generador de llamadas externo
ELEMENTOS DE AJUSTE DEL TELEFONILLO
1. Conector principal para enlazar el telefonillo con el
panel de control
2. Potenciómetro de sensibilidad del micrófono
3. Puentes de configuración del telefonillo
4. Conector del botón multifunción
5. Botón multifunción
6. Botón abrepuertas
7. Interruptor de control del volumen de llamada de 3
posiciones:
- volumen alto
- volumen medio
- sin volumen
8. Puente del modo generador de llamada
7
3
Puente
1
BOTÓN MULTIFUNCIÓN (5)
El botón multifunción se utiliza para conectar dispositivos
adicionales (interruptores de luz, control de entrada,
etc.), es independiente del sistema del telefonillo y es un
botón normalmente abierto común.
Corriente máxima: 200mA 12V AC/DC
Fabricante:
CYFRAL Chabelska i Wspolnicy S.J.
ul. Konstantynowska 62/70
95 - 100 ZGIERZ POLONIA
e-mail: info@cyfral.pl
www.cyfral.pl
-6-
8 2
6
5
4

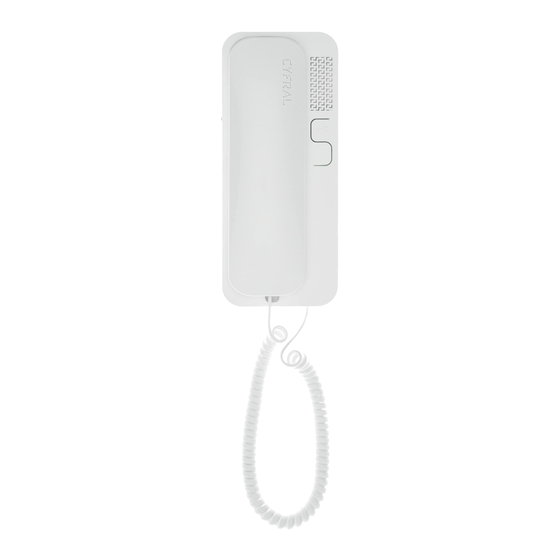

TELEFONILLO
SMART-5PG
MANUAL DE INSTRUCCIONES
(V2.3)
