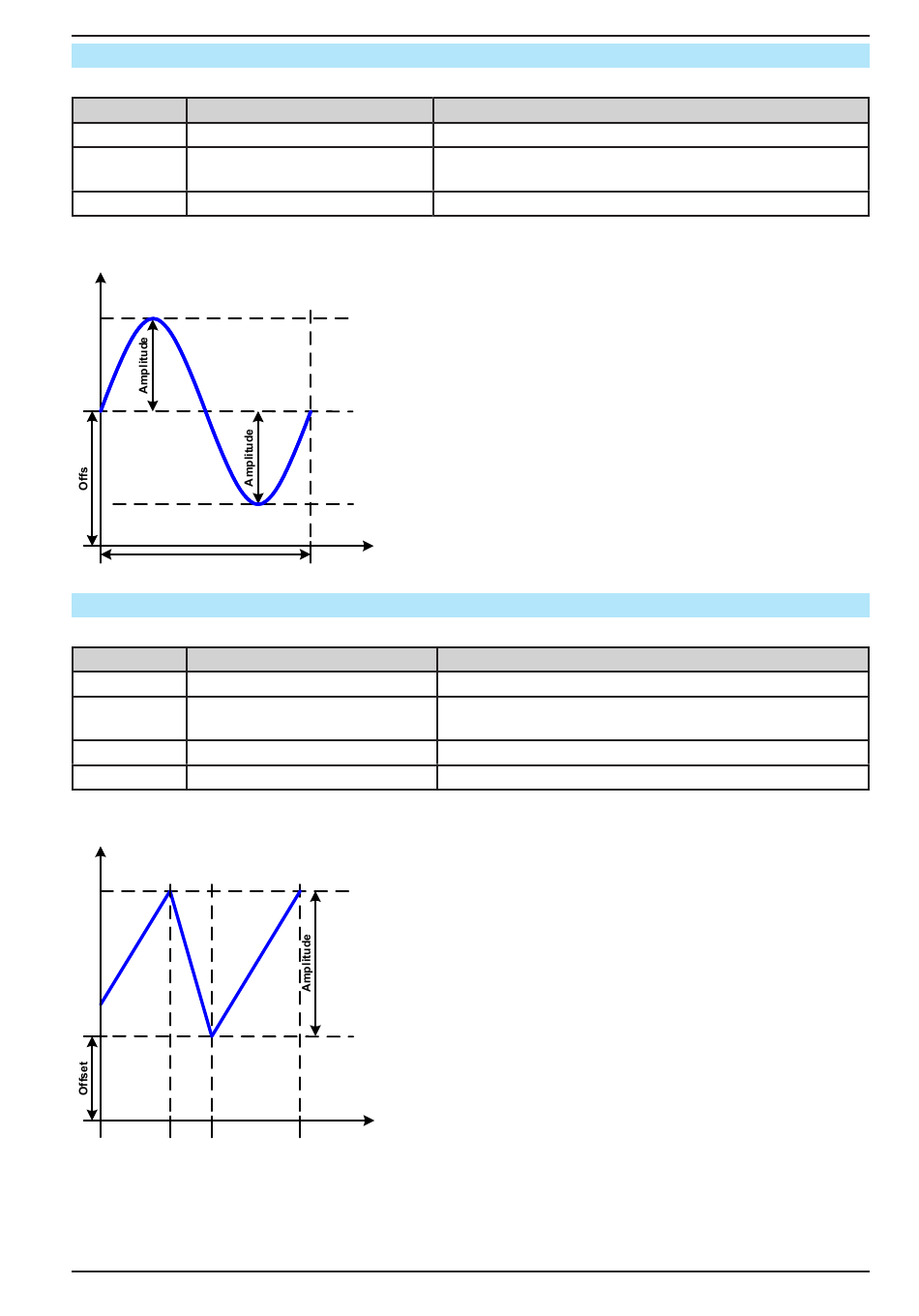

3.10.5 Función de onda sinusoidal
Los siguientes parámetros se pueden configurar para una función de onda sinusoidal:
Valor Rango
I(A), U(A)
0...(Valor nominal - (Offs)) de U, I A = Amplitud de la señal que se va a generar
I(Offs), (A)...(Valor nominal- (A)) de U, I
U(Offs)
f (1/t) 1 - 10.000 Hz
Diagrama esquemático
U,I
f
3.10.6 Función triangular
Los siguientes parámetros se pueden configurar para una función de onda triangular:
Valor Rango
I(A), U(A) 0...(Valor nominal - (Offs)) de U, I A = Amplitud de la señal que se va a generar
I(Offs),
0...(Valor nominal - (A)) de U, I
U(Offs)
t1 0,1 ms...36.000 s
t2 0,1 ms...36.000 s
Diagrama esquemático
U,I
t2
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
t
t
t1
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSI 9000 WR 3U
Descripción
Offs = Offset basado en el punto cero de la curva sinusoidal
matemática puede no ser más pequeña que la amplitud.
Frecuencia estática de la señal que se va a generar
Aplicación y resultado:
Una señal de onda sinusoidal normal se genera y aplica
al modo de referencia seleccionado, p. ej. la tensión
(U). A una resistencia de carga constante, la tensión
de salida y, por lo tanto, también la corriente de salida
seguirá una onda sinusoidal.
Para calcular la salida de potencia máxima, los valores
de amplitud y de compensación deben añadirse a la
corriente.
Ejemplo: se ajusta una tensión de salida de 100 V con
una onda sinusoidal (I) con una amplitud de 30 A y una
compensación de 50 A. La salida de potencia máxima
resultante se alcanza al punto máximo de la onda si-
nusoidal y es (30 A + 50 A) * 100 V = 8.000 W.
Descripción
Offs = valor de offset, sobre la base de la onda triangular
Tiempo de flanco de subida Δt de la señal de onda triangular
Tiempo de flanco de bajada Δt de la señal de onda triangular
Aplicación y resultado:
Se genera una señal de onda triangular para la corrien-
te de salida (solo efectivo en limitación de corriente)
o para la tensión de salida. La duración del tramo de
pendiente positivo o negativo se puede configurar de
forma independiente.
El valor de compensación fluctúa la señal en el eje Y.
La suma de los intervalos t1 y t2 da como resultado el
tiempo del ciclo y su valor recíproco es la frecuencia.
Por ejemplo: se requiere una frecuencia de 10 Hz y
eso llevará a una duración periódica de 100 ms. Estos
100 ms se pueden asignar libremente a t1 o t2, p. ej.
50 ms:50 ms (triángulo isósceles) o 99,9 ms:0,1 ms
(triángulo rectángulo o de sierra).
