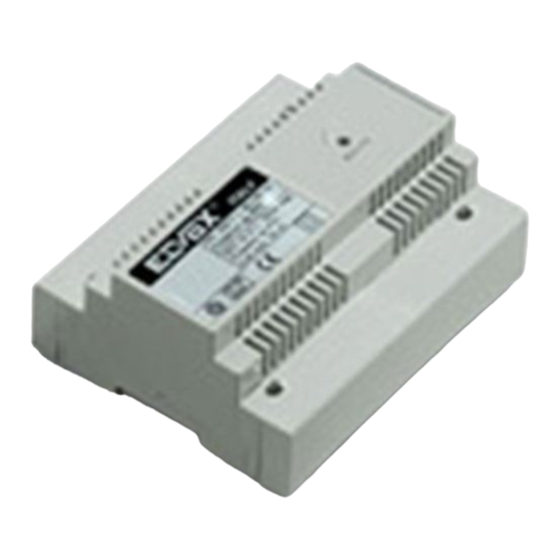

Vimar ELVOX 938A Manual De Instrucciones

938A
Alimentatore per citofonia Sound System
Leggere le istruzioni prima dell'installazione e/o
utilizzo.
Caratteristiche tecniche
- Tensione di alimentazione: 230 Vac, frequenza 50/60Hz
- Corrente nominale: 0,15 A
- Potenza dissipata: 8,5 W
• Uscita 0-15: (15 Vac) 0,4 A carico continuo + 1 A carico intermittente,
con ciclo 3 s ON - 180 s OFF.
• Uscita 0-AS: (15 V rettificati) 0,4 A carico continuo + 1 A carico
intermittente, con ciclo 3 s ON - 180 s OFF.
- Temperatura di funzionamento -5 °C +35 °C (da interno)
- 8 moduli 17,5 mm, dimensioni 140 x 90 x 63,8 mm
- Installazione su centralini dotati di guida DIN (60715 TH35).
- Grado di protezione: IP30
- Simbolo per la CLASSE II
Funzionamento
Alimentatore per impianti intercomunicanti con posto ester no mono o
pluri-familiari. È munito di triplo generatore di nota elettronico (sound
system) che si sostituisce alla tra di zio na le chiamata in alternata
su ronzatore o campanello. Il se gna le sonoro di spo ne di 3 tonalità
differenziate per m et t en d o così l'individuazione immediata del punto
da cui si chiama (chia ma ta dal posto esterno, chia ma ta fuoriporta,
chiamata intercomunicante).
Per le possibili installazioni si veda SI-Schemi Installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in
corrispondenza del codice articolo.
Regole di installazione
• L'installazione deve essere effettuata da personale qualificato con
l'osservanza delle disposizioni regolanti l'installazione del materiale
elettrico in vigore nel paese dove i prodotti sono installati.
• Garantire delle distanze minime attorno all'apparecchio in modo che
vi sia una sufficiente ventilazione.
L'apparecchio non deve essere sottoposto a stillicidio o a spruzzi
d'acqua.
• Installare il dispositivo ad una altezza inferiore a 2 m.
ATTENZIONE: A monte dell'alimentatore, deve essere installato un
interruttore di tipo bipolare facilmente accessibile con separazione
tra i contatti di almeno 3 mm.
• Il circuito di alimentazione deve essere protetto contro le
sovracorrenti da un dispositivo fusibile con potere di interruzione
nominale di 1500 A o un interruttore automatico tipo C, con corrente
nominale non superiore a 16 A.
Conformità normativa
• Direttiva BT. Direttiva EMC. Direttiva RoHS.
• Norme: Norme EN 62368-1, EN 55032, EN55035, EN 61000-3-2,
EN 61000-3-3, EN 63000.
• Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto
potrebbe contenere tracce di piombo.
• Gli alimentatori costituiscono una sorgente SELV rispettando i
requisiti previsti dall'articolo 411.1.2.2 della norma CEI 64-8 (ed.
2012).
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura
o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente
dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata
dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione
autonoma, è possibile consegnare gratuitamente l'apparecchiatura
che si desidera smaltire al distributore, al momento dell'acquisto di
una nuova apparecchiatura di tipo equivalente. Presso i distributori
di prodotti elettronici con superficie di vendita di almeno 400 m
è inoltre possibile consegnare gratuitamente, senza obbligo di
acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
49401563A0 00 2009
Power supply unit for Sound System entryphone
Read the instructions before installation and/or use.
Technical specifications
- Supply voltage: 230 Vac, frequency 50/60Hz
- Rated Current: 0,15 A
- Dissipated power 8,5 W
• 0-15 Output: (15 Vac) 0,4 A continuous load + 1 A intermittent load,
with cycle 3 s ON - 180 s OFF.
• 0-AS Output: (15 V rectified) 0,4 A continuous load + 1 A intermittent
load, with cycle 3 s ON - 180 s OFF.
- Operating temperature -5 °C +35 °C (indoor)
- 8 x 17.5 mm modules, dimensions 140 x 90 x 63.8 mm
- For installation in switchboards with DIN rail (60715 TH35).
- Protection degree: IP30
- Class II symbol
Operation
Power supply unit for intercommunicating systems with single or
multi-family outdoor station. Fitted with a electronic 3-tone generator
(sound system) which replaces the traditional alternating current call
on a buzzer or bell. The sound signal has 3 different tones which
make it possible to immediately identify which point is calling (call from
outdoor station, call from landing, intercommunicating call).
For the possible installation, please refer to SI-Connection
diagrams for the relevant item
code at www.vimar.com -> Products -> Product catalogue.
Installation rules
• Installation should be carried out by qualified personnel in
compliance with the current regulations regarding the installation of
electrical equipment in the country where the products are installed.
• Ensure clearance around the device so there is sufficient ventilation.
• There must be no dripping or splashes of water on the device.
• Install the device at a height of no more than 2 m.
WARNING: An easily accessible bipolar disconnection switch with
a contact gap of at least 3 mm must be installed upstream from the
power supply unit.
• The power supply circuit must be protected against overloads by
installing a fuse device with a nominal breaking capacity of 1500 A
or automatic 1-way switch type C, with a rated current not exceeding
16 A.
Regulatory compliance
• LV Directive. EMC Directive. RoHS directive.
• Standards: Standards EN 62368-1, EN 55032, EN55035, EN
61000-3-2, EN 61000-3-3, EN 63000.
• REACH (EU) Regulation no. 1907/2006 – Art.33. The product may
contain traces of lead.
• The power supply units constitute a SELV source in observance of
the requirements set out in Article 411.1.2.2 of CEI standard 64-8
(ed. 2012).
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or
packaging, this means the product must not be included with
other general waste at the end of its working life. The user
must take the worn product to a sorted waste center, or return it to
the retailer when purchasing a new one. Products for disposal can
be consigned free of charge (without any new purchase obligation)
to retailers with a sales area of at least 400m
than 25cm. An efficient sorted waste collection for the environmentally
friendly disposal of the used device, or its subsequent recycling, helps
avoid the potential negative effects on the environment and people's
health, and encourages the re-use and/or recycling of the construction
materials.
2
Alimentation pour système interphone Sound
System
Lire les instructions avant de procéder à l'installation
et/ou à l'utilisation.
Caractéristiques techniques
- Tension d'alimentation : 230 Vca, fréquence 50/60 Hz
- Courant nominal : 0,15 A
- Puissance dissipée : 8,5 W
• Sortie 0-15 : (15 Vca) 0,4 A charge constante + 1 A charge
intermittente, avec cycle 3 s ON - 180 s OFF.
• Sortie 0-AS : (15 V rectifiés) 0,4 A charge constante + 1 A charge
intermittente, avec cycle 3 s ON - 180 s OFF.
- Température de fonctionnement -5 °C +35 °C (d'intérieur)
- 8 modules 17,5 mm, dimensions 140 x 90 x 63,8 mm
- Installation sur coffrets équipés de rail DIN (60715 TH35).
- Indice de protection : IP30
- Symbole pour la CLASSE II
Fonctionnement
Alimentation pour systèmes intercommunicants avec poste extérieur
à un ou plusieurs poussoirs d'appel. Avec triple générateur de
note électronique (sound system) qui remplace l'appel traditionnel
par ronfleur ou sonnette. Le signal sonore dispose de 3 tonalités
différenciées afin d'identifier immédiatement la provenance de l'appel
(appel depuis poste extérieur, appel palier, appel intercommunicant).
Pour les possibilités d'installation, consulter les SI-Schémas
d'installation disponibles sur www.vimar.com -> Produits ->
Catalogue produits en correspondance du code article.
Consignes d'installation
• Le circuit doit être réalisé par des techniciens qualifiés, conformément
aux dispositions qui régissent l'installation du matériel électrique en
vigueur dans le pays concerné.
• Garantir des distances minimales autour de l'appareil afin d'assurer
une bonne ventilation.
L'appareil ne doit pas être exposé à des égouttements d'eau ou à
des éclaboussures.
• Installer le dispositif à une hauteur inférieure à 2 m.
ATTENTION : Prévoir un interrupteur de type bipolaire auquel il sera
facile d'accéder, avec séparation entre les contacts d'au moins 3
mm, en amont de l'alimentation.
• Le circuit d'alimentation doit être protégé contre les surcharges
électriques par un dispositif, fusible avec pouvoir d'interruption
nominal de 1500 A ou interrupteur automatique type C, à courant
nominal inférieur ou égal à 16 A.
Conformité aux normes
• Directive BT. Directive CEM. Directive RoHS
• Normes : Normes EN 62368-1, EN 55032, EN55035, EN 61000-3-2,
EN 61000-3-3, EN 63000.
• Règlement REACH (EU) n° 1907/2006 – art.33. L'article pourrait
contenir des traces de plomb.
• Les alimentations représentent une source SELV tout en respectant
les conditions prévues par l'article 411.1.2.2 de la norme CEI 64-8
(éd. 2012).
DEEE - Informations destinées aux utilisateurs
Le pictogramme de la poubelle barrée apposé sur l'appareil
ou sur l'emballage indique que le produit doit être séparé
, if they measure less des autres déchets à la fin de son cycle de vie. L'utilisateur
2
devra confier l'appareil à un centre municipal de tri sélectif des déchets
électroniques et électrotechniques. Outre la gestion autonome, le
détenteur pourra également confier gratuitement l'appareil qu'il veut
mettre au rebut à un distributeur au moment de l'achat d'un nouvel
appareil aux caractéristiques équivalentes. Les distributeurs de
matériel électronique disposant d'une surface de vente supérieure
à 400 m retirent les produits électroniques arrivés à la fin de leur
2
cycle de vie à titre gratuit, sans obligation d'achat, à condition que
les dimensions de l'appareil ne dépassent pas 25 cm. La collecte
sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en
respectant l'environnement, contribue à éviter la pollution du milieu
et ses effets sur la santé et favorise la réutilisation des matériaux qui
le composent.
