Resumen de contenidos para Aqua Medic Sunrise Control
- Página 1 Manual de instrucciones ES Sunrise Control Con la adquisición de este timer PWM, usted ha elegido un producto de máxima calidad. Ha sido especificamente diseñado para su uso en acuarios y testado por expertos. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany...
-
Página 2: Instalación
Una vez desempaquetado, por favor revise el producto inmediatamente para observar posibles daños. En caso de algún problema, pongasé en contacto con su vendedor. Incluido en el envío: · Módulo temporizador sunrise control · USB stick incl. programas · Cable USB ·... -
Página 3: Programando Vía Módulo

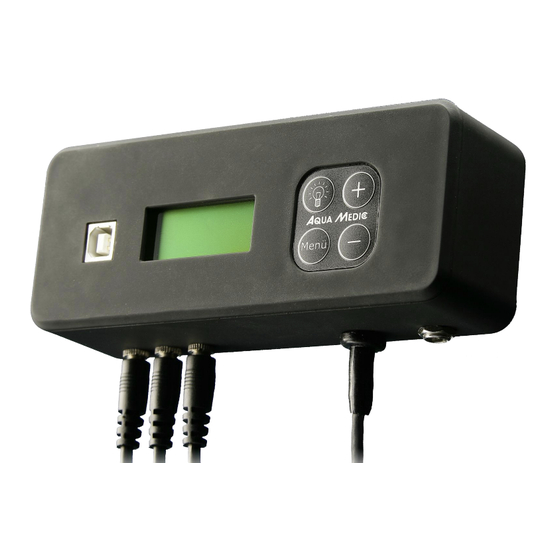

3.1.1. Programando vía módulo Fig. 1: sunrise control 1. Reloj 2. Fase lunar 3. Intensidad de la luz 4. Programas 5. Conexión activa 6. Conexión para cable USB (con tapa insertada) 7. Toma de corriente 8. Conexión para cable de control (3 conexiones) El encendido del reloj puede ser conectado mediante su interruptor (5). - Página 4 Fig. 2: Gráfica de presentación de los programas preseleccionados...
-
Página 5: Programación En El Ordenador
3.1.2. Programación en el ordenador Fig. 3: Programa DimEdit (ruta del programa 8) - Página 6 Fig. 4: Abriendo la programación con DimEdit Los programas en DimEdit pueden ser abiertos mediante doble click del botón izquierdo del ratón o mediante un click y un segundo click en el botón „abrir“. Copie DimEdit así como los programas asociados para el control de la iluminación desde el pèndrive USB dentro de una carpeta en su disco duro.
- Página 7 Los programas pueden ser cambiados cargándolos con DimEdit, modificándolos y almacenándolos bajo el mismo nombre o uno diferente. Si el sunrise control se conecta al ordenador vía el cable USB, este aparecerá en el ordenador como un disco duro nuevo.
- Página 8 Fig. 5: sunrise control como disco duro Si los programas son reescritos o se modifican los existentes, estos deben ser copiados a este disco duro. 4. Conexión con pantalla aquareefLED Fig. 6: conexiones aquareefLED 1. Fuente de alimentación 2. Cable de control...
- Página 9 Una pantalla: La fuente de alimentación, transformador, ha de ser conectado al sunrise control (Fig. 6, No. 1), el cable de control ha de ser insertado en la conexión No. 2 del aquareefLED. Varias pantallas: Existen cables de conexión adicionales como repuesto. El sunrise control tiene tres clavijas de conexión para cables de control.
- Página 10 5. Garantía Ante defectos en el material o mano de obra Aqua Medic garantiza durante 12 meses a partir de la fecha de la compra, repara ó sustituye las partes defectuosas de forma gratuita, siempre que dicho producto se haya instalado correctamente, se está usando para lo que ha sido diseñado, se usa conforme al manual de instrucciones y nos sea devuelto a portes pagados.
