  • Página 1 Manual de usuario      Servicio Pesado  Manómetro para Presión Diferencial    Modelo HD755                       ...
  • Página 2: Introducción

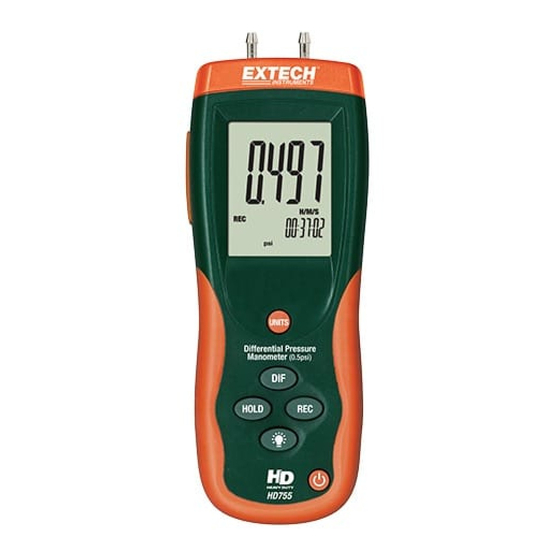

    Introducción  Agradecemos su compra del manómetro modelo HD755 de Extech. Este dispositivo mide presión  directa y diferencial en la escala de ±0.500 psi. El HD755 ofrece once (11) unidades de medición  (seleccionadas por el usuario con el botón pulsador del panel frontal) y tiene entrada diferencial  con conectores de destrabe rápido. Las funciones avanzadas incluyen: RETENCIÓN DE DATOS,  Modo REGISTRO de MIN‐MÁX‐PROM, CERO/OFFSET, APAGADO AUTOMÁTICO y conexión USB ‐  PC. Este instrumento se embarca probado y calibrado y con uso apropiado le proveerá muchos  años de servicio confiable.  Descripción del medidor  Entrada P1  Enchufe adaptador CA  Entrada P2  Pantalla LCD – Indica los datos de medición, unidad de medida,  cronómetro de tiempo transcurrido y símbolos de función  descritos en este manual  Enchufe de conexión USB para PC (3.5 mm) – para uso con  software para captura de datos  Botón UNIT – Presione para seleccionar la unidad de medida  Botón DIF – Presione para ver la presión diferencial. También se  usa para compensar (OFFSET) las lecturas indicadas.  Botón RECORD– Presione para entrar al Modo de registro  MIN/MÁX/PROM  Botón RETENCIÓN / CERO (hold/zero) – Presione para congelar la  lectura indicada. También se usa para calibrar la pantalla a cero  (presione y sostenga hasta que la pantalla indique ceros).  10. Botón   RETROILUMINACIÓN – Presione para encender la retroiluminación de pantalla.  La retroiluminación se apagará automáticamente después de 40 segundos.  11. Botón de encendido (POWER) – Presione para encender o apagar el medidor  12. Compartimiento de la batería (atrás)  HD755-es-ES_V1.8 9/16...
  • Página 3: Operación Básica

    Pantalla  Salida de datos USB activa  Modo de presión diferencial   Modo de retención de datos  Indicador principal  Modo de registro  Indicadores MÁX/MIN/PROM  Indicador de batería débil  Unidad de medida de presión  Cronómetro de tiempo transcurrido    Operación básica  Tensión del medidor  El HD700 usa una batería de 9V. Si el medidor no enciende al presionar el botón de encendido o  si la pantalla indica BAT, reemplace la batería.  Cuando presiona el botón POWER, el medidor realiza una prueba autónoma y regresa a la  configuración que tenía cuando se apagó la última vez.  Función de apagado automático     Con el fin de conservar la carga de la batería, el medidor se apaga automáticamente (después de  20 minutos). Para desactivar la función de apagado automático, presione el botón HOLD al  encender el  medidor. Suelte el botón HOLD cuando la pantalla muestre ‘n’. El medidor  permanecerá encendido hasta que el usuario lo apaga o la batería se debilita. Tenga en cuenta  que la función de apagado automático será reactivada la siguiente vez que apague y encienda el  medidor.  HD755-es-ES_V1.8 9/16...
  • Página 4: Unidad De Medida

    Unidad de medida  Icono en pantalla   Libras por pulgada cuadrada  psi  Pulgadas de mercurio  inHg  Mili‐bar  mbar   Milímetros de mercurio  mmHg  Kilo‐Pascals  kPa  Kilogramos por centímetro cuadrado  Kgcm   Pulgadas de agua  O  Pies de agua  O  Centímetros de agua  O  Bars  Bar  Onzas por pulgada cuadrada   ozin   Conexión de accesorios  Conecte los tubos en los puertos P1, P2 (o ambos) de entrada. Si usa ambas entradas (modo  diferencial), el medidor indica una lectura positiva si la presión de P1 es mayor que la presión de  P2 y una lectura negativa si la lectura de P2 es mayor que la lectura de P1.   Función de ajuste a cero y compensada Offset  La unidad debe ser mantenida en la posición vertical al PONER A CERO o al tomar medidas. Para  ajustar el medidor a cero: Antes de usar y sin accesorios conectados al medidor, presione y  sostenga el botón retención (HOLD) durante 3 segundos o hasta que la pantalla indique ceros.  Para compensar (OFFSET) las lecturas del medidor: Presione el botón DIF al tomar una medida.  Las lecturas siguientes serán la diferencia entre la medida actual y la medida en pantalla al  presionar el botón DIF. Presione el botón DIF otra vez para salir la función de compensación  (OFFSET).  HD755-es-ES_V1.8 9/16...
  • Página 5: Min-Max-Avg Modo Con Cronómetro De Tiempo Transcurrido

    MIN‐MAX‐AVG Modo con cronómetro de tiempo transcurrido  La función de grabación registra una sola máxima (MAX) y mínima (MIN) y promedio (AVG)  lecturas con un sello de tiempo. El tiempo transcurrido aparece en la esquina inferior derecha de  la pantalla LCD y se informa al usuario de la época una lectura MÁX o MIN fue grabado.  Presione el botón RECORD una vez. En la pantalla aparecerá el indicador REC y el  cronómetro de tiempo transcurrido inicia en formato (HH:MM:SS  [horas:minutos:segundos]).  Presione de nuevo el botón RECORD para ver la lectura más alta (MAX) registrada desde  que presionó el botón RECORD. En la pantalla LCD aparecerá el indicador “MAX” junto con  la lectura máxima. El cronómetro de tiempo transcurrido indicará la hora del evento MAX.  Presione de nuevo la tecla RECORD, en la pantalla aparecerá el indicador MIN junto con el  valor mínimo.  El cronómetro de tiempo transcurrido indicará la hora del evento MIN.   Presione de nuevo el botón RECORD, en la pantalla aparecerá el indicador AVG junto con el  valor promedio.  El cronómetro de tiempo transcurrido continuará funcionando.  Para regresar a operación normal, presione y sostenga el botón RECORD hasta que se  apaguen los indicadores REC, MAX, etc., de la pantalla.   Tome en cuenta que en modo RECORD, solo están disponibles los botones de encendido y  retroiluminación. La Min, Max y AVG no se pueden exportar los datos al PC.  Interfaz de PC  El medidor tiene un puerto USB integrado para su uso con el manómetro software de  adquisición de datos. El software permite al usuario ver, grabar y imprimir lecturas desde el  HD755 mientras está conectado directamente a un PC. Consulte la documentación incluida con  el software para obtener detalles completos.  Indicación de códigos de error   Los siguientes códigos se presentan cuando el medidor encuentra un error.  ERR 1: La presión de entrada excede el límite especificado  ERR 2: Presión de entrada demasiado baja para leer  ERR 3: La presión diferencial excede los límites especificados   ERR 4: Presión diferencial demasiado baja para leer  HD755-es-ES_V1.8 9/16...
  • Página 6: Especificaciones

    Presión (combinado)  ±1.1%FS  Presión máxima  2psi   Tiempo de respuesta  0.5 s típica  Circuito de entrada  entradas diferencial (P1 y P2)  Puertos de entrada  Dos metal de 4.8 mm, arponado para tubo de 1/8" (3.17 mm) ID  Retención de datos  Congela la lectura indicada  Sensor  Sensores piezoeléctricos integrados  Función Cero / Offset   Activación por botón pulsador  Tasa de muestreo  0.5 seg. (aprox.)  Compatibilidad  Aire o gas no corrosivo, no ionizado (no diseñado para uso con  líquidos)  Apagado automático  El medidor se apaga después de aproximadamente 20 minutos  para conservar energía (puede ser desactivado)   Conexión para PC  Interfaz USB serial integrada  Condiciones de almacenamiento  0 a 60°C (14 a 140°F); < 80% RH  Condiciones de operación  0 a 50°C (32 a 122°F); < 80% RH  Batería  Batería alcalina de 9V (indicador de batería débil BAT)  Vida de la batería  125 horas típicas  Dimensiones  210 x 75 x 50 mm (8.2 x 2.9 x 1.9”)  Peso  280 g (9.8 oz)  HD755-es-ES_V1.8 9/16...
  • Página 7: Especificaciones De Escala

    ± 1.018 pulgadas Hg  0.001  ± 3.447 kPa  0.001  ± 1.154 pies H O  0.001  ± 13.85 inches H O  0.01  ± 35.15 cm H O  0.01  ± 8.00 oz in   0.01  Advertencia: La entrada de presión de 10 psi o mayor dañará al instrumento. No aplique presión  más alta que la presión máxima enlistada en la tabla de especificaciones    Reemplazo de la batería  Cuando aparece en la pantalla el indicador de batería débil BAT o si el medidor no enciende al  presionar el botón POWER (encendido), es necesario reemplazar la batería.  Para reemplazar la batería:  Abra el compartimiento de la batería deslizando la tapa posterior del medidor en la  dirección indicada por la flecha estampada en relieve.  Reemplace la batería alcalina de 9V  Reemplace la tapa del compartimiento de la batería.  Nunca deseche las pilas usadas o pilas recargables en los residuos domésticos.  Como consumidores, usuarios están legalmente obligados a llevar las pilas usadas a  sitios de recolección apropiados, la tienda donde se compró las pilas, baterías o donde  se venden.  Disposición: no disponer de este instrumento en los residuos domésticos. El usuario  está obligado a tomar al final de la vida útil de los dispositivos a un punto de recogida  designado para la eliminación de equipos eléctricos y electrónicos.  otros avisos de seguridad de la batería  • Nunca arroje las pilas al fuego. Las baterías pueden explotar o fuga.  • Nunca mezcle pilas de tipos diferentes. Siempre instale baterías nuevas del mismo  tipo  HD755-es-ES_V1.8 9/16...
  • Página 8: Conversiones

    Conversiones  Factores de conversión útiles  De  Para  Multiplicador  in de H O  in de Hg  0.07355  in de H O  c.m de H O  2.54  mm de Hg  in de H O  0.03937            Copyright © 2013‐2016 FLIR Systems, Inc.  Reservados todos los derechos, incluido el derecho de reproducción total o parcial en cualquier forma  Certificado ISO‐9001  www.extech.com      HD755-es-ES_V1.8 9/16...
