Manual de Funcionamiento para VLT AQUA
High Power

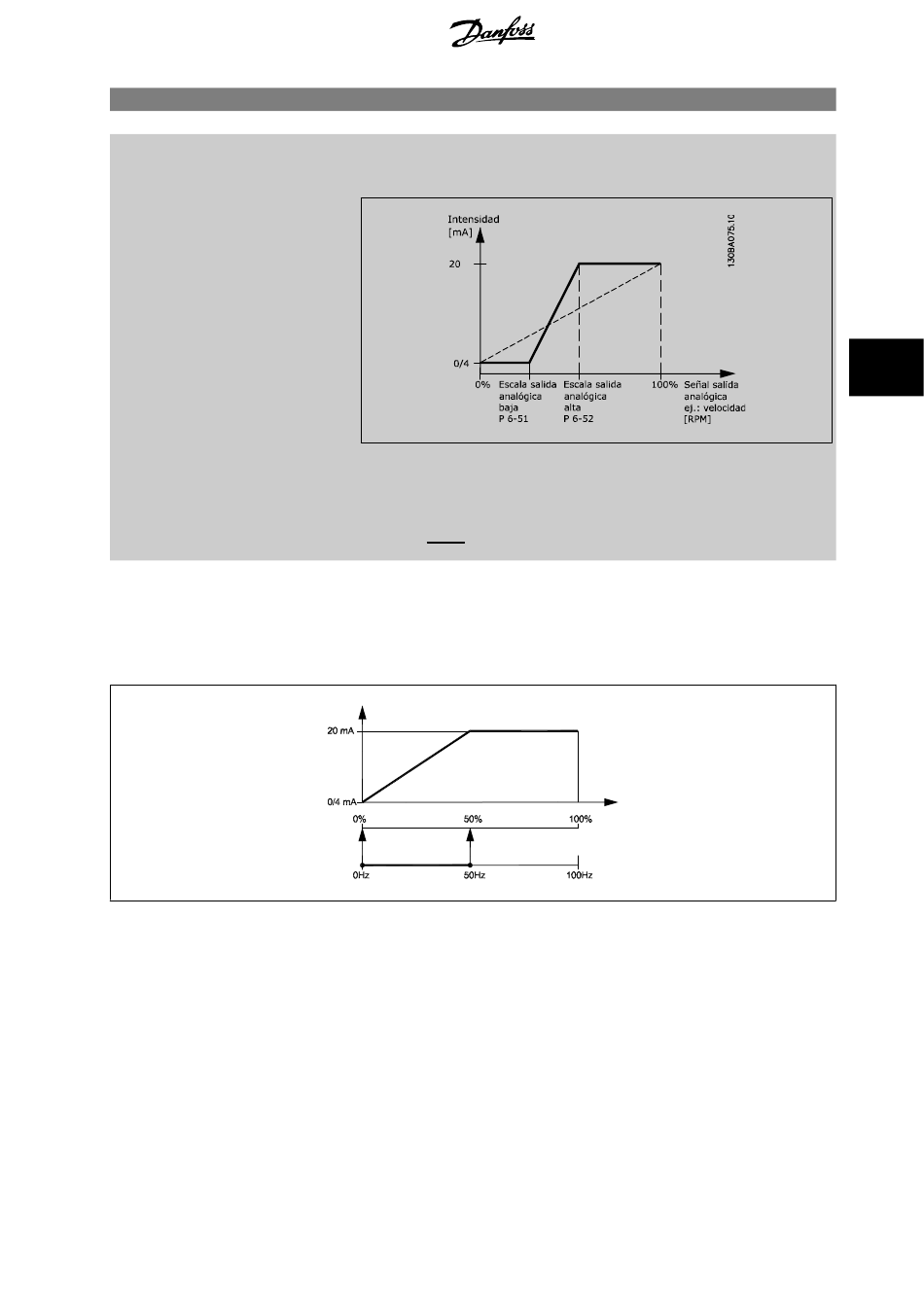

6-52 Terminal 42 salida esc. máx.
Range:
100.00 %* [0.00 - 200.00 %]
EJEMPLO 1:
Valor de la variable = FRECUENCIA DE SALIDA, intervalo = 0-100 Hz
Intervalo necesario para salida = 0-50 Hz
Se necesita una señal de salida de 0 ó 4 mA a 0 Hz (0% del intervalo de la salida) - Ajustar par. 6-51
Se necesita una señal de salida de 20 mA a 50 Hz (%50 del intervalo de la salida) - Ajustar par. 6-52
Función:
Escalar la salida máxima (20 mA) de la señal analógica seleccionada en el terminal 42.
Ajuste el valor en porcentaje del fondo de escala de la variable seleccionada en el par. 6-50
42 salida
.
Es posible obtener un valor menor de 20 mA a plena escala programando valores >100 % utilizando
la siguiente formula:
mA intensidad máxima deseada
20 /
mA
20
i e mA
. . 10 : × 100 % = 200 %
mA
10
®
MG.20.P3.05 - VLT es una marca registrada de Danfoss
5 Programación del convertidor de frecuencia
× 100 %
Terminal 42 salida esc. mín.
Terminal 42 salida esc. máx.
Terminal
5
a 0%
a 50%
