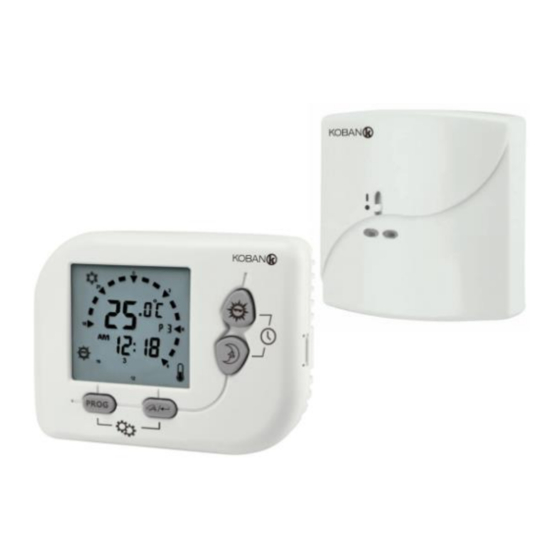

koban KT14-W-RF Guia De Inicio Rapido

Termostato inalámbrico
programable
Code: 0769014, Referencia: KT14-W-RF
INSTALACIÓN DEL TRANSMISOR
Ubicación de la instalación
El termostato debe montarse en una pared interior a una altura de ~1,5 m en
una posición en la que pueda detectar fácilmente los cambios de temperatura
de la habitación y donde haya una buena circulación de aire.
Apertura de la carcasa
Retire el compartimento de las pilas y, a continuación, presione con un
destornillador el punto indicado en la figura de más abajo con el fin de
separar la carcasa frontal de la base.
Montaje
Asegúrese de que la superficie esté nivelada.
Perfore 2 orificios en la pared e inserte un taco en cada uno de ellos.
Fije el termostato con los 2 tornillos de fijación.
Retire el compartimento de las pilas e inserte dos pilas alcalinas AAA nuevas
respetando la polaridad indicada en el interior del compartimento. A
continuación, coloque el compartimento de nuevo en su lugar, tal y como se
muestra en la figura anterior.
*Si experimenta algún problema con la pantalla o se produce un error
funcional, retire las pilas durante unos 30 segundos para reiniciar el
termostato.
INSTALACIÓN DEL RECEPTOR
Cableado
El termostato dispone de 2 terminales de cableado: L, N y 1, 2. Conecte "L" y "N"
al cable de alimentación de 230 V CA. Conecte "1" y "2" al calefactor /
refrigerador.
Coloque los cables de nuevo en la pared, antes de fijar la unidad, para evitar que
queden atrapados. No utilice conductos metálicos ni cables con funda de metal. Se
recomienda añadir un fusible o un dispositivo de protección al circuito bajo
tensión.
Precaución: Desconecte la alimentación y los aparatos eléctricos antes de
realizar el cableado.
Fusible
230 V CA
Carga
50 / 60 HZ
Montaje
Fije la base a la pared con los 2 tornillos de fijación.
Direccionamiento de RF
Establezca la dirección de RF que desea utilizar. La dirección de RF del receptor
debe coincidir con la del transmisor.
La posición superior simboliza el número 1
La posición inferior simboliza el número 0
Empuje la parte superior en la base hasta que encaje en su lugar.
Teclas de la interfaz del transmisor
Teclas
Interfaz de usuario
24 - 230 V CA
50 / 60 HZ
Si la temperatura se encuentra por encima de 40 °C, el termostato
mostrará la leyenda "Hi" y si se encuentra por debajo de 0 °C, mostrará
la leyenda "Lo".
Si la temperatura es inferior a 5 °C, el termostato mostrará la leyenda
"Defrost". En el modo de calefacción, la salida se activa
independientemente del ajuste de temperatura.
La leyenda "Low battery" indica que es necesario cambiar las pilas.
Inicio
Una vez encendido el termostato, se inicia la detección de temperatura y
la pantalla muestra la temperatura ambiente y la hora actual. El
termostato ejecutará el modo de programa predeterminado.
Modos de funcionamiento
El termostato dispone de 3 modos de funcionamiento.
1. Modo de programa
El termostato controla la temperatura ambiente
de acuerdo con un programa. Cada programa posee su propio patrón de
intervalo de tiempo. El termostato ejecutará el modo confort o
económico de acuerdo con el intervalo de tiempo actual (confort o
económico).
2. Modo de anulación temporal
El termostato controla la temperatura
ambiente de manera temporal de acuerdo con la temperatura del modo de
anulación y regresa al modo de programa cuando comienza la siguiente
transición del modo confort o económico.
Función
Arriba / Confort
Abajo / Económico
Programa
Anulación / Regresar
1. Refrigeración
2. Calefacción
3. Modo confort
4. Modo económico
5. Anulación
6. Descongelación (<5 °C)
7. Salida activada
8. Batería baja
9. Intervalo de tiempo
Todo - Confort
Nada - Económico
10. Temperatura
11. Hora
12. Día
13. Número de programa
