3.7.9 Tarjeta PRI30 (KX-TDA0290CE / KX-TDA0290CJ)

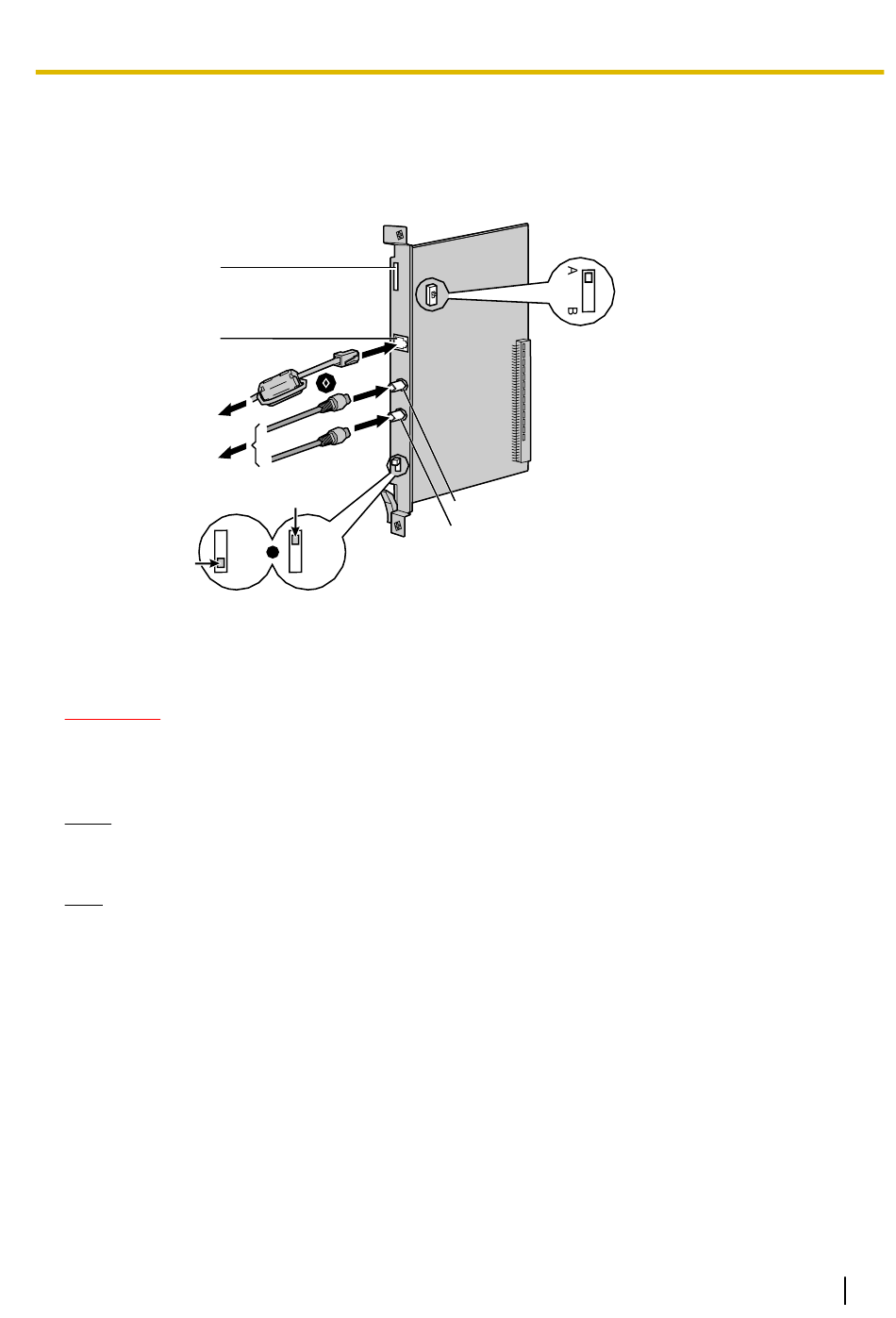

Función
Tarjeta de interface primaria RDSI de 1 puerto (30B canales). Compatible con EURO-RDSI / ETSI.
LEDs
RJ45
A NT1 / Extensión
A NT1 / Extensión
Para BNC
Accesorios y elementos adquiridos por el usuario
Accesorios (incluidos): Núcleo de ferrita ´ 1
Adquiridos por el usuario (no incluidos): Conector RJ45 o BNC
CUIDADO
•
Cuando conecte esta tarjeta de servicio opcional a la línea externa, hágalo a través de un NT1; no la
conecte al interface U de la línea externa directamente.
•
Los puertos PRI son puertos SELV, y solamente deberían conectarse a servicios SELV.
Aviso
Cuando conecte el conector RJ45, instale el núcleo de ferrita incluido. Consulte "3.2.15 Instalar un núcleo
de ferrita".
Nota
•
En algunos países / áreas, esta tarjeta de servicio opcional no se debe conectar a la red automática
conmutada analógica.
•
Utilice sólo 1 tipo de conector (RJ45 o BNC) para la conexión, RJ45 y BNC no se pueden utilizar
simultáneamente.
•
Esta tarjeta de servicio opcional puede utilizarse para la conexión a una línea externa o a una
extensión, ajustando el conmutador A / B o utilizando el conector con las asignaciones de patillas
adecuadas.
•
Para confirmar la conexión a una línea externa, consulte "Confirmar la conexión a una línea
externa" en "3.18.1 Iniciar la central".
Para RJ45
120Ω 120Ω
O
75Ω 75Ω
3.7.9 Tarjeta PRI30 (KX-TDA0290CE / KX-TDA0290CJ)
BNC (TX)
BNC (RX)
