Tholz MAX TOUCH POOL Manual Del Usuario

MAX TOUCH POOL
1. PRESENTACIÓN

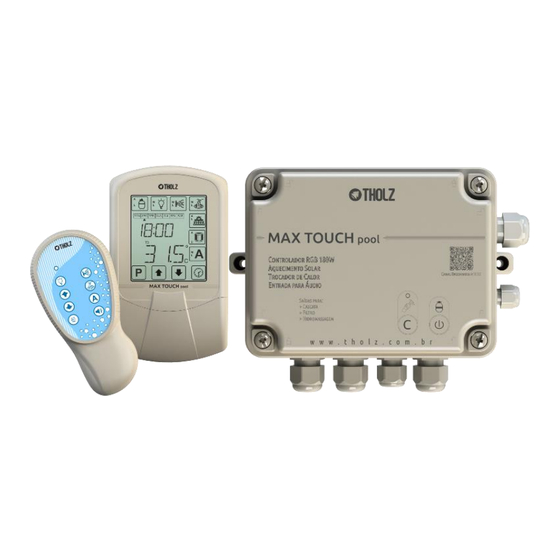

El producto Max Touch Pool fue proyectado para realizar la automación de piscinas, con
funciones de iluminación RGB, control de calentamiento solar y bomba de calor y más 4 salidas a
relé con un total de 7 salidas capaces de accionar la mayoría de los dispositivos disponibles como
filtro, hidromasaje, cascada, capa térmica entre otros.
Cada salida posee una agenda con 5 eventos, con posibilidad de selección del día de la
semana, para accionamiento automático de los dispositivos.
La interface de operación del producto es realizada a través de la Unidad de Comando IHM,
con display de cristal líquido y teclas sensibles al toque, con capacidad de comandar a distancia la
Unidad de Potencia y realizar ajustes de los parámetros de funcionamiento. La comunicación entre
ellos es realizada por un cable de 4 vías (no es entregado con el producto), cuyo largo puede ser
extendido hasta 200 metros.
Los parámetros de configuración son bastante simples de ser accedidos, posibilitando un
rápido ajuste del proceso. Las configuraciones realizadas son automáticamente aplicadas al proceso
del controlador.
El controlador restringe el acceso a los parámetros de configuración a través de un código de
protección, impidiendo que la configuración sea alterada accidentalmente.
2. DESCRIPCIÓN
1. Visualización del día de la semana.
2. Visualización de la hora.
3. Visualización de la temperatura en grados Celsius (°C).
4. Señalización de actuación de la protección de anticongelamiento.
5. Señalización de actuación de la protección de sobrecalentamiento en el sensor T1.
1. Botón de accionamiento manual y acceso a los parámetros de la salida del Filtro.
2. Botón de accionamiento manual y acceso a los parámetros de la salida de Iluminación.
3. Botón de accionamiento manual y acceso a los parámetros de la salida de la Hidromasaje.
4. Botón de accionamiento manual y acceso a los parámetros de la salida de la Cascada.
5. Botón de selección de modo y acceso a los parámetros de la salida de Calentamiento Solar.
6. Botón de selección de modo y acceso a los parámetros de la salida de la Bomba de Calor.
7. Botón de accionamiento manual y acceso a los parámetros de la salida Auxiliar.
8. Botón de acceso a los ajustes del reloj.
9. Botón de decremento de los valores de ajustes.
10. Botón de incremento de los valores de ajustes.
11. Botón de acceso y navegación de los parámetros de ajuste.
A. Modo de accionamiento automático.
M. Modo de accionamiento manual.
L. Estado de la salida conectado.
D. Estado de la salida desconectado.
A Modo de operación automático.
E. Modo de operación económico (Solamente para el control por Bomba de Calor).
L. Estado de la salida conectado.
D. Estado de la salida desconectado.
1 – Accionamiento manual de la Iluminación
2 – Selección de función de iluminación +
3 – Selección de función de iluminación –
4 – Ajuste de la función de iluminación
5 – Accionamiento manual de la salida del hidromasaje
6 – Accionamiento manual de la salida de la cascada
7 – Accionamiento manual de la salida auxiliar
8 – Selección de la función de iluminación con efectos de audio
3. ESPECIFICACIONES
GENERALES
Pantalla de cristal líquido con teclas sensibles al toque
Control de día y hora vía reloj RTC (Real-Time Clock), con batería de backup
Agenda de eventos independientes, con memoria para hasta 5 eventos (conecta/desconecta),
para cada salida excepto las de calentamiento
Acceso a programación protegido por código
UNIDADE DE COMANDO IHM
12 V – Provista por la unidades de potencia
Alimentación General (Vcc)
Material de la caja ABS
Peso aproximado
Dimensiones (A x L x P) 152 x 91 x 35 mm
UNIDADE DE POTENCIA
12 V (Fuente Externa: La potencia de la fuente debe ser
Alimentación General (Vcc) dimensionada de 5 a 10W mayor que la potencia total de
las luminarias)
Alimentación de las salidas (Vca) 127 o 220 V
Material de la caja ABS
Peso aproximado
Dimensiones (A x L x P) 149 x 200 x 84 mm
CONTROL REMOTO
Alimentación General (Vcc) 3 V - 1 Batería CR2032
Material de la caja ABS
Peso aproximado 80 g
Dimensiones (A x L x P) 130 x 60 x 30 mm
1 / 7
