minkaAire DC Fan AireControl WC 1000 Manual De Instrucciones

Este producto está protegido por las leyes federales y / o estatales de los Estados Unidos, incluidas las leyes de patentes, marcas comerciales y / o derechos de autor.
¡ADVERTENCIA! APAGUE LA ENERGÍA EN EL FUSIBLE O EL INTERRUPTOR DE CIRCUITO

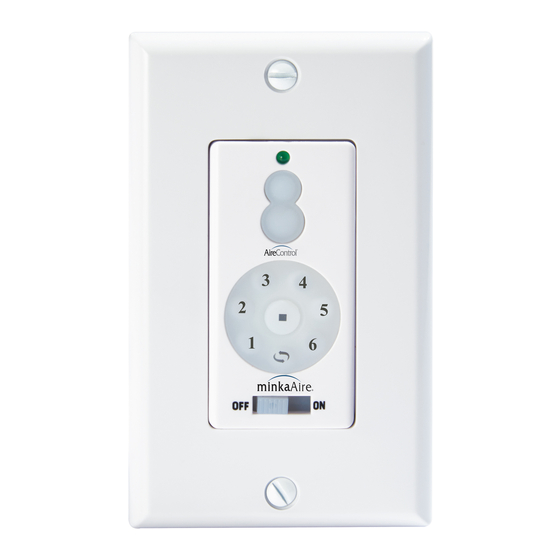

El sistema WC 1000 AireControl
tiene Combinación de código 1024 para evitar posibles interferencias de otras unidades
remotas. Los La frecuencia en sus unidades de receptor y transmisor se ha preestablecido en la
fábrica. Recomendamos configurar una nueva frecuencia mientras instala el ventilador de techo
en lugar de utilizar la frecuencia inicial establecida de fábrica. (Fig. 1.) Para evitar interferencias
de frecuencia de otros ventiladores circundantes Utilice una herramienta de tamaño pequeño
para cambiar la configuración.
Precauciones de seguridad:
ADVERTENCIA: Desconecte la fuente de energía eléctrica quitando el fusible o apagando
los disyuntores.
• El cableado eléctrico debe cumplir con todos los requisitos del código eléctrico local y nacional.
• La fuente eléctrica y el ventilador deben ser 115/120 voltios, 60 hz.
Máximo amperios del motor del ventilador 1A; Máximo vatios de luz 150W solamente.
1. INSTALACIÓ N DEL TRANSMISOR DE PARED
¡ ADVERTENCIA! Conecte "EN SERIE" SOLAMENTE. NO CONECTE EL CABLE DE SUMINISTRO
NEUTRO DEL CIRCUITO ELÉCTRICO AL INTERRUPTOR DE LA PARED DEL TRANSMISOR, DAÑ E
A EL INTERRUPTOR DE PARED DEL TRANSMISOR Y POSIBLE INCENDIO PUEDEN OCURRIR.
Paso 1. Retire la placa de pared existente y cambie de la caja de salida de pared.
Paso 2. Realice las conexiones eléctricas como se muestra en la Fig. 2 Si su caja de salida tiene
un cable a tierra (verde o cobre desnudo), conecte el cable a tierra del transmisor de pared. De
lo contrario, conecte el cable del transmisor de pared directamente a uno de los tornillos de la
caja de salida. Asegure todas las conexiones de cables con las tuercas para cables de plástico
provistas.
Paso 3. Cuidadosamente meta las conexiones de los cables dentro de la caja de salida. Utilicé
los tornillos provistos para asegurar el transmisor de pared y la placa de pared a la caja de
salida. (Fig. 3)
Paso 4. Seleccione la frecuencia deseada en la parte frontal del transmisor.
Paso 5. Devuelva la energí a al transmisor de pared.
2. CREANDO UNA FRECUENCIA Ú NICA
Paso 1. Dentro de los 60 segundos de encender el receptor de corriente alterna. Presione el
botón "Parar" del transmisor o hasta que la luz de los ventiladores parpadee.
Paso 2. Una vez que el receptor ha detectado la frecuencia, la luz hacia abajo parpadeará dos
veces.
Esto indicará que el receptor ha aprendido la frecuencia que anteriormente
seleccionado en el transmisor.
Nota: Mientras crea una frecuencia única y después de que la alimentación de CA esté encendida,
no presione ningún otro botón en el transmisor antes de presionar el botón "Parar";
El procedimiento para fallar.
Después de completar los pasos anteriores, deberí a poder operar el ventilador de techo y la luz.
Si el ventilador no responde al transmisor, apague la alimentación del receptor y repita los pasos
1 y 2. (No hay indicación si su ventilador no está equipado con una luz). Proceda a probar la
velocidad del ventilador para verificar que el control remoto y el receptor estén en la misma
frecuencia.
3. OPERACIÓ N DEL CONTROL REMOTO / CONTROL DE PARED
Restaure la energí a del ventilador de techo y pruebe el transmisor como se muestra a continuación
para que funcione correctamente: A.1.2.3.4.5 y 6 botones Estos seis botones se utilizan para
configurar la velocidad del ventilador de la siguiente manera:
1 = velocidad mí nima
2 = velocidad baja
3 = velocidad media baja
4 = velocidad media
5 = velocidad media alta
6 = velocidad alta
B. Botón de retroceso:
Este botón se usa para cambiar la dirección de rotación de las cuchillas; hacia adelante para clima
cálido o hacia atrás para clima frí o.
C. botón:
Este botón apaga la alimentación.
D. botón:
Estos botones encienden o apagan la luz y la atenúan presionando y presionando el botón de luz (si
corresponde con su ventilador). las instrucciones se aplican a los ventiladores de techo que solo
tienen una luz ABAJO ( botón) o techo ventiladores que cuentan con una luz ARRIBA (
y una luz ABAJO ( botón) que son controlado independientemente uno del otro;
está equipado con una función de frecuencia de aprendizaje que
®
Sistema de control remoto DC Fan
Para el modelo
Patente de EE. UU. (S):D533,514 8,253,272
Lea y guarde estas instrucciones
botón)
TM
WC1000
