CEBEK I-14 Manual De Instrucciones

E L E C T R O N I C C I R C U I T S

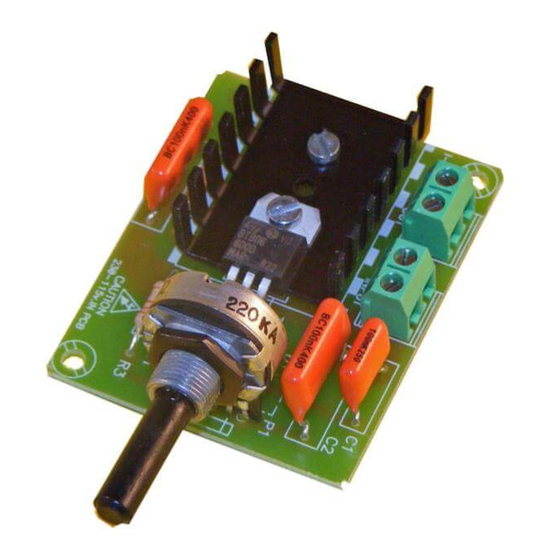

REGULADOR DE LUZ de 500 W. REGULADOR DE LUZ de 500 W.
Medinate el I-14 podrá ajustar la intensidad luminosa de cualquier lámpara hasta un máximo de 500 W.
de potencia.
El módulo también soporta la regulación de otras cargas resistivas tales como estufas o resistencias.
El circuito se alimenta a 230 V. C.A. y no admite cargas inductivas tales como fluorescentes, luces
halógenas, transformadores, etc.
Incorpora bornes de conexión.
CARACTERISTICAS TECNICAS.
Tensión de Alimentación. ............................................................. 230 V. C.A.
Carga mínima de trabajo. ............................................................ 50 W.
Consumo máximo de trabajo. ..................................................... 500 W.
Variación de Potencia. .................................................................. Del 3 al 96%.
Nivel de histéresis. ....................................................................... <5%.
Medidas. ...................................................................................... 60 x 49 x 20 mm.
FUNCIONAMIENTO.
ALIMENTACION DEL MODULO. El I-14 se alimenta a 230 V. C.A. Para un correcto funcionamiento del circuito, le
aconsejamos que lo aísle de posibles fuentes de parásitos de red, por ello, utilice un filtro de red de 230 V. Observe el
apartado Instalación del Filtro de Red.
Observe el apar tado Conexionado General. Utilizando un enchufe adecuado y un cable de red, conéctelo al borne de
Entrada de 230 V. Instale un fusible y un interruptor como se indica en el dibujo. Ambos son imprescindibles para la
adecuada protección del módulo y para su propia seguridad, tal y como refleja en la norma CE. Finalmente cerciórese
que ha realizado correctamente el montaje.
Antes de activar el interruptor dando paso a la corriente, realice el resto de conexiones del circuito descritas más
adelante.
Tenga en cuenta que en distintos puntos del módulo circularán 230 V. C.A.,
extreme el cuidado y la atención durante el montaje y la manipulación.
CONEXION DE LA SALIDA. CARGA. El módulo solo admite cargas resistivas como bombillas, resisténcias, estufas, etc.
En ningún caso podrá regular la potencia de cargas inductivas tales como fluorescentes, lámparas halógenas,
transformadores, etc.
Para conectar la salida, conexione la/s bombilla/s o la carga que deba aplicar, al borne indicado para ello en el apartado
Conexionado General.
FUNCIONAMIENTO. Una vez halla realizado y comprobado el conexionado de la entrada y la salida, podrá activar el
interruptor dando paso a la corriente, y mediante el potenciómetro indicado podrá ajustar la intensidad luminosa de la
salida. Si regula el potenciómetro hacia la izquierda, bajará la intensidad. Si lo regula hacia la derecha aumentará la
intensidad luminosa.
INSTALACION. No instale el I-14 a la intemperie, aunque esté protegido de las condiciones metereológicas. Realice el
montaje en una caja metálica.
Durante su funcionamiento, el módulo disipa gran cantidad de calor, por ello, la caja metálica donde lo instale deberá
estar suficientemente ventilada.
