CEBEK FM-1 Manual De Instrucciones

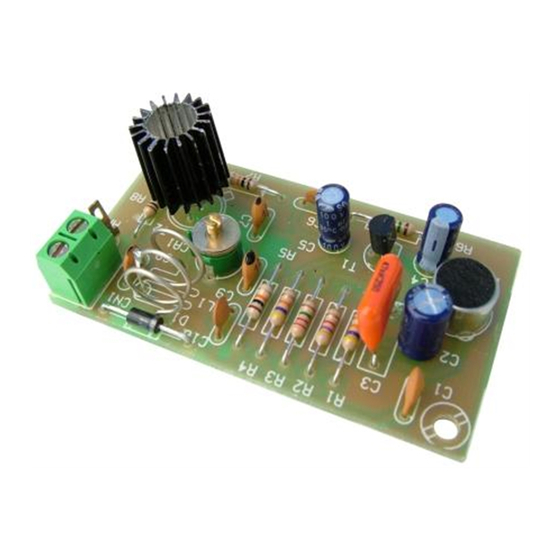

La FM-1 es una mini-emisora de F.M. indicada para iniciarse en la radio difusión. Emite en el margen de
frecuencias de la banda comercial, de 88 a 108 MHz., realizandose la recepción a través de cualquier aparato
de radio con F.M.
Incorpora micrófono.
Funciona de 9 a 15 V. C.C. Fuente recomendada FE-2 o batería de 12 V.
Tensión de Alimentación. ............................................................. 12 V. C.C. (De 9 a 15 V. C.C.).
Consumo medio. .......................................................................... 50 mA.
Frecuencia de Emisión. ................................................................. De 85 a 110 Mhz.
Protección contra inversión de polaridad. ..................................... Si.
Medidas. ....................................................................................... 69 x 39 x 20 mm.
ALIMENTACION DEL MODULO.
estabilizada, por ello le sugerimos no utilice simples alimentadores ni rectificadores, que afectarán
negativamente al funcionamiento del circuito, sino una fuente de alimentación. Le recomendamos la FE-2, que
se adapta perfectamente a las necesidades del circuito, o para aplicaciones portátiles una batería de 12 V.
Instale un fusible y un interruptor como indica el dibujo. Ambos son imprescindibles para la adecuada
protección del módulo y para su propia seguridad, tal y como refleja la norma CE.
Consultada la disposición de la salidas de la fuente o batería, una el positivo y negativo de la alimentación a la
entrada correspondiente del borne indicado en el dibujo. Procure que los cables sean lo más cortos posible.
Cerciórese que ha realizado correctamente el montaje.
CONEXION DE LA ANTENA.
como por ejemplo la antena de un receptor comercial de radio. Procure instalar la antena directamente sobre
su salida en el circuito. Si por cualquier razón debe utilizar cable para esta conexión, éste deberá de ser
apantallado y nunca podrá exceder los 20 cm. de longitud.
No conecte nunca el circuito a la alimentación sin estar la antena conectada, ya que podría dañar los transistores
Procure que el cable positivo de la antena, "el vivo", nunca haga contacto con la caja donde instale el
de salida.
módulo.
Es completamente imprescindible, para el correcto funcionamiento del módulo que realice el
INSTALACION.
montaje en una caja metálica, y una la masa a esta.
Para ajustar la emisora utilice cualquier aparato comercial de radio con F.M. Coloquelo a
FUNCIONAMIENTO.
una distancia superior a 3 m. de la FM-1 y ajuste la recepción entre los 100 y 104 Mhz, (final del dial).
Asegúrese de tener la antena conexionada al circuito y seguidamente conecte la alimentación.
Utilizando un destornillador de plàstico, ajuste la frecuencia de emisión del módulo variando lentamente el
trimer. Cuando oiga un zumbido en el aparato receptor, ajuste la frecuencia hasta que en el receptor aparezca
el sonido que emita a través del micrófono.
La FM-1 debe ser alimentada con una tensión de 12 V. C.C. adecuadamente
La antena de la FM-1 puede ser cualquier varilla metálica de 72 cm. de longitud,
