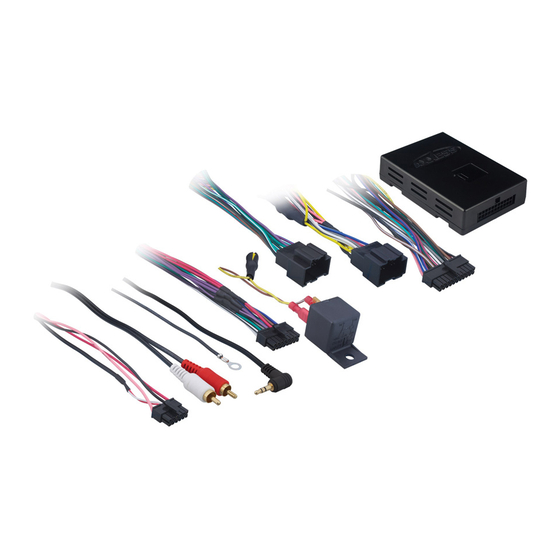

Installation instructions for GMOS-LAN-012
GMOS-LAN-012
GM LAN-29 data interface 2006-up
• Provides accessory power (12-volt 10-amp)
• Retains R.A.P. (retained accessory power)
• Can be used in non-amplified, or analog/digital amplified models
• Retains chimes
• Provides NAV outputs (parking brake, reverse, mute, and speed sense)
• Pre-wired ASWC-1 harness included (ASWC-1 sold separately)
• Retains OnStar/OE Bluetooth
• Adjustable volume for chimes and OnStar
• High level speaker input
• USB updatable
• Retains factory backup camera, satellite radio, and AUX-IN
• Satellite information will be displayed through the D.I.C.
METRA. The World's best kits.™
FEATURES
APPLICATIONS
See inside front cover
1-800-221-0932
INTERFACE COMPONENTS
• GMOS-LAN-012 interface • GMOS-LAN-012
harness • 16-pin harness with stripped leads
• 4-pin to 4-pin resistor pad harness • Back-up
camera harness • Antenna adapter
TOOLS REQUIRED
• Cutting tool • Crimping tool • Tape • Connectors
(example: butt-connectors, bell caps, etc.)
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
metraonline.com
© COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
