ADVERTENCIA: Peligro de Descarga Eléctrica
La instalación debe realizarse con cuidado debido al alto voltaje de la baterí a en serie.
¡¡PRECAUCIÓ N!!
anillo. De lo contrario, puede producirse un sobrecalentamiento.
¡¡PRECAUCIÓ N!!
estén bien conectados.
¡¡PRECAUCIÓ N!!
CC, asegúrese de que el positivo (+) debe estar conectado al positivo (+) y el negativo (-) debe
estar conectado al negativo (-).

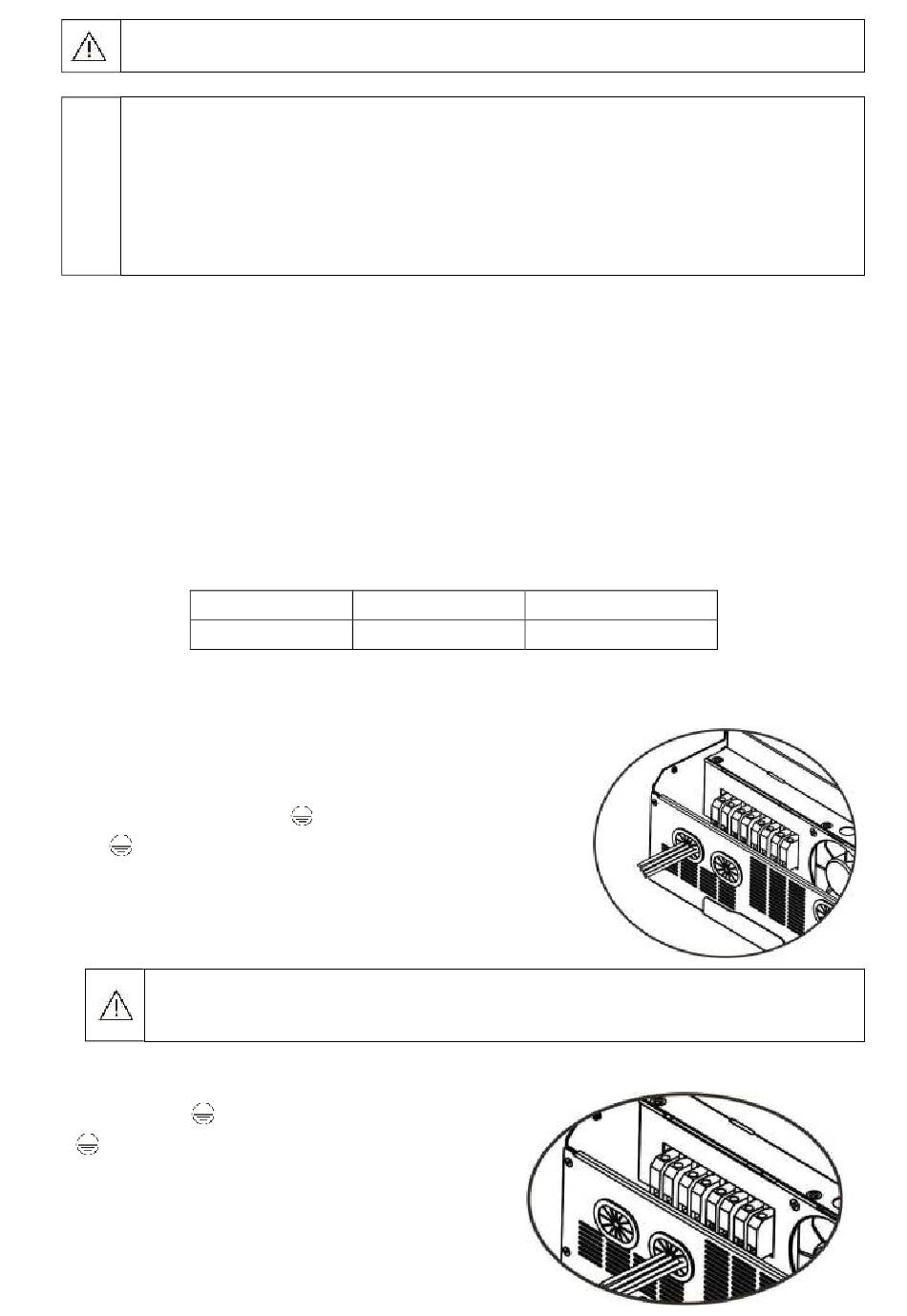

Conexió n de Entrada / Salida de CA
¡¡PRECAUCIÓ N!! Antes de conectarse a la fuente de alimentación de entrada de CA, instale un disyuntor de
CA separado entre el inversor y la fuente de alimentación de entrada de CA. Esto garantizará que el inversor
se pueda desconectar de forma segura durante el mantenimiento y que esté completamente protegido de la
sobrecorriente de la entrada de CA.
¡¡PRECAUCIÓ N!! Hay dos bloques de terminales con las marcas "IN" (Entrada) y "OUT" (Salida). NO conecte
mal los conectores de entrada y salida.
¡ADVERTENCIA! Todo el cableado debe ser realizado por personal calificado.
¡ADVERTENCIA! Es muy importante para la seguridad y el funcionamiento eficiente del sistema utilizar un cable
adecuado para la conexión de entrada de CA. Para reducir el riesgo de lesiones, utilice el tamaño de cable
recomendado adecuado como se indica a continuación.
Requisito de cable sugerido para cables de CA
SP6K Handy Grid
Siga los pasos a continuación para implementar la conexión de entrada / salida de CA:
1. Antes de realizar la conexión de entrada / salida de CA, asegúrese de abrir primero el protector de CC o el
seccionador.
2.
Retire el manguito de aislamiento de 10 mm para ocho conductores.
3.
Inserte los cables de entrada de CA de acuerdo con las
polaridades indicadas en el bloque de terminales y apriete los
tornillos de los terminales. Asegúrese de conectar primero el
conductor de protección PE (
→ Tierra (Amarillo-Verde)
L1→LINEA (Negro)
L2→LINEA (Marró n)
N→ Neutral (Azul)
ADVERTENCIA:
Asegúrese de que la fuente de alimentación de CA esté desconectada antes de intentar
conectarla a la unidad.
4.
Luego, inserte los cables de salida de CA de acuerdo con las polaridades indicadas en el bloque de
terminales y apriete los tornillos de los terminales. Asegúrese de conectar primero el conductor de
protección PE (
).
→ Tierra (Amarillo-Verde)
L1→ LINEA (Negro)
L2→ LINEA (Marró n)
N→ Neutral (Azul)
5. Asegúrese de que los cables estén conectados de forma segura.
No coloque nada entre la parte plana del terminal del inversor y el terminal de
No aplique sustancia antioxidante en los terminales antes de que los terminales
Antes de realizar la conexión de CC final o cerrar el disyuntor / seccionador de
Modelo
10 AWG
).
Calibre
Valor del Par
1.2~ 1.6 Nm
6
