BASELEC500
Manual de Usuario
Receptor tritecnología 500 códigos con salida de activación de electro cerradura y posible sistema de alimentación autónomo por
batería.
Características técnicas
Frecuencia
Codificación
Memoria
Número de relés
Alimentación
Consumo reposo / funcionamiento
Entrada Intercom
Salida electrocerradura
Salida control de acceso
Conexión sistema FREE
Temperatura funcionamiento
Estanqueidad
Dimensiones caja
UM_3200348_BASELEC500_2ID_Rev01
868,35MHz
Código cambiante de alta seguridad
500 códigos
1
230V ac ± 10%
37mA / 53mA
12/24V ac/dc
12Vdc
BUS-L (máx. 1 lectores sin alimentación externa)
Entrada y salida de sincronismo
-20ºC a +70ºC (con batería de 0ºC a 40ºC)
IP55
190x140x80mm
E
Page 1/8
Publicidad
Tabla de contenido
Manuales relacionados para JCM Technologies BASELEC500
Resumen de contenidos para JCM Technologies BASELEC500
- Página 1 BASELEC500 Manual de Usuario Receptor tritecnología 500 códigos con salida de activación de electro cerradura y posible sistema de alimentación autónomo por batería. Características técnicas Frecuencia 868,35MHz Codificación Código cambiante de alta seguridad Memoria 500 códigos Número de relés Alimentación 230V ac ±...
-
Página 2: Instalación Y Conexiones

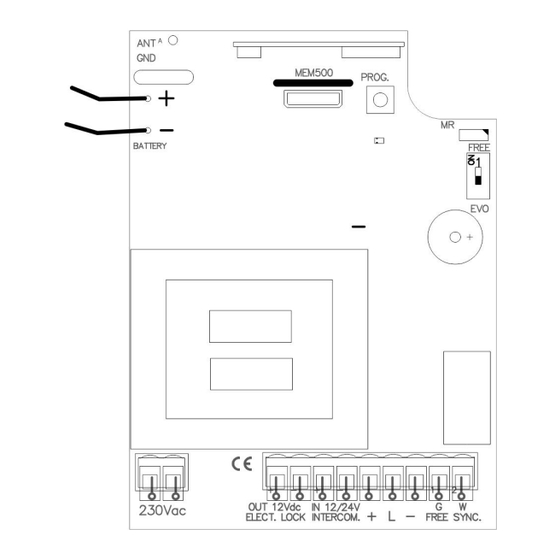

Instalación y conexiones CONEXIONES INSTALACIÓN DESATORNILLAR SOPORTE FIJAR CAJA EN PARED COLOCAR BATERIA Y ATORNILLAR CONECTAR BATERÍA (+BLANCO, BATERIA SOPORTE -NEGRO) Page 2/8 UM_3200348_BASELEC500_2ID_Rev01... -
Página 3: Configuración
Configuración CONFIGURACIÓN MODO FUNCIONAMIENTO El equipo puede funcionar con sistema de proximidad o con sistema Free, pero no con los dos a la vez. Seleccionar la posición del switch para el funcionamiento deseado. SWITCH Funcionamiento Proximidad EVOPROX (BUS-L) Funcionamiento Manos libres FREE15R Nota: Una selección errónea del dispositivo de proximidad utilizado, implicaría la inoperabilidad o consumo excesivo durante el modo emergencia. -
Página 4: Mantenimiento
· Las dos frecuencias de trabajo no se interfieren. DECLARACIÓN DE CONFORMIDAD UE JCM TECHNOLOGIES, S.A. declara que el producto BASELEC500 cumple con los requisitos esenciales de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/UE. Ver página web www.jcm-tech.com/es/declaraciones... -
Página 5: Technical Characteristics
BASELEC500 User’s Manual Tri-technology 500 codes receiver with an electrolock output and an optional battery supplyment system. Technical characteristics Frequency 868,35MHz Coding High security rolling code Memory 500 codes Relay contacts Power supply range 230V ac ± 10% Standby/Op. Consumption... -
Página 6: Installation And Connections
Installation and connections CONNECTIONS INSTALLATION UNSCREW THE BATTERY FIX THE BOX TO THE WALL PLACE BATTERY AND SECREW CONNECT THE BATTERY (+WHITE, SUPPORT SUPPORT -BLACK) Page 6/8 UM_3200348_BASELEC500_2ID_Rev01... -
Página 7: Configuration
Configuration OPERATION MODE CONFIGURATION The equipment can operate with proximity system or Free system, but not both at once. Select the switch position for the desired performance. SWITCH Proximity mode BUS-L (EVOPROX) Hands free mode with FREE 15R Note: A wrong selection of the proximity device that is being used will cause an inoperation or a power consumption increase during the emergency mode. - Página 8 · The two working frequencies does not interfere each other. EU DECLARATION OF CONFORMITY The manufacturer JCM TECHNOLOGIES, S.A., declares that the product BASELEC500 complies with the relevant fundamental requirements of the RED Directive 2014/53/EU and of the RoHS Directive 2011/65/EU.
