Proyecta ME8-DC-01 Instructivo De Instalación Y Operación

ME8-DC-01, ME8-IN-01, ME8-SP-01 y ME8-SP01-1.9
15
14
13
12
11
7
8
9
6
10
Nota: Este ensamble se puede combinar
con los manerales Spacio, Deco e Integra.
Czda. Coltongo # 293 Col. Industrial Vallejo C.P. 02300 Del. Azcapotzalco, Ciudad de México Tel. 53-33-94-00

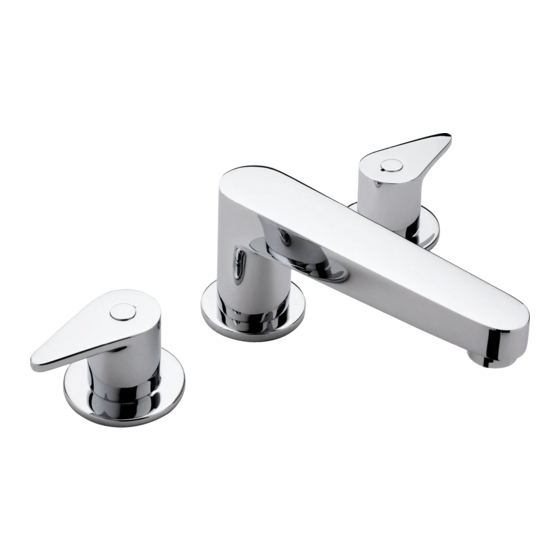

MEZCLADORA 8"
Ensamble para Lavabo 8" sin Contra
1
Lavabo
3
2
4
5
Helvex, S.A. de C.V.
INSTRUCTIVO DE INSTALACIÓN
Rango de Presión de Trabajo.
DESDE: BAJA , MEDIA Y ALTA
PRESIÓN.
25kPa - 588kPa (0,25 - 6 kg/cm²).
NIVELES DE EDIFICACIÓN:
DE 1 A MÁS DE 12 O EQUIPO
HIDRONEUMÁTICO.
Cada metro de altura, de su producto, a la base
del tinaco, equivalen a (0,1 kg/cm²) [1,42 PSI].
Para el correcto funcionamiento del producto, la
presión mínima es de (0,25 kg/cm²) [3,55 PSI].
Herramienta requerida (no incluida).
perico
desarmador
Herramienta requerida (incluida).
Llave hexagonal
Componentes del producto:
Descripción
No.
1 Mezclador
2 O´ring
3 Chapetón Base
4 Separador
5 Rondana Acero Inox.
6
Tuerca Espárrago
7 Separador
8 Rondana Acero Inox.
9 Tuerca Espárrago
10 Cuerpo Lateral
11 Rondana de Hule
12 Chapetón Maneral
13
Maneral Deco
14 Tornillo
15 Botón
Y OPERACIÓN.
teflón
Opción de
manerales
Spacio
Integra
Deco
