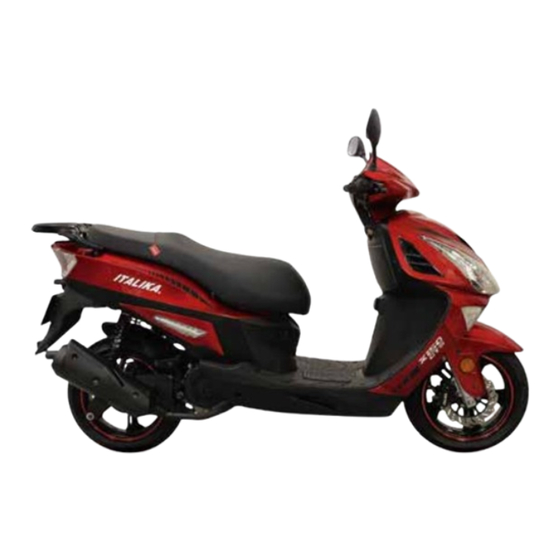

ITALIKA X150 GTS Manual De Usuario

ITALIKA X150 GTS Manual De Usuario

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual

Publicidad

loading

Manuales relacionados para ITALIKA X150 GTS

Resumen de contenidos para ITALIKA X150 GTS

  • Página 2 ”. Consultar página12. 3.- *Oprimir la palanca del freno delantero y/o trasero al encender el motor. 4.- *Si no da marcha el motor, enciende la italika con el pedal de arranque. *En los casos que aplique. Si después de realizar estos procedimientos tu italika no arranca,...
  • Página 3 4 tiempos de 149.6 cc y encendido electrónico que le permiten un gran desempeño con bajo consumo de gasolina. Esperamos que cumpla con tus expectativas, te enviamos los mejores deseos y que disfrutes tu nueva italika...
  • Página 4 ..................PUNTOS IMPORTANTES........... atería ................ aMBio De usiBle ..................ANTES DE EMPEZAR............lantas SERVICIOS DE MANTENIMIENTO........YO SÍ CUIDO MI ITALIKA.............. CUIDADOS DE LA ITALIKA............DERECHOS DEL CLIENTE............................... aVaDo ..............OBLIGACIONES DEL CLIENTE............ uiDaDo De la intura ..............uiDaDo Del siento ASENTAMIENTO DEL MOTOR..........

  • Página 5: Puntos Importantes

    En ITALIKA estamos creciendo y ahora nuestras italikas se venden en México, Guatemala, Honduras, Panamá y Perú. Para un mejor entendimiento de este manual se ha agregado una tabla con los términos impresos y su equivalencia para cada uno de los países antes mencionados.

  • Página 6: Antes De Empezar

    Para conservar la calidad de tu italika y evitar daños, accidentes o gastos innecesarios, visita tu Centro de Servicio Autorizado ITALIKA (CESIT). Busca la dirección del CESIT en www.italika.mx dentro del apartado “Centros de servicio”. • Es posible que nosotros en el futuro realicemos cambios al modelo , por lo que puede haber diferencia en las imágenes...
  • Página 7 - Para comprar refacciones debes ingresar a la página www.italika.mx y dar clic en “Refacciones”. ● Puedes encontrar la dirección del CESIT más cercano en: www.italika.mx dentro del apartado “Centros de Servicio”. ► Contamos con más de 700 Centros de Servicio concesionados siempre cerca de ti, en México, Guatemala, Honduras, Panamá...

  • Página 8: Derechos Del Cliente

    ● La Garantía es el derecho que tienes a que se te reconozcan los defectos de fabricación empleados en tu italika . Este derecho se otorga a través de la Red de Centros de Servicio Autorizados ITALIKA (CESIT) siempre y cuando se cumpla con los términos y condiciones establecidos en la Póliza de Garantía.

  • Página 9: Obligaciones Del Cliente

    ● Cumplir satisfactoriamente con los términos y condiciones de asentamiento del motor. presión del ● Revisar y/o ajustar los componentes de desgaste natural antes de encender la italika (nivel de aceite en el motor, aire de las llantas y el desgaste de los frenos)**.

  • Página 10: Asentamiento Del Motor

    5. Calentar el motor entre 1 y 3 minutos. 6. No sobrepasar una velocidad de 40-50 km/h (24.8-31 millas/h). 7. Revisar frecuentemente que el nivel de aceite del motor sea el correcto. Usar aceite ITALIKA. Ver Nivel de Aceite del...

  • Página 11: Ubicación De Partes

    UBICACIÓN DE PARTES istA Uperior elAnterA (A) Tablero de instrumentos (B) Espejo lateral izquierdo (C) Mando izquierdo (D) Mando derecho (E) Espejo lateral derecho...

  • Página 12: Controles

    La palanca del freno delantero es el componente mecánico Cuando el interruptor se encuentra en esta posición la luz del que te permite disminuir la velocidad y/o detener la italika faro principal se enciende en el momento en que el interruptor .
  • Página 13 Palanca del freno trasero Interruptor de intermitentes La palanca del freno trasero es el componente mecánico que te permite disminuir la velocidad y/o detener la italika . Al oprimir esta palanca se enciende la luz del freno (stop). Imagen 3. Mando izquierdo.

  • Página 14: Interruptor De Intermitentes

    Cuando se oprime el interruptor de intermitentes, tanto las luces Para apagar tanto la luz direccional izquierda como la derecha direccionales derechas como las luces direccionales izquierdas sólo debes oprimir el interruptor de direccionales. encienden de forma intermitente, indicando que la italika nterrUptor de ncendido y loqUeo circula a baja velocidad o se encuentra estacionada sobre la vía...
  • Página 15 UBICACIÓN DE PARTES zqUierdo (A) Faro delantero (B) Luz direccional delantera (C) Parador lateral (D) Parador central (E) Pedal de arranque (F) Luz direccional trasera (G) Luz direccional trasera (H) Alojamiento del número de serie...

  • Página 16: Arador L Ateral Y C Entral

    Imagen 8. Pedal de arranque. Parador central Imagen 7. Parador lateral y central. ● Para evitar lesiones a tu persona y/o daños a la italika te recomendamos no colocar el parador lateral mientras te encuentres arriba de la italika...
  • Página 17 UBICACIÓN DE PARTES erecho (A) Asiento (B) Luz trasera (C) Luz direccional trasera (D) Silenciador/Escape (E) Luz direccional delantera (F) Piso central y alojamiento de batería tención ● La gasolina quemada que sale por el Silenciador/Escape contiene monóxido de carbono, lo cual es dañino para tu salud. Enciende siempre el motor en lugares abiertos.

  • Página 18: Ablero De I Nstrumentos

    Muestra la velocidad de conducción. Velocímetro Muestra el número de kilómetros totales Odómetro recorridos por la italika Indica la cantidad de gasolina en el tanque de Indicador de combustible. gasolina Indica cuando el faro delantero se encuentra Indicador de encendido en posición de luz alta.

  • Página 19: N Úmero De I Dentificación

    Es un delito remover o manipular cualquiera de estos dos ● El NIV está formado por 17 dígitos y se encuentra grabado números. en la parte central del cuadro de la italika , enfrente del asiento. El NIV está cubierto por una tapa, la cual se puede mportAnte retirar y colocar a presión.

  • Página 20: Revisiones Periódicas

    Para agregar gasolina al tanque de combustible debes: derramarse con un trapo húmedo para evitar daños a la 1. Apagar el motor. italika 2. Bajarte de la italika y colocarla en el parador central. ● Asegúrate que el tapón de gasolina este colocado correctamente.

  • Página 21: Ambio De A Ceite Del M Otor

    REVISIONES PERIÓDICAS 10. Agregar aceite ITALIKA si el nivel está por debajo del nivel AmBio de ceite del otor mínimo. El aceite del motor debe cambiarse en cada uno de los 11. Colocar nuevamente el tapón-bayoneta. servicios de mantenimiento. Para cambiar el aceite del motor 12.
  • Página 22 9. Colocar el capuchón de la bujía. 10. Revisar que el capuchón sujete correctamente la bujía. ● Para evitar lesiones a tu persona y/o daños a la italika 0.6 - 0.7 mm te recomendamos acudir al Centro de Servicio Autorizado ITALIKA más cercano para que se le realice el cambio de aceite.
  • Página 23 Ver ● Para evitar daños al filtro de aire o a la italika imagen 16. recomendamos acudir al Centro de Servicio Autorizado 5. Sujetar la tuerca con llave de 8 mm y apretar la contratuerca ITALIKA más cercano para que cambien o limpien el filtro...
  • Página 24 3. Si el desgaste de las balatas es mayor al límite indicado, En caso que el funcionamiento no sea el adecuado, repetir acude a tu Centro de Servicio Autorizado ITALIKA para del paso 2 al 6. realizar el cambio de balatas.
  • Página 25 ● Si el indicador de desgaste alcanza la línea de desgaste, Para completar el nivel de líquido del freno delantero debes: acude a tu Centro de Servicio Autorizado ITALIKA para 1. Colocar la italika en posición horizontal. que realicen el cambio de las balatas.
  • Página 26 ● Para evitar accidentes o daños a la italika recomendamo acudir a tu Centro de Servicio Autorizado ITALIKA más cercano para que se le realice el rellenado de líquido de freno. Imagen 21. Ajuste de la palanca del freno trasero.

  • Página 27: Ambio Del F Usible

    REVISIONES PERIÓDICAS 5. Colocar primero la terminal positiva, después la terminal ● Nunca cargues la batería mientras esté montada en la italika negativa, la tapa de la batería y atornillar. , ya que puedes dañar la batería o el regulador.
  • Página 28 Las llantas que vienen de fábrica están diseñadas de puede afectar el manejo y la estabilidad. También es acuerdo con la capacidad de desempeño de tu italika importante inspeccionar algún daño en los rines antes de , proporcionando la mejor combinación de manejo, utilizar la italika .

  • Página 29: Servicios De Mantenimiento

    Garantía el cual continúa vigente si se hacen oportunamente los servicios de mantenimiento en los Centros de Servicio Autorizados ITALIKA (CESIT). La siguiente tabla indica los periodos y las actividades que se deben realizar de acuerdo a un uso normal.

  • Página 30: Cuidados De La Italika

    • Debajo del asiento. • Eje de las llantas. Mientras más tiempo permanezcan sobre la italika • Salida del Silenciador/Escape. los excrementos de pájaros, los restos de insectos, las resinas • Tablero y/o controles.

  • Página 31: Uidado Del A Siento

    CUIDADOS DE LA ITALIKA Trata las manchas especiales como manchas de bolígrafo, UidAdo del siento rotulador, esmalte para uñas, etc., con un quitamanchas Las piezas exteriores de material sintético, como el asiento, especial para material sintético. se limpian con un lavado normal. Si esto no es suficiente, puedes usar productos especiales de limpieza y mantenimiento para material sintético y cuero artificial que no contengan...

  • Página 32: Revisión Antes De Manejar

    REVISIÓN ANTES DE MANEJAR tención Cuídate y cuida tu italika , realiza esta revisión cada vez que te subas a tu italika CONCEPTO ACTIVIDAD Revisa que la cantidad de gasolina sea su ciente para tu recorrido. Ver Agregar Gasolina, página 18.
  • Página 33 No dejar oprimido el interruptor de arranque eléctrico por 7. Oprimir el interruptor de arranque eléctrico para dar más de 5 segundos, ni oprimirlo cuando la italika marcha al motor. Ver imagen 25-B. está encendida, así como dejar de oprimirlo de forma 8.

  • Página 34: M Otor A Hogado

    7. Acelerar suavemente y no dar más de 1/2 vuelta al puño del acelerador una vez que el motor enciende. 5. Retirar la llave del interruptor de encendido. 8. Esperar alrededor de 1 a 3 minutos para utilizar la italika . Sólo cuando el motor está frío. pAgAr el...

  • Página 35: Almacenamiento

    ALMACENAMIENTO El almacenamiento por períodos largos de tiempo requiere tención de ciertos cuidados para evitar daños a la italika . Antes ● Antes de conducir tu italika , debes asegurarte que de almacenar debes: se encuentra en buenas condiciones, para ello se te recomienda probarla en un sitio seguro y lejos del tránsito...

  • Página 36: Seguridad En La Conducción

    Para prevenir accidentes en días lluviosos te recomendamos: Para tu protección, al momento de conducir tu italika ● debes utilizar el siguiente equipo: - Al empezar a llover detente debajo de un puente y/o zona CASCO techada y colócate tu impermeable ITALIKA.
  • Página 37 El modificar o cambiar piezas no originales a tu italika sea necesario. no sólo afecta la seguridad de la italika o de sus ocupantes, Es recomendable que cuando en el camino te encuentres con: también ocasiona la PÉRDIDA DE LA GARANTÍA.

  • Página 38: Uidados Para E Vitar R Obo

    10. Que el pasajero coloque los pies en los posapies del pasajero los hombros y la cintura pueden estar muy tensos y el cuerpo y que se sujete con ambas manos al conductor o a la italika tener poca estabilidad.

  • Página 39: Datos Técnicos

    DATOS TÉCNICOS CONCEPTO ESPECIFICACIÓN Modelo 1,970 x 700 x 1,120 mm Dimensiones Dimensión largo x ancho x alto 1,341 mm Distancia entre ejes 110 kg (242 lbs) Peso Capacidad de Carga máxima (conductor y pasajero) 150 kg (330 lbs) carga Carga máxima en parrilla 5 kg (11 lbs) Tipo...
  • Página 40 DATOS TÉCNICOS CONCEPTO ESPECIFICACIÓN Freno delantero Disco Frenos Freno trasero Tambor Capacidad de Volumen del tanque de combustible combustible y aceite Volumen del aceite del motor 800 ml Llanta trasera 130/60 - R13 Llanta delantera 130/60 - R13 Presión llanta delantera sin carga (en frío) 28 psi Presión llanta trasera sin carga (en frío) 30 psi...
  • Página 41 TABLA DE TORQUES CONCEPTO TORQUES M 25 x 1 70-80 N-m (51.62-59 lbs.ft) M 6 X 1.0 10±1 N-m (7.38±0.74 lbs.ft) M 12 x 1.25 81±8 N-m (59.74±5.9 lbs.ft) M 16 x 1.5 90-100 N-m (66.38-73.75 lbs.ft) M 10 x 1.25 40-50 N-m (29.50-36.87 lbs.ft) M 8 X 1.25 30-40 N-m (22.12-29.50 lbs.ft)

  • Página 42: Equivalencias

    EQUIVALENCIAS EQUIVALENCIAS MÉXICO GUATEMALA HONDURAS PANAMÁ PERÚ Schock Ahogador Shock Schock Estrangulador Arnés Arnés Arnés Arnés Ramal Pastillas Balatas Pastillas Pastillas Pastillas Cagineto Balero Cagineto Balinero Rodaje Candela Bujía Candela Candela Bujía Calavera (lámpara trasera) Estop Stop Stop Faro Cable Chicote Cable Cable...
  • Página 43 MUX150Gts-01 Mpreso en hina...
