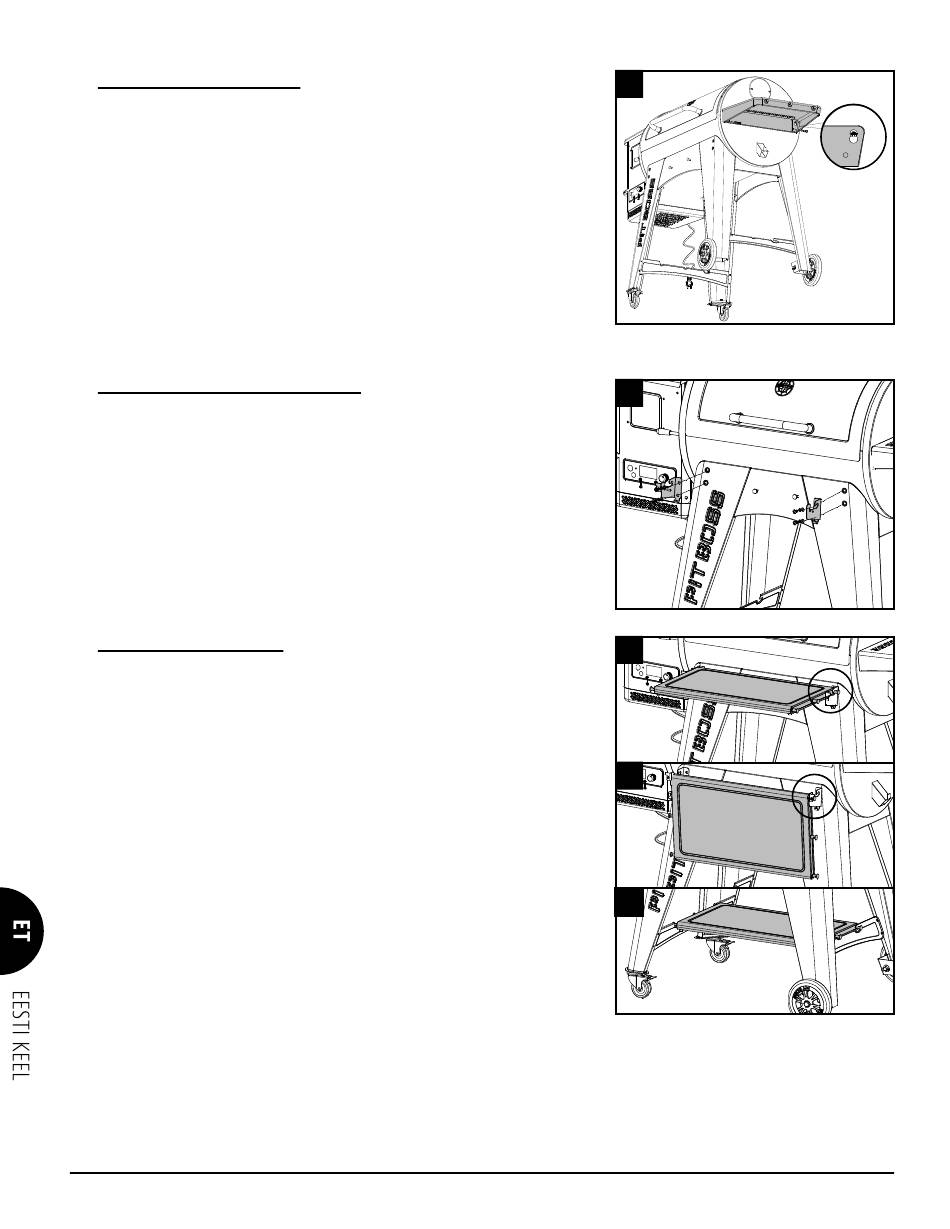

13. KÜLGRIIULI PAIGALDAMINE
Vajalikud osad:
1
x
Parempoolne külglaud (#27)
2
x
Kruvi (#A)
Seib (#B)
2
x
Lukustusseib (#C)
2
x
Paigaldus:
Eemaldage peatrumlist kaks eelnevalt paigaldatud kruvid. Kõigepealt
ühendage külgriiul kruvide külge ja seejärel kinnitage kaks lahti keeratud
kruvi paika.
Kinnitage külgriiul peatrumli külgpaneelile, kasutades kahte kruvi, seibe ja
lukustusseibe.

14. ESIRIIULI KLAMBRITE KINNITAMINE

Vajalikud osad:
1
x
Esiriiuli parempoolne klamber (#24)
1
x
Esiriiuli vasakpoolne klamber (#25)
Kruvi (#A)
4
x
Seib (#B)
4
x
4
x
Lukustusseib (#C)
Paigaldus:
Kinnitage iga esiriiuli tugiklamber eesmise tugijala külge, kasutades kahte
kruvi, seibe ja lukustusseibe.

15. ESIRIIULI PAIGALDAMINE

Vajalikud osad:
1
x
Esiriiul (#22)
Paigaldus:
Asetage esiriiul esiriiuli tugiklambritele. Vt avatud esiriiulit jooniselt 15A.
Vt kokkuklapitud esiriiulit jooniselt 15B.
Esiriiuli saab asetada ka alumistele tugiplaatidele ja kasutada alumise
plaadina. Vt joonist 15C.
106
13
BCA
14
25
ACB
ACB
15A
22
15B
22
15C
22
27
24
