SHD 200
4.6 Conexión de las salidas de relé
El equipo cuenta con dos relés de estado sólido que funcionan como salida de estado,
alarma de sistema o interruptor límite:
• Los contactos de relé están eléctricamente aislados unos de otros y de todos los demás
circuitos.
• Las etapas de salida de las salidas de estado/alarmas se comportan como contactos de relé.
• Condiciones posibles: NA (normalmente abierto) o NC (normalmente cerrado).
Valores nominales de los contactos:
• Tensión máxima = 60 V
• Corriente de carga máxima = 75 mA hasta 55°C y 50 mA por encima de 55°C
• Resistencia máx. en conducción = 10 ohmios
U2+
U2-
J
J
K FE
K FE

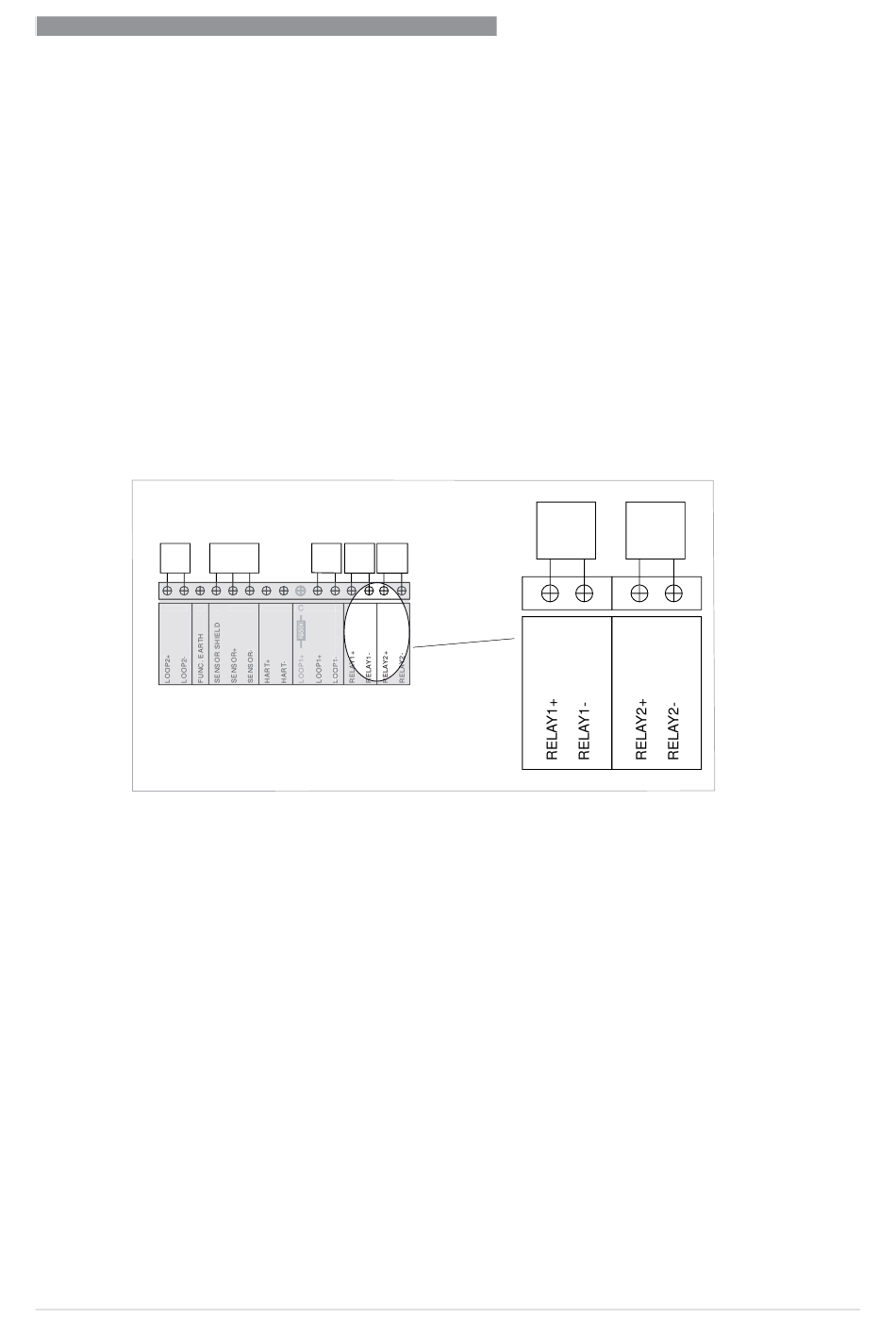

Figura 4-4: Conexión de las salidas de relé
10/2020 - 4008467101 - MA SHD 200 R02 es
S
Sens+
Sens-
U1+
U1-
U
R1+
U
R1-
U
R2+
S
S
A1 B1 A2 B2
A1 B1 A2 B2
C
D
D
E
E E
E
F
F
G
H
CONEXIONES ELÉCTRICAS
UR1+ UR1
U
R2-
I
F
www.krohne.com
UR2+ UR2-
G
H
I
4
23
