OPTITEMP TRA-H6X/-C6X
4.4 Alimentación, conexiones eléctricas
INFORMACIÓN!
¡
Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los
materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud
ocupacional pertinentes.
Los únicos componentes de un termómetro que requieren alimentación son la inserción de
medida y el transmisor de temperatura que se utilice. Consulte los manuales específicos de los
productos para obtener información sobre la alimentación de estos componentes.

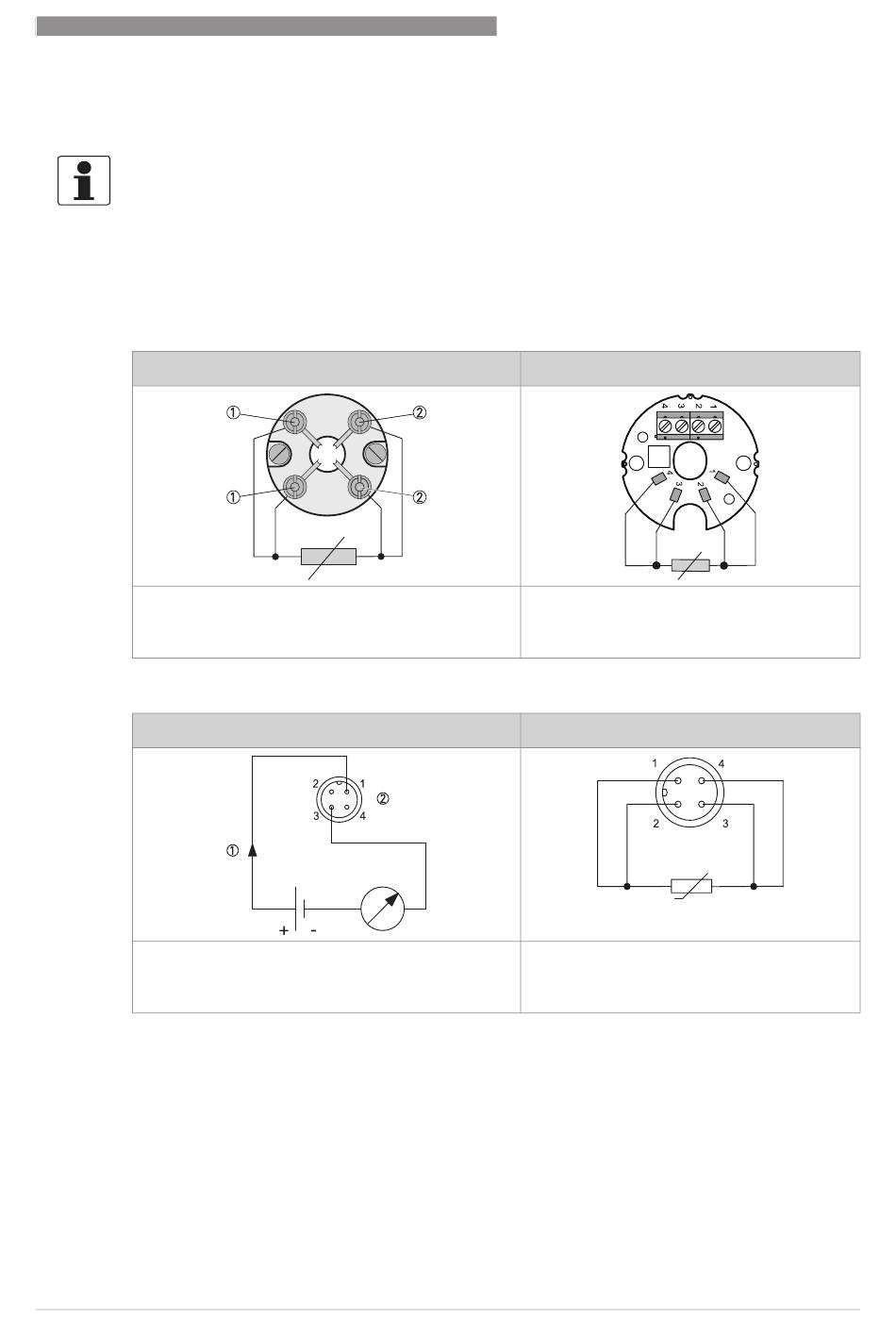

Toma de las inserciones de medida
Sensor Ø4 mm / Ø0,16" con conexión de inserción
Ø3 mm / Ø0,12": 1 x Pt100-A-4W
1 roja; 2 blanca
Tabla 4-1: Sensores estándar con conexión de abrazadera
Salida del transmisor integrado
Vista frontal del conector M12
Salida 4...20 mA del transmisor
1 bucle +; 2 bucle -
Tabla 4-2: Sensores con conectores M12
02/2021 - 4008260302 - MA OPTITEMP TRA-H/C6x R02 es
CONEXIONES ELÉCTRICAS
Conector de la placa de circuito impreso
Conexión del sensor no sustituible Ø3 mm /
Ø0,12": 1 x Pt100-A-4W
Salida Pt100
Vista frontal del conector M12
1 x salida Pt100 a 4 hilos
