ITALIANO
B
envenuti nel mondo delle S tudiologic Midicontrollers.
La midicontroller S L-760 é un MIDI C ontroller professionale con un software non sofisticato ma
che soddisfa le esigenze del musicista che vuol lavorare in studio o in situazione live.
CARATTERISTICHE GENERALI

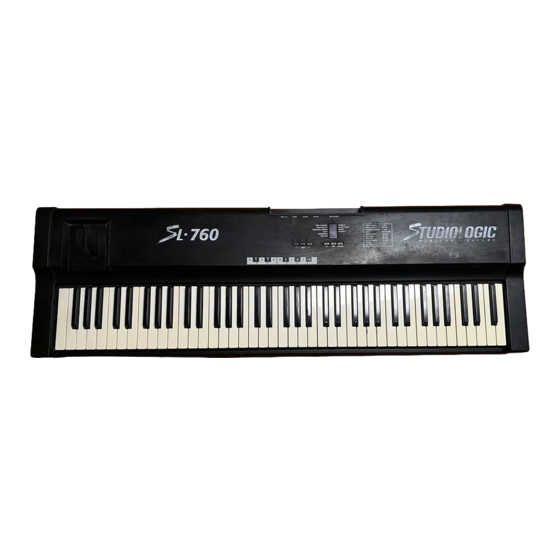

La midicontroller S L-760 si presenta con:
• Nuova tastiera dinamica a 76 tasti pesati.
• After touch.
• 2 ruote di modulazione di cui una Pitch bender e l'altra Modulation.
• P annello di controllo con 6 tastini di cui 3 per abilitare o disabilitare le zone di tastiera, un
tastino di E nter/ E dit, 2 tastini per lo scroll (up/ down) dei parametri in ambiente E dit, 10
leds per segnalare il parametro su cui si interviene, 3 leds posti sopra i tastini di zona per
indicare il loro stato di attività (on - off).
• 3 zone di tastiera per splits o layers programmabili.
• T astierina numerico-funzionale posizionata sull'ottava centrale della tastiera.
• P annello posteriore con: 2 uscite MIDI parallele, 1 jack input per il S ustain, 1 jack per il
V olume generale, l'ingresso di alimentazione D C , l'interruttore di alimentazione e il relativo led di
segnalazione.
• 1 locazione di memoria per storare l'ultima programmazione eseguita su tutti i parametri di
tutte le zone sulle quali si é lavorato. Alla riaccensione la macchina ripresenta l'ultima pro-
grammazione e l'ultima situazione di zone attivate.
CONNESSIONI
MIDI OUTPUTS
1 2
1) C ollegare l'adat t at ore di t ensione alla presa elet t rica di ret e (verificando che la t en-
sione dell'adattatore corrisponda alla tensione di linea). C ollegare il cavo d'uscita dell'a-
dattatore all'ingresso di alimentazione della Midicontroller (la S L-760 accetta come ali-
mentazione 9VDC con polarità positiva + al centro (in caso contrario non si accende) e neces-
sita di una corrente minima di 200 mA).
2) C ollegare il/ i cavi MIDI al vostro o ai vostri expander o altri dispositivi MIDI.
3) Se si ha la necessità di controllare il sustain o il volume, collegare agli appositi jacks,
per il volume un pedale di controllo lineare con jack stereo (es:VF/ 26), per il sustain un
qualsiasi pedale con il contatto o normalmente aperto o normalmente chiuso dato che se
il pedale è collegato alla Midicontroller quando si accende, viene riconosciuto automatica-
mente il tipo di contatto usato. (es: PS 100/ VFP1)
4) At t ivare la Midicont roller SL-760 premendo il pulsant e sul ret ro. Ora si predisporrà
sull'ultima situazione di lavoro prima dello spegnimento riguardante le zone attive e tutti
i parametri programmati in precedenza.
M A N U A L E
M I D I C O N T R O L L E R
SUSTAIN VOLUME 9V DC 0,2 A
POWER
D I I S T R U Z I O N I
®
