CEBEK R-10 Manual Del Usuario

E L E C T R O N I C C I R C U I T S
REGULADOR DE VELOCIDAD C.A. De 2 Caballos.

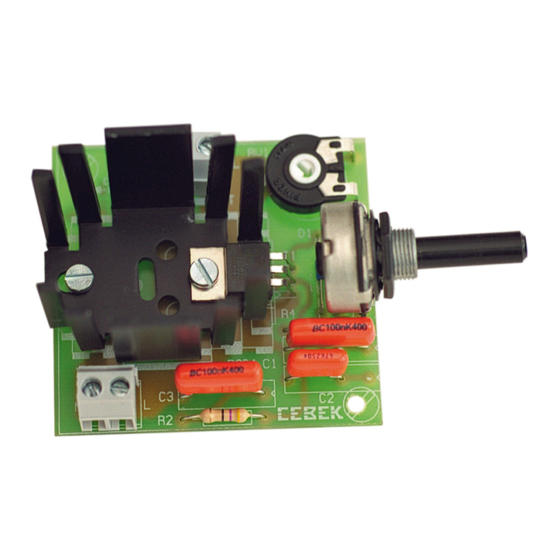

El R-10 es un regulador de velocidad para motores monofásicos de C.A. hasta 1500 W. de tipo universal, especialmente
indicador para taladros, aspiradores, etc.
El módulo también soporta la regulación de otras cargas resistivas tales como estufas o resistencias.
Incorpora potenciómetro de ajuste de mínimo y bornes de conexión
No admite cargas inductivas tales como transformadores, fluorescentes, etc.
CARACTERISTICAS TECNICAS.
Tensión de Alimentación. ........................................................................ 230 V. C.A.
Tipo de Salida. ......................................................................................... Triac.
Potencia máxima de Salida. ..................................................................... 1500 W. (2 Caballos).
Margen Regulación. ................................................................................ Del 33 al 98%.
Tensión mínima de Trabajo. ..................................................................... 90 V.
Nivel de Histéresis. ................................................................................... < 3%.
Protección contra interferencias. .............................................................. Si.
Medidas. .................................................................................................. 60 x 55 x 25 mm.
FUNCIONAMIENTO.
ALIMENTACION DEL MODULO.
aconsejamos lo aísle de posibles fuentes de parásitos de red, por ello, utilice un filtro de red de 230 V. Consulte el
apartado Instalación del Filtro de Red.
Observe el esquema del apartado Conexionado General.
Utilizando cable de red con la sección adecuada y
borne indicado como Entrada de 230 V.
Instale un fusible y un interruptor como se indica en el dibujo. Ambos son imprescindibles para la adecuada protección del
módulo y para su propia seguridad, tal y como refleja la norma CE.
Finalmente, cerciórese que ha realizado correctamente el montaje.
Antes de activar el interruptor dando paso a la corriente, realice el resto de conexiones del circuito descritas más adelante.
Tenga en cuenta que
en distintos puntos del módulo circularán 230 V. C.A.
atención durante el montaje y la manipulación.
CONEXION DE LA SALIDA. CARGA.
potencia de cargas inductivas tales como fluorescentes, lámparas halógenas, transformadores, etc.
Para conectar la salida, conexione el motor o la carga que deba aplicar, al borne indicado para ello en el apartado
Conexionado General.
FUNCIONAMIENTO. Una vez realizado y comprobado el conexionado de la entrada y la salida, podrá activar el
interruptor dando paso a la alimentación, y mediante el potenciómetro indicado podrá ajustar la velocidad del motor.
AJUSTE DEL MINIMO DE VELOCIDAD.
potenciómetro de Ajuste de Velocidad. Tras realizar esta operación, regule la resistencia variable de Ajuste de Mínimo
hasta que el motor reduzca al máximo su velocidad. En el ajuste no permita nunca que el motor se pare del todo, ya que
éste podría averiarse.
Una vez halla conseguido ajustar la velocidad mínima del motor, utilice el potenciómetro de Ajuste de Velocidad para la
regulación normal del motor.
INSTALACION. No instale el módulo a la intemperie, aunque esté protegido de las condiciones meteorológicas. Realice el
montaje en una caja metálica con buena ventilación.
El circuito, durante su funcionamiento disipa gran cantidad de calor, una mala ventilación reducirá su rendimiento,
llegando incluso a estropearlo.
El módulo, con un funcionamiento basado en un triac, puede llegar a generar interferencias sobre otros aparatos. Si esto
ocurriese, instale un filtro de red a la toma de corriente de 230, tal y como se indica en el apartado Instalación Del Filtro
De Red.
El R-10 se alimenta a 230 V. C.A. Para un correcto funcionamiento del circuito, le
un enchufe, (ambos deben soportar un mínimo de 7 A.), conéctelos al
El módulo solo admite motores de tipo universal. En ningún caso podrá regular la
Si desea ajustar la velocidad mínima del motor, primero ponga a cero el
, por lo que
1
R-10
le recomendamos extreme el cuidado y la
