Descripciones del panel

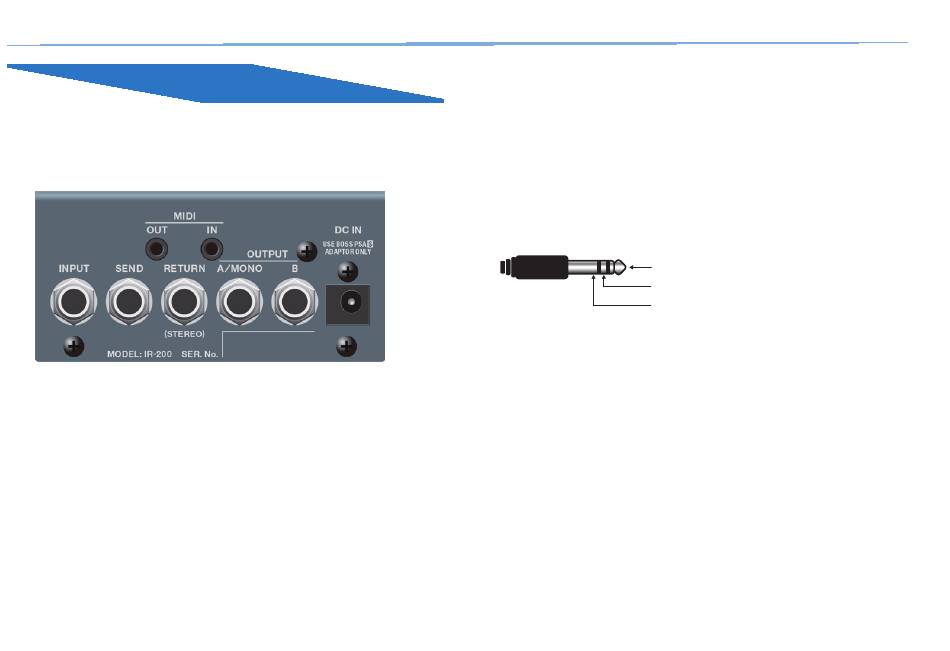

Panel trasero

* Para evitar que el equipo deje de funcionar correctamente o que sufra
algún daño, baje siempre el volumen y apague todas las unidades antes
de realizar cualquier conexión.
A
B
C
A
Conectores MIDI (OUT/IN)
Utilice un cable de conexión TRS/MIDI (se vende por
separado: BMIDI-5-35) para conectar un dispositivo MIDI
externo.
MIDI IN:
Puede utilizar un dispositivo MIDI externo para cambiar
entre memorias de esta unidad.
MIDI OUT:
Puede controlar un dispositivo MIDI externo
accionando el conmutador de pedal en esta unidad.
* No conecte un dispositivo de audio aquí. Si lo hace, el equipo
dejará de funcionar correctamente.
4
E
D
B
Conector INPUT
Conecte aquí su guitarra, bajo o unidad de efectos.
C
Conector SEND/conector RETURN
Conecte una unidad de efectos externa a estos conectores.
* Para utilizar estos conectores, debe configurar el parámetro
MEMORY de SEND / RETURN (p. 14).
Asignación de pines del conector RETURN
PUNTA:
ANILLO:
MANGUITO:
D
Conectores OUTPUT (A/MONO, B)
Conecte estos conectores a su amplificador de guitarra,
mezclador u otro dispositivo de audio. Utilice solo el
conector A para sonido mono.
Utilice la configuración adecuada para el amplificador al que
se conecta.
&
"Para comenzar"
(p. 6)
E
Conector DC IN
Conecte el adaptador de CA incluido a este conector.
El conector DC IN también funciona como interruptor
de encendido. El equipo se enciende cuando inserta un
enchufe en el conector DC IN. El equipo se apaga al retirar
el enchufe.
RETURN-A
RETURN-B
GND
