SEGADORA
Siempre observe las reglas de seguridad cu-
ando haga el mantenimiento.
LLANTAS
• Mantenga las llantas sin gasolina, aceite o
substancias químicas para control de insec-
tos que pueden dañar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afi lados y otros peligros
que pueden dañar a las llantas.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la cuchilla
de la segadora tienen que mantenerse afi lada.
Cambie la cuchilla doblada o dañada.
PRECAUCIÓN: Usar solamente la hoja
de repuesto aprobada por el fabricante de su
cortacésped. Usar una hoja no aprobada por el
fabricante de su cortacésped es peligroso, pu-
ede dañar su cortacésped y anular su garantía.
PARA REMOVER LA CUCHILLA
1. Desconecte el alambre de la bujía y póngalo en
donde no pueda entrar en contacto con ésta.
2. Haga descansar la segadora en su lado.
Asegúrese que el fi ltro de aire y que el
carburador queden mirando hacia arriba.
3. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando se le quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el perno de la cuchilla girándolo
en el sentido contrario en que giran las
manillas del reloj.
5. Remueva la cuchilla y los artículos de fer-
retería adjuntadores (el perno, la arandela
de seguridad y la arandela endurecida).
PARA CAMBIAR LA CUCHILLA
1. Ponga la cuchilla en el adaptador de ésta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
2. Asegúrese de que el borde de salida de
la cuchilla (opuesto al borde afi lado) esté
hacia arriba hacia el motor.
3. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigueñal.
4. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla girándolo en el sentido en que
giran las manillas del reloj.
• La torsión para apretar recomendada es de
35 – 40 pies libras.

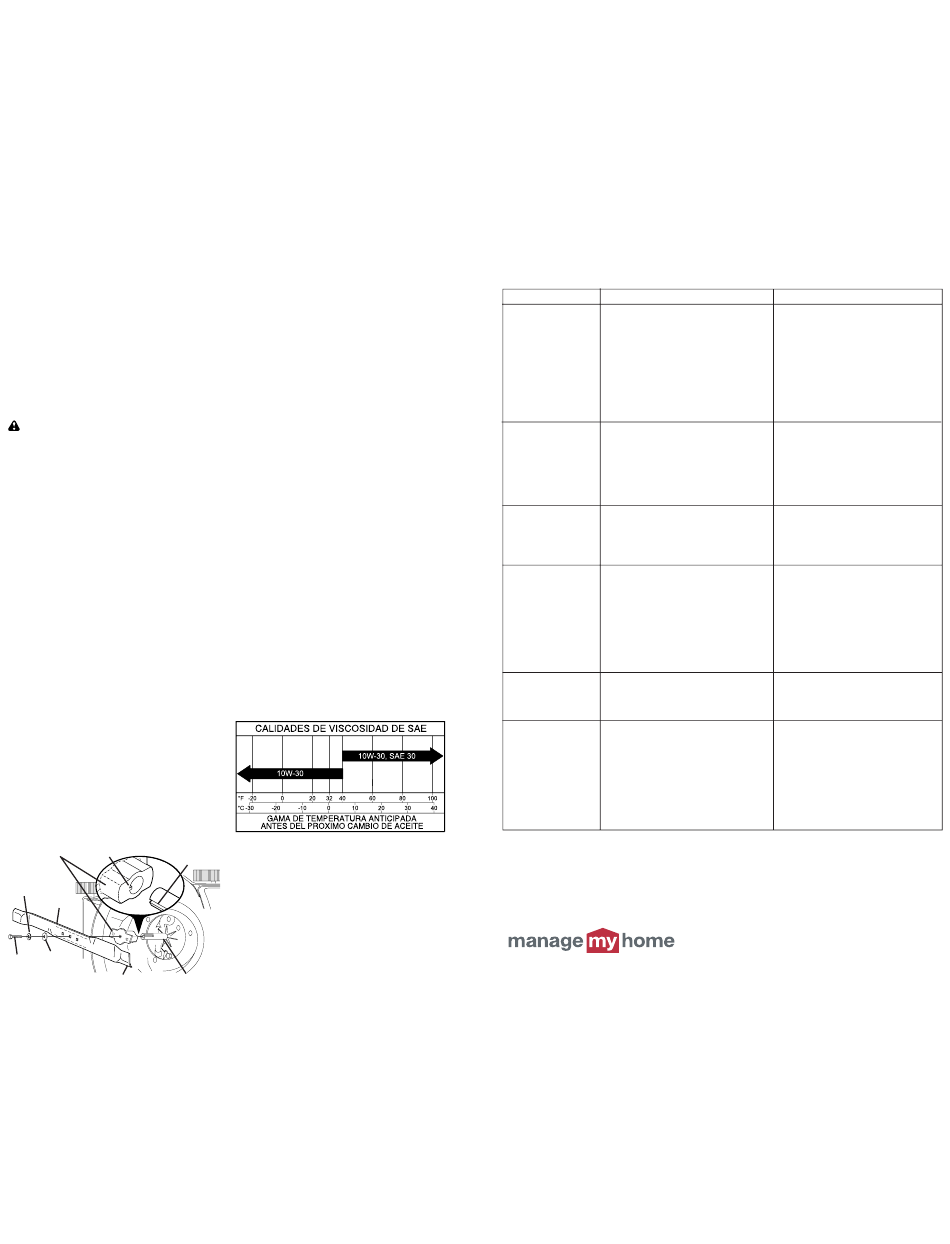

Adaptador de Ranura Chavetero del
la cuchilla ciguenal
Arandela de
seguridad
Cuchilla
Arandela
Perno
endurecida
de la
cuchilla Borde de salida
Ciguénal
All manuals and user guides at all-guides.com
IMPORTANTE: El perno de la cuchilla es tratado
a calo. Si es necesario sustituir los pernos,
sustituirlos sólo con pernos aprobados mostrados
en la sección Partes de Reparación de este manual.
PARA AFILAR LA CUCHILLA
AVISO: No recomendamos el afi lar la cuchilla – pero
si lo hace, asegúrese de que quede balanceada.
Se tiene que tener cuidado de mantenerla
balanceada. Una cuchilla que no está bal-
anceada va a producir eventualmente daño en
la segadora o en el motor.
• La cuchilla puede afi larse con una lima o en
una rueda rectifi cadora. No trate de afi larla
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave un
clavo en una viga o en la pared. Deje alrededor
de una pulgada de un clavo recto expuesto.
Ponga el agujero central de la cuchilla sobre la
cabeza del clavo. Si la cuchilla está balanceada
debe permanecer en la posición horizontal. Si
cualquiera de los extremos de la cuchilla se
mueve hacia abajo, afi le el extremo pesado
hasta que ésta quede balanceada.
RECOGEDOR DE CÉSPED
• El recogedor de césped puede ser rociado
con el agua de la manguera pero tiene que
estar seco cuando se vaya a usar.
• Revise su recogedor de césped a menudo
para verifi car si está dañado o deteriorado.
Se va a desgastar con el uso normal. Si se
necesita cambiar el recogedor, cámbielo
solamente por uno que sea aprobado por el
fabricante. Dé el número del modelo de la
segadora cuando lo ordene.
MOTOR
LUBRICACIÓN
Use solamente aceite de detergente de alta
calidad clasifi cado con la clasifi cación SJ–SL
de servicio API. Seleccione la calidad de visco-
sidad SAE según su temperatura de operación
esperada.
Cambie el aceite después de 25 horas de
operación o por lo menos una vez al año si la
segadora se utiliza menos 25 horas el año.
Revise el nivel del aceite del cárter antes de
arrancar el motor y después de cada cinco (5)
horas de uso continuado. Apriete el tapón del
aceite en forma segura cada vez que revise el
nivel del aceite.
PARA CAMBIAR EL ACEITE DEL MOTOR
AVISO: Antes de inclinar la segadora para dre-
nar el aceite, drene el tanque de com bus ti ble
haciendo correr el motor hasta que el tanque
esté vacio.
28
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
PROBLEM CAUSE
Loss of power 1. Rear of lawn mower
housing or cutting blade
dragging in heavy grass.
2. Cutting too much grass.
3. Dirty air fi lter.
4. Buildup of grass, leaves,
and trash under mower.
5. Too much oil in engine.
6. Walking speed too fast.
Poor cut – 1. Worn, bent or loose blade.
uneven
2. Wheel heights uneven.
3. Buildup of grass, leaves
and trash under mower.
Excessive 1. Worn, bent or loose blade.
vibration
2. Bent engine crankshaft.
Starter rope 1. Engine fl ywheel brake is on
hard to pull when control bar is released.
2. Bent engine crankshaft.
3. Blade adapter broken.
4. Blade dragging in grass.
Grass catcher 1. Cutting height too low.
not fi lling 2. Lift on blade worn off.
(If so equipped) 3. Catcher not venting air.
Hard to push 1. Grass is too high or wheel
height is too low.
2. Rear of lawn mower
housing or cutting blade
dragging in grass.
3. Grass catcher too full.
4. Handle height position not
right for you.

NEED MORE HELP?

You'll fi nd the answer and more on managemyhome.com – for free!
• Find this and all your other product manuals online.
• Get answers from our team of home experts.
• Get a personalized maintenance plan for your home.
• Find information and tools to help with home projects.
CORRECTION
1. Raise cutting height.
2. Raise cutting height.
3. Clean/replace air fi lter.
4. Clean underside of mower
housing.
5. Check oil level.
6. Cut at slower walking speed.
1. Replace blade. Tighten
blade bolt.
2. Set all wheels at same
height.
3. Clean underside of
mower housing.
1. Replace blade. Tighten
blade bolt.
2. Contact a Sears or other
qualifi ed service center.
1. Depress control bar to
upper handle before
pulling starter rope.
2. Contact a Sears or other
qualifi ed service center.
3. Replace blade adapter.
4. Move lawn mower to cut
grass or to hard surface.
1. Raise cutting height.
2. Replace blade.
3. Clean grass catcher.
1. Raise cutting height.
2. Raise rear of lawn mower
housing one (1) setting
higher.
3. Empty grass catcher.
4. Adjust handle height to suit.
