MANUAL DE INSTALACIÓN
• Lea este manual de instrucciones completamente antes de instalar el producto.
• El trabajo de instalación debe realizarse de acuerdo con el Reglamento
Eléctrico nacional y únicamente por personal autorizado.
• Después de leer completamente este manual de instalación, guárdelo para
futuras consultas.

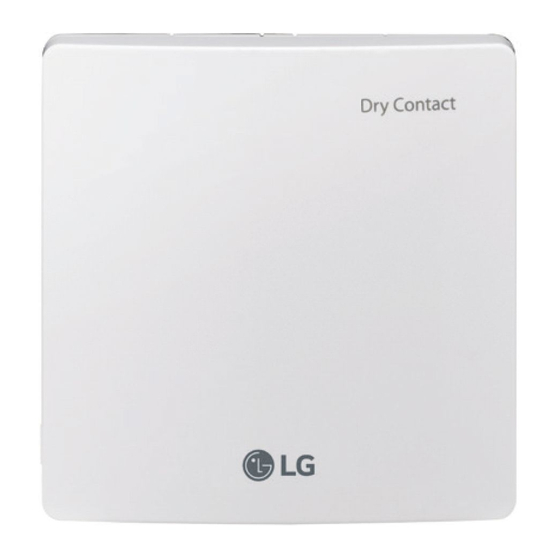

TIPO: contacto seco simple
MODELO: PDRYCB000
www.lg.com
Publicidad
Tabla de contenido
Manuales relacionados para LG V-net PDRYCB000
Resumen de contenidos para LG V-net PDRYCB000
- Página 1 • Lea este manual de instrucciones completamente antes de instalar el producto. • El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico nacional y únicamente por personal autorizado. • Después de leer completamente este manual de instalación, guárdelo para futuras consultas. TIPO: contacto seco simple MODELO: PDRYCB000 www.lg.com...
-
Página 2: Tabla De Contenido
Manual de instalación de la unidad de contacto seco ÍNDICE Precauciones de seguridad ..........3~5 Descripción general ..............6 Descripción de las partes ............8 PDRYCB000 (PCB + carcasa) ..............8 Accesorio....................9 Instalación ....................10 Guía de instalación ............... 12 Paso 1 ....................12 Paso 2 ....................13 Guía del administrador ............ -
Página 3: Precauciones De Seguridad
Precauciones de seguridad Precauciones de seguridad Para evitar daños en el usuario u otras personas y daños materiales, deben seguirse las siguientes instrucciones. n Un funcionamiento incorrecto causado por ignorar las instrucciones causará daños personales o materiales. La seriedad se clasifica según las siguientes indicaciones. ADVERTENCIA Este símbolo indica la posibilidad de muerte o heridas serias. -
Página 4: Durante El Uso
Precauciones de seguridad No instale el producto en un No instale la unidad en No coloque el producto lugar donde la lluvia pueda ubicaciones húmedas. cerca del fuego. entrar dentro del mismo. • Causa incendio. • Causa el fallo del producto. •... - Página 5 Precauciones de seguridad No derrame agua dentro del Si el producto ha sido Los niños y las personas producto. inundado, debe acudir a un mayores deben utilizar el centro de servicio o una producto bajo la supervisión tienda de instalación. de un tutor.
-
Página 6: Descripción General
Descripción general Descripción general El Contacto Seco de LG es una solución para el control automático del sistema de aire acondicionado a instancias del usuario. En resumidas cuentas, se trata de un interruptor que puede usarse para Encender/Apagar la unidad tras recibir una señal proveniente de fuentes externas, como un interruptor de llave introducida en la cerradura, de puerta o... - Página 7 Descripción general Conector de alimentación Conector de la PCB interior Conector del controlador del contacto seco Manual de instalación 7...
-
Página 8: Descripción De Las Partes
Descripción de las partes Descripción de las partes PDRYCB000 (PCB + carcasa) Carcasa delantera Carcasa trasera Carcasa metálica (delantera) Carcasa metálica (trasera) Goma PCBA Lateral Placa aislante CN-POWER: Conector CN-CC: Conector de PCB interior CN_DRY (L): Conector de CONTROLADOR SECO CN_DRY (SIG): Conector de CONTROLADOR SECO CN_DRY (COMPROBACIÓN DE ERROR): Conector de pantalla de comprobación de ERROR... -
Página 9: Accesorio
Descripción de las partes Accesorio Cable 1EA (para el controlador central) PCB de conexión (6871A30056A) *para el controlador central Cable 1EA Tornillo (conexión con la unidad interior) (para el montaje, 4EA) Abrazadera *Aviso (para el montaje, 4EA) • Este cable se utiliza para conectar el contacto seco y la unidad interior. -
Página 10: Instalación
Descripción de las partes Instalación 1) Afloje y suelte los dos tornillos que fijan el producto 2) Retire la carcasa metálica delantera presionando los puntos marcados. 3) Coloque la carcasa trasera en la dirección (izquierda o derecha) del conector. 4) Retire los 4 tornillos de las sujeciones de alambre. 5) Asegure la carcasa trasera en el lugar de instalación mediante los tornillos de fijación suministrados. - Página 11 Descripción de las partes 6) Retire los separadores de la carcasa trasera (en 2 lados) según el tamaño y la dirección del conector. 7) Conecte los cables de conexión adecuadamente conforme al método de conexión. Al conectar CN-POWER y CN_DRY (L) al cable de alimentación en el bloque de terminales, asegúrese de colocarlos dentro del agujero cuadrado de la abrazadera como se muestra en la imagen.
-
Página 12: Guía De Instalación
- Conexión del contacto seco únicamente CONTACTO SECO PCB de la unidad interior CN-CC CN-CC AC 220V - Conexión del contacto seco y del controlador central LG en caso de modelos constantes. CONTACTO SECO PCB de la unidad interior CN-CC AC 220V... -
Página 13: Paso 2
Conectar CN_DRY con la unidad de control. (Fije la PCB AUXILIAR en la posición adecuada). - Para aplicar una fuente de alimentación a través de la PCB Pantalla de funcionamiento Pantalla de comprobación de error Controlador de contacto seco LG no proporciona esta sección 4 3 2 1 RLY1 RLY2 CN-CC... -
Página 14: Guía Del Administrador
Guía del administrador Guía del administrador * Función Permite seleccionar si ENCENDER o no la unidad directamente desde la fuente externa. Esta selección se puede realizar pulsando el botón CANCELACIÓN del control remoto inalámbrico 3 veces antes de que transcurran 3 minutos del reinicio de la unidad con el control orientado hacia la unidad. - Página 15 ر ي د م ل ا ل ي ل د ة ف ي ظ و ل ا CANCEL AUTO CLEAN ة ر ش ا ب م ي ج ر ا خ ل ا ر د ص م ل ا ن م...
