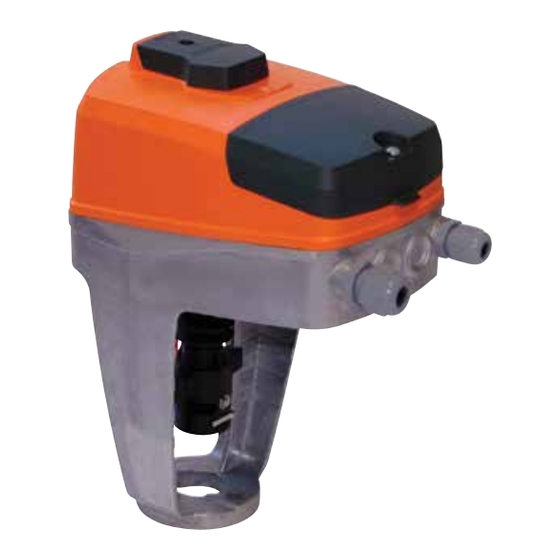

- Página 1 TA-Slider 750 Actuadores Actuador tipo push-pull, proporcional dotado de configuración digital – 750 N...
-
Página 2: Características Principales
IMI TA / Actuadores / TA-Slider 750 TA-Slider 750 Esta familia de actuadores, para todos los sistemas de control, se puede configurar digitalmente, con o sin comunicación BUS. Poseen múltiples posibilidades de configuración con una gran flexibilidad para adaptar los parámetros in situ. La posibilidad de ajustar a las necesidades del control la entrada binaria totalmente programable, el relé... - Página 3 Clase de protección: Materiales: Cable: (de acuerdo con EN 61140). Tapa: PBT Sección transversal del cable*: 0,5-2,0 mm 100-240 VAC: Clase I. Soporte: Alu EN44200 Clase de la protección I: H05VV-F o similar 24 VAC/VDC: Versión Plus con placa de Clase de la protección III: LiYY o similar relés opcional, Clase I.
-
Página 4: Operación
IMI TA / Actuadores / TA-Slider 750 Operación Ajuste Ajuste de la carrera mínima El actuador se puede ajustar con la aplicación HyTune (versión El actuador se puede configurar con una carrera mínima que IOS 8 o superior en iPhone 4S o posterior, versión Android 4.3 solo se sobrepasará... -
Página 5: Indicación Led
Indicación LED Estado Verde Totalmente retraído (vástago del actuador) Pulso largo - pulso corto Totalmente extendido (vástago del actuador) Pulso corto - pulso largo Posición intermedia Pulsos largos Movimiento Pulsos cortos Calibración 2 pulsos cortos Modo manual o sin alimentación eléctrica Código de error Rojo Alimentación eléctrica demasiado baja... -
Página 6: Esquema Eléctrico - Terminal/Descripción
IMI TA / Actuadores / TA-Slider 750 Esquema eléctrico – Terminal/Descripción Terminal Descripción Alimentación eléctrica 24 VAC/VDC Neutro para alimentación eléctrica 24 VAC/VDC y señales Alimentación eléctrica 100-240 VAC Neutro para alimentación eléctrica 100-240 VAC Señal de entrada para control proporcional 0(4)-20 mA, 500 Ω... - Página 7 Esquema eléctrico – 100-240 V 0(2)-10 VDC 3-puntos L24 M Y L24 M Y Dw Up Dw Up Dw Up Dw Up 0 VAC/VDC 0 VAC/VDC 0(2)..10 VDC 0(2)..10 VDC 0(2)..10 VDC 100-240 VAC 100-240 VAC 0(4)-20 mA Todo/nada L24 M Y Dw Up Dw Up L24 M Y...
-
Página 8: Esquema Eléctrico - Relé (Sólo Para La Versión Plus)
IMI TA / Actuadores / TA-Slider 750 Esquema eléctrico – Relé (sólo para la versión Plus) Placa de relés opcional *) Baja tensión de neutro. **) Conexión a tierra necesaria. B M X 0(4)..20 mA 0 VAC/VDC* Esquema eléctrico – Comunicación BUS (sólo para la versión Plus) Placa de comunicación Ethernet opcional... - Página 9 Señal de control: 0(2)-10 VDC, 0(4)-20 mA, 3-puntos, todo/nada Tensión de alimentación Núm Art 24 VAC/VDC 322226-10110 100-240 VAC 322226-40110 TA-Slider 750 Plus Señal de control: 0(2)-10 VDC, 0(4)-20 mA, 3-puntos, todo/nada Con entrada binaria, relés, salida mA Tensión de alimentación Núm Art 24 VAC/VDC 322226-10219...
-
Página 10: Accesorios - Elementos Adicionales
322042-81401 Los productos, textos, fotografías, gráficos y diagramas de este folleto pueden ser objeto de modificación, sin preaviso, por parte de IMI Hydronic Engineering. Para obtener información más actualizada sobre nuestros productos y sus especificaciones, visite www.imi-hydronic.com. TA-Slider 750 ES ed.7 06.2021...
