EN
INSTALLATION AND MAINTENANCE INSTRUCTIONS FOR

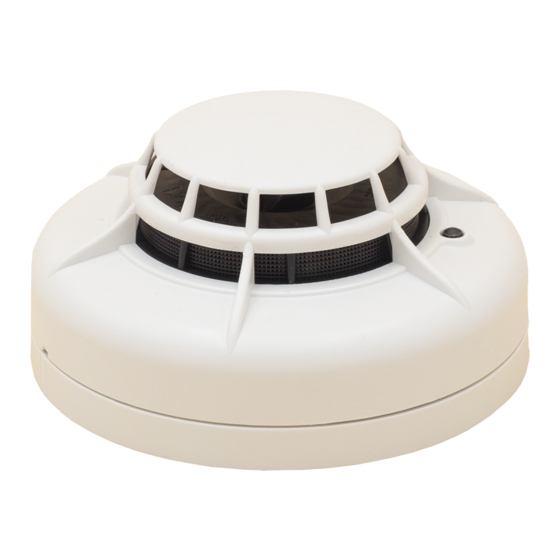

ECO1002 PHOTO-THERMAL FIRE SENSORS
SPECIFICATIONS
Supply Voltage:
8 - 30VDC
Quiescent current:
60µA Typical at 24VDC, 25°C
Maximum alarm current 80mA (Limited by panel or base resistance)
Latching Alarm:
Reset by momentary power interruption.
IP Rating:
IP20 or IP23 with WB-1 (use WB-1 only with ECO1000DBx)
See ECO1002 Technical Data Sheet for further details
WARNING - Sensor characteristics may vary from other manufacturer products.
Check compatibility with panel supplier for any limitations. eg: maximum quantity
of devices per circuit.
BASE MOUNTING AND WIRING INSTRUCTIONS
See figures 2a or 2b for terminal connections. Sensor LED position marked by diode
symbol and arrow on base wall (*)
Notes: Do not loop wire under terminals: Break the wire run to ensure supervision of
connections.
All wiring must conform to applicable local and national codes and regulations.
Each ECO1000 base is fitted with a shorting spring to connect across terminals 1 and
2 to permit loop wiring to be checked before installation of sensor heads. This spring
automatically disengages when the sensor is fitted into the base.
WARNING - Remove power from sensor monitoring circuits before installing sensors.
SENSOR INSTALLATION
1. Place the sensor into the sensor base and rotate clockwise with gentle pressure
until the sensor drops into place. Continue rotating clockwise until the slot in the
sensor cover lines up with the lines moulded in the base (See fig 1 **).
D700-03-01
2831 17
DOP-CFD036
EN54-7, EN54-5: Class A1R
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d'activités La Pièce 16
CH-1180 ROLLE, Switzerland
70°C
-30°C
60mm
50.8mm
2
1
5
3
4
R
ECO1000(D)BRx
ECO1000(D)BRxSD
2
1
4
3
5
3. After all sensors have been installed, apply power to the sensor monitoring circuits.
4. Test the sensor as described under TESTING.
2831
21
Tamper-Resistance
The removal of the small plastic tab on the base indicated in figure 1 prevents the
removal of the sensor head without a tool.
CAUTION - Dust covers must be removed before the system can be made operational.
TESTING
Smoke or Heat Method
1. Using a test smoke or heat tool from an approved manufacturer such as No Climb
Products Ltd, apply in accordance with the suppliers instructions.
2. The red LED on the sensor should latch into alarm within 40 seconds, and the control
panel should activate into alarm.
Laser Test Tool Method (Model No. ECO1000RTU)
Note: This method does not carry out a complete functional test of the sensor.
1. Align the flashing red spot produced by the laser beam with the LED on the sensor.
2. Provided the sensor has not reached its drift compensation limit, it should latch into
alarm within a few seconds, and the control panel should activate into alarm.
MAINTENANCE
1. Remove the sensor to be cleaned from the system.
2. Gently release each of the cover removal tabs that secure the cover in place and
remove the sensor cover.
3. Vacuum the outside of the screen carefully without removing it.
4. Carefully remove the screen from the sensing chamber. Replacement screens are
available.
5. Use a vacuum cleaner and/or clean, compressed air to remove dust and debris from
the sensing chamber and the inside of the screen.
6. Re-install the screen by aligning the arrow moulded on it with the arrow on the
V-
sensing chamber, sliding the screen over the chamber and applying gentle pressure
to secure it in place.
7. Reinstall the sensor cover. Align the LED with the cover assembly and snap the
cover into place, ensuring that all the cover removal tabs are correctly engaged.
8. When all the sensors have been cleaned, restore power to the circuit and test the
sensor as described in TESTING above.
WARNING - LIMITATIONS OF SMOKE SENSORS
Smoke sensors will only work when connected to a compatible control panel.
Smoke sensors have sensing limitations. They will not sense fires where smoke
does not reach the sensor, and different types of sensor will respond differently
*
to various smoke types.
Smoke sensors cannot last forever, and we recommended replacement after
V+
10 years.
