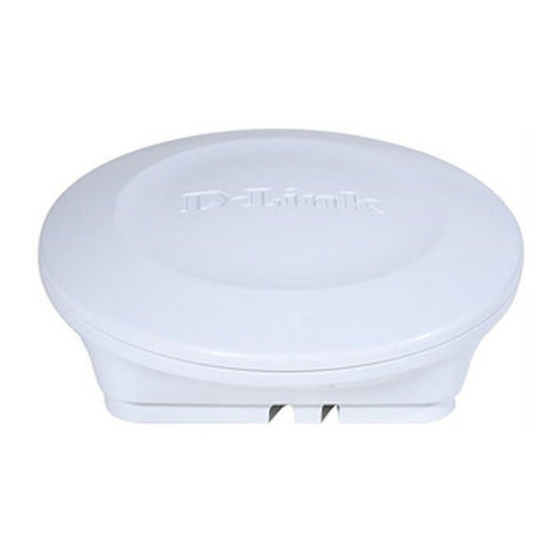

- Página 1 All manuals and user guides at all-guides.com Quick Install Guide DWL-3140AP Wireless 108G Web Smart Thin AP with PoE...
-
Página 2: System Requirements
• 5V 1.2A Power Adapter • Mounting Bracket • Mounting Kit This access point can only be used with a D-Link DES-1228P wireless switch. Please refer to the xStack user manual for configuration of the access point. D-Link DWL-3140AP Hardware Installation Guide... -
Página 3: Installation Considerations
All manuals and user guides at all-guides.com Installation Considerations D-Link wireless devices allow you access your network using a wireless connection from virtually anywhere within the operating range of your wireless network. Keep in mind, however, that the number, thickness and location of walls, ceilings, or other objects that the wireless signals must pass through, may limit the range. -
Página 4: Before You Begin
2. Do not touch or move the DWL-3140AP access point when the antennas are transmitting or receiving. 3. Do not hold any radio device so that the antenna is very close to or touching the face, eyes, or other exposed body part while the device’s radio antenna is transmitting. -
Página 5: Front Panel
All manuals and user guides at all-guides.com Front Panel Rear Panel Power Receptor Receptor for the supplied power adapter. D-Link DWL-3140AP Hardware Installation Guide... - Página 6 Ethernet its original factory default port. This LED blinks during settings. data transmission. WLAN LED A solid green light indicates a wireless connection is ready. This LED blinks during data transmission. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 7: Mounting Options
All manuals and user guides at all-guides.com Mounting Options You can mount a DWL-3140AP access point on any of the following types of surfaces: • Solid surface wall or ceiling • Tabletop Cable Requirement The Ethernet ports on the DWL-3140AP access point cannot accept a CAT 5 cable that has an uneven sheath. -
Página 8: Solid Wall Or Ceiling Installation
All manuals and user guides at all-guides.com Solid Wall or Ceiling Installation 1. Remove the mounting bracket from the DWL-3140AP. 2. Attach the bracket to the wall or ceiling. 3. Mark the points where you will use screws. Take out the bracket. - Página 9 8. Plug the CAT 5 cable into the access point. 9. Attach the access point to the mounting bracket. 10. Gently pull the power cable and the ethernet cable as you slide up to lock the access point onto the bracket. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 10: Technical Support
All manuals and user guides at all-guides.com Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: Tel: 1300-766-868 24/7(24Hrs, 7days a week) technical support http://www.dlink.com.au e-mail: support@dlink.com.au India: Tel: 1800-222-002 9.00 AM to 9.00 PM. - Página 11 All manuals and user guides at all-guides.com Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Egypt: Tel: +202-2919035 or +202-2919047 Sunday to Thursday 9:00am to 5:00pm http://support.dlink-me.com Email: support.eg@dlink-me.com...
- Página 12 All manuals and user guides at all-guides.com MEMO...
- Página 13 All manuals and user guides at all-guides.com Руководство по быстрой установке DWL-3140AP Беспроводная точка доступа 108G серии Web Smart с поддержкой PoE...
-
Página 14: Системные Требования
All manuals and user guides at all-guides.com Системные требования • Сеть с коммутатором D-Link DES-1228P Содержимое комплекта поставки • Точка доступа • Компакт-диск • Кабель Ethernet • Адаптер питания 5В 1.2A • Кронштейны для монтажа • Настенное крепление Данная точка доступа может использоваться только... - Página 15 радиоволн) в доме или офисе. Следующие рекомендации позволят увеличить радиус действия сети: Обеспечьте минимальное количество стен и потолков между адаптером D-Link и другими сетевыми устройствами - каждая стена или потолок может понижать диапазон на 1-30 метров. Расположите устройства так, чтобы количество стен или потолков было минимальным.
-
Página 16: Прежде Чем Начать
All manuals and user guides at all-guides.com Прежде чем начать Пожалуйста, прочтите следующую информацию перед началом установки: 1. Не устанавливайте точку доступа DWL-3140AP вблизи незащищенных воспламеняющихся устройств или в других взрывоопасных средах, кроме тех случаев, если они используются квалифицированным персоналом. -
Página 17: Передняя Панель
All manuals and user guides at all-guides.com Передняя панель Задняя панель Разъем питания Разъем для подключения адаптера питания. D-Link DWL-3140AP Hardware Installation Guide... - Página 18 Постоянно горит при правильном точку доступа к заводским подключении к порту Ethernet. настройкам по умолчанию. Этот индикатор мигает во время передачи данных. Индикатор WLAN 1-Постоянно горит при установлении беспроводного подключения. Этот индикатор мигает во время передачи данных. D-Link DWL-3140AP Hardware Installation Guide...
- Página 19 Если необходимо установить точку доступа на стене или другой вертикальной поверхности, расположите точку доступа так, чтобы была видна панель с логотипом D-Link, в зоне уверенного приема. Радиоантенны передают данные через верхнюю панель точки доступа, но не через основание (где крепления).
- Página 20 All manuals and user guides at all-guides.com Установка на стену или потолок 1. Снимите кронштейн для монтажа с DWL-3140AP. 2. Закрепите кронштейн на стене или потолке. 3. Отметьте места, где будут вкручены винты. Уберите кронштейн. 4. Просверлите отмеченные точки и вставьте пластиковые...
- Página 21 All manuals and user guides at all-guides.com 8. Подключите кабель категории 5 к точке доступа. 9. Прикрепите точку доступа к кронштейну. 10. Осторожно потяните кабель питания и кабель Ethernet, чтобы точка доступа надежно закрепилась на кронштейне. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 22: Техническая Поддержка
All manuals and user guides at all-guides.com Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. - Página 23 All manuals and user guides at all-guides.com Guía de Instalación DWL-3140AP Red Inalámbrica Inteligente 108G con PoE...
-
Página 24: Requerimientos Del Sistema
All manuals and user guides at all-guides.com Requerimientos del Sistema • Una Red con Switch Inalámbrico D-Link DES-1228P Contenidos del Paquete • ТPunto de Acceso • CD • Cable Ethernet • Adaptador de Energía 5V 1.2A • Soporte de Montaje •... -
Página 25: Consideraciones De Instalación
(RF) de fondo de su hogar o lugar de trabajo. La clave para maximizar el rango inalámbrico es seguir las siguientes pautas básicas: Mantenga el número de paredes y techos entre el punto de acceso D-Link y otros dispositivos de red al mínimo – cada pared y techo puede reducir el rango de sus adaptadores de 3-90 pies (1-30 metros.) Posicione sus dispositivos de... -
Página 26: Antes De Comenzar
2. No toque o mueva el punto de acceso DWL-3140AP cuando las antenas estén transmitiendo o recibiendo. 3. No sostenga ningún dispositivo de radio que se encuentre cerca de la antena, o esté... -
Página 27: Panel Frontal
All manuals and user guides at all-guides.com Panel Frontal Panel Posterior Receptor de Energía Receptor para el adaptador de energía. D-Link DWL-3140AP Hardware Installation Guide... - Página 28 Este LED parpadea durante la predeterminados de fábrica. transmisión de datos. LED WLAN Una luz verde constante indica que la conexión inalámbrica está lista. Este LED parpadea durante la transmisión de datos. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 29: Opciones De Montaje
Si usted planea instalar un AP (Punto de acceso) parcialmente en una pared o cualquier otra superficie vertical, oriente la parte superior del punto de acceso (el lado con el logo D-Link) en el sentido del área de cobertura. La radio antena transmite a través de la parte superior del punto de acceso, no a través de la parte inferior... -
Página 30: Instalación Sólida En Pared O Techo
All manuals and user guides at all-guides.com Instalación Sólida en Pared o Techo 1. Remueva el soporte de montaje del DWL-3140AP. 2. Ajuste el soporte a la pared o techo. 3. Marque los puntos donde usted utilizará tornillos. Saque el soporte. - Página 31 9. Ajuste el punto de acceso en el soporte de montaje. 10. Cuidadosamente tire el cable de energía y el cable Ethernet hacia usted y deslícelo para encajar el punto de acceso en el soporte. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 32: Soporte Técnico
SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO HORARIO... - Página 33 All manuals and user guides at all-guides.com Guia de Instalação DWL-3140AP Wireless 108G Web Smart Thin AP com PoE...
-
Página 34: Requisitos Do Sistema
• Braçadeira de Montagem • Kit de Montagem Esse access point só pode ser utilizado com um switch wireless DES-1228P da D-Link. Favor consultar o manual do usuário do xStack para a configuração do access point. D-Link DWL-3140AP Hardware Installation Guide... -
Página 35: Considerações De Instalação
O fundamental para maximizar a cobertura wireless é seguir estes princípios básicos: Minimize o número de paredes e tetos entre o access point D-Link e outros dispositivos de rede - cada parede ou teto pode reduzir a cobertura do seu adaptador de 3-90 pés (1-30 metros). - Página 36 2. Não toque ou mova o access point DWL-3140AP quando as antenas estiverem transmitindo ou recebendo. 3. Não segure nenhum dispositivo de rádio de tal maneira que a antena fique muito próxima ou tocando a face, olhos ou outra...
-
Página 37: Painel Frontal
All manuals and user guides at all-guides.com Painel Frontal Painel Traseiro Receptor de Alimentação Receptor para o adaptador de alimentação fornecido. D-Link DWL-3140AP Hardware Installation Guide... - Página 38 Ethernet. Este LED pisca durante padrão de fábrica originais. a transmissão de dados. LED WLAN Uma luz verde constante indica que uma conexão wireless está pronta. Este LED pisca durante a transmissão de dados. D-Link DWL-3140AP Hardware Installation Guide...
- Página 39 Se você planeja instalar um AP em uma parede parcial ou outra superfície vertical, oriente a parte superior do access point (o lado com o Logo D-Link) na direção da área de cobertura desejada. As antenas de rádio transmitem através da parte superior do access point, mas não através da parte inferior (onde está...
- Página 40 All manuals and user guides at all-guides.com Instalação em uma Parede ou Teto Sólido 1. RRetire a braçadeira de montagem do DWL-3140AP. 2. Prenda a braçadeira à parede ou teto. 3. Marque os pontos onde você vai colocar os parafusos. Retire a braçadeira.
- Página 41 8. Conecte o cabo CAT 5 no access point. 9. Prenda o access point à braçadeira de montagem. 10. Puxe suavemente o cabo de alimentação e o cabo ethernet conforme você desliza-os para cima para prender o access point na braçadeira. D-Link DWL-3140AP Hardware Installation Guide...
-
Página 42: Suporte Técnico
Você pode encontrar atualizações de software e documentação de usuário no site da D-Link Brasil. A D-Link fornece suporte técnico gratuito para clientes no Brasil durante o período de vigência da garantia deste produto. Suporte Técnico para clientes no Brasil: Horários de atendimento:... - Página 43 All manuals and user guides at all-guides.com 快速安裝手冊 DWL-3140AP 108G Web Smart 無線基地台 (含 PoE 功能)
- Página 44 All manuals and user guides at all-guides.com 系統需求 • 含 D-Link DES-1228P 無線交換器的網路。 包裝內容 • 無線基地台 • 光碟 • 乙太網路線纜 • 5V 1.2A 電源變壓器 • 固定架 • 固定工具組 本無線基地台僅能與 D-Link DES-1228P 無線交換器搭配使 用。請參考 xStack 使用手冊了解無線基地台設定方式。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 45 度角切入，則厚度可達近 3 呎 (1 公尺)。若以 2 度角切入，厚度可 達 42 呎 (14 公尺)!請妥善擺放裝置，讓訊號以直線距離穿過牆壁或 天花板 (而不是以某角度切入)，以提升訊號強度。 建材也會影響訊號。硬質門版或鋁門窗會降低訊號範圍。請妥善安排 無線基地台、無線路由器與電腦的位置，讓訊號穿透薄的石牆或開放 的門。玻璃、鋼鐵、金屬、含絕緣質的牆壁、水 (魚缸)、鏡子、檔案 櫃、磚塊與水泥會使無線訊號衰減。 請將裝置遠離電子裝置或會產生 RF 雜訊的裝置，至少 3-6 呎 (1 – 2 公尺) 遠。 若您使用 2.4GHz 無線電話或 X-10 裝置 (如吊扇、燈與家用保全系 統)，則無線訊號會大幅減甚至完全消失。請讓 2.4GHz 電話基地台 盡可能遠離無線裝置。即使未使用無線電話，基地台依然會傳送訊 號。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 46 1. 請勿將 DWL-3140AP 無線基地台靠近無遮蔽的雷管，或置於爆炸 性環境，除非該裝置經專業人士修改。 2. 當天線在傳輸或接收訊號時，請勿觸摸或移動 DWL-3140AP 無線 基地台。 3. 當裝置天線在傳輸訊號時，請勿拿取裝置，讓天線靠近或觸碰臉 部、眼睛或身體其他部位。 4. 在危險環境使用無線裝置前，請先參照當地法規、國家法規與安 全法規，得知使用限制。 5. 請勿在打雷時連接、切斷 DWL-3140AP 無線基地台的纜線，或使 用 DWL-3140AP 無線基地台。 6. DWL-3140AP 無線基地台僅供室內使用。請勿將本裝置安裝於室 外。 7. 將纜線接上 DWL-3140AP 無線基地台之前，請先清潔 CAT 5 接 頭針腳，降低灰塵對連線的干擾。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 47 All manuals and user guides at all-guides.com 前端面板 後端面板 電源插孔 變壓器插孔。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 48 All manuals and user guides at all-guides.com 後端面板 乙太網路連接埠 使用乙太網路纜線將DWL-3140AP 連到 DES-1228P 交換器。 電源 LED 綠燈恆亮表示電源 供應器連接正確。 重設 LED LAN 按下重設按鈕，可將 綠燈恆亮表示有連接 無線基地台還原至工 到乙太網路埠。燈號 廠預設值。 閃 爍 表 示 資 料 傳 輸 中。 WLAN LED 綠燈恆亮表示無線連接已 可使用。燈號閃爍表示資 料傳輸中。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 49 若要把 AP 裝在不完整的牆壁或垂直表面上，請將無線基地台上方 (印有 D-Link 標誌那一面) 朝向您要發射訊號的區域。無線基地台上 方會有無線電天線的訊號，但底部 (固定架裝設處) 則沒有。 DES-1228P 無線交換器建議 D-Link 建議您先安裝、設定好 DES-1228P 無線交換器，再安裝無線 基地台。若已為無線基地台安裝並設定好交換器，那麼將纜線插入 無線基地台時，便可立刻驗證纜線連接的有效性。 警告： DWL-3140AP 只能接收 802.3af 相容來源、D-Link DES-1228P 無線交換器或 D-Link 核可的電源注入器的電源。將無線基地台接上 未經 D-Link 核可的 Power over Ethernet (PoE) 裝置，將可能損壞裝 置。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 50 All manuals and user guides at all-guides.com 硬質牆壁或天花板安裝 1. 將 DWL-3140AP 的固定架取下。 2. 將架子固定在牆壁或天花板上。 3. 將要鑽螺絲的地方做記號。取下架子。 4. 在記號處鑽洞，並插入塑膠製牆壁架。 5. 將電源線與 CAT5 纜線穿過固定架。 6. 使用隨附的螺絲將架子固定。使用乙太網路纜線將 DWL-3140AP 連到 DES-1228P 交換器。 7. 將電源線插入存取點。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 51 All manuals and user guides at all-guides.com 8. 將 CAT5 纜線插入存取點。 9. 將存取點裝在固定架上。 10. 小心拉動電源線與乙太網路纜線，使存取點固定在架子上。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 52 All manuals and user guides at all-guides.com D-Link 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣 地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣 地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 服務時間：週一至週五，早上9:00到晚上9:00 (不含周六、日及國定假日) 網 站：http://www.dlink.com.tw 電子郵件：dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地 分公司的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 產品維修： 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。...
- Página 53 All manuals and user guides at all-guides.com Petunjuk Pemasangan DWL-3140AP Web Smart Thin AP Nirkabel 108G dengan PoE...
-
Página 54: Isi Paket
All manuals and user guides at all-guides.com Kebutuhan Sistem • Jaringan dengan Switch Nirkabel D-Link DES-1228P Isi Paket • Access Point • CD • Kabel Ethernet • Power Adapter 5V 1.2A • Mounting Bracket • Mounting Kit Access Point ini hanya dapat digunakan dengan switch nirkabel D-Link DES-1228P. - Página 55 Berikut ini adalah cara-cara dasar untuk me-maksimalkan jarak cakupan nirkabel: Usahakan agar jumlah dinding dan atap di antara access point D-Link dengan peralatan jaringan yang lain se-minimal mungkin – setiap dinding atau atap dapat mengurangi jarak cakupan adapter nirkabel antara 1-30 meter.
- Página 56 All manuals and user guides at all-guides.com Sebelum Memulai Bacalah petunjuk-petunjuk berikut ini sebelum memulai: 1. Jangan menggunakan DWL-3140AP di lingkungan yang mudah meledak kecuali telah dimodifikasi secara benar oleh orang- orang yang kompeten. 2. Jangan menyentuh atau memindahkan accsess point DWL-3140AP ketika sedang terjadi pengiriman dan penerimaan sinyal dari antena.
- Página 57 All manuals and user guides at all-guides.com Panel Depan Panel Belakang Soket Power Soket untuk memasang power adapter. D-Link DWL-3140AP Hardware Installation Guide...
- Página 58 Warna hijau menandakan untuk mengembalikan adanya koneksi ke port access point Ethernet. akan pengaturan awal. berkedip-kedip selama terjadi perpindahan data. Lampu LED WLAN Warna hijau menandakan koneksi nirkabel sudah siap. LED akan berkedip-kedip selama terjadi perpindahan data. D-Link DWL-3140AP Hardware Installation Guide...
- Página 59 • Permukaan padat dinding atau atap • Di atas meja Kebutuhan Kabel Port Ethernet pada access point DWL-3140AP tidak dapat menerima kabel CAT 5 yang isinya tidak genap. Konektor RJ-45 dari kabel tersebut tidak akan dapat terpasang dengan baik di access point.
- Página 60 All manuals and user guides at all-guides.com Pemasangan di Dinding atau Atap 1. Lepaskan gantungan dari DWL-3140AP. 2. Pasang gantungan di dinding atau atap. 3. Beri tanda dimana akan dipasang sekrup. Lepaskan gantungan. 4. Lubangi tanda tadi dan pasang gantungan plastik.
- Página 61 All manuals and user guides at all-guides.com 8. Pasang kabel CAT5 ke access point. 9. Pasang access point ke gantungan. 10. Tarik perlahan-lahan kabel power dan Ethernet pada saat memasang access point di gantungan. D-Link DWL-3140AP Hardware Installation Guide...
- Página 62 All manuals and user guides at all-guides.com Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id...
- Página 63 All manuals and user guides at all-guides.com 設置マニュアル DWL-3140AP PoE 対応 ワイヤレス スマートアクセスポイント...
- Página 64 All manuals and user guides at all-guides.com システム必要条件 • 本製品を使用するには集中管理スイッチ D-Link DES-1228Pが必要です。 パッケージの内容 本体 • CD-ROM • ネットワークケーブル（カテゴリ5） • 電源アダプタ（5V、1.2A） • マウントブラケット • ウォールマウントキット • 本製品は集中管理スイッチ D-Link DES-1228P以外のスイッ チに接続及び、使用することができません。詳しくはスイッチ のユーザマニュアルをご確認ください。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 65 本製品の使用により、無線ネットワークの範囲内にて無線ネットワークを使用することが 可能になりますが、壁や天井など無線信号が通過する物体の数や厚さ、場所などにある 障害物により、無線ネットワークの制約を受ける場合があります。一般的には、構造物の 材質や設置場所での無線周波数のノイズが動作範囲に影響を与えます。無線ネットワー クを快適にご使用いただくために次のガイドラインを確認してください。 本製品と他のネットワークデバイスとの間に入る壁や天井の数等の障害物を できるだけ少なくしてください。一枚の壁や天井の影響により、本製品の動作 範囲は1 ～ 30 メートルの範囲となります。間に入る障害物の数を減らすよう デバイスの設置場所を工夫してください。 ネットワークデバイス間の直線距離にご注意ください。厚さ50 センチの壁を45 度の角度で無線信号が通過する時、通り抜ける壁の厚みは約1メートルになり ます。2 度の角度で通過すると、通り抜ける厚みは14 メートルになります。信号 が障害物をなるべく直角に通過するような位置にデバイスを設置し、電波を受 信しやすくしてください。 無線信号の通過性能は建築材料により異なります。金属製のドアやアルミの 金具などは使用範囲を狭める可能性があります。無線LAN デバイスや無線 LAN アダプタ使用のコンピュータの設置は、信号がなるべく乾式壁か開放さ れた戸口などを通るような位置に設置してください。 ガラス、鉄、断熱材入り の壁、水槽、鏡、キャビネット、レンガやコンクリートなどの素材や物体なども 無線信号の妨げになる場合がありますので、ご注意ください。 周波数ノイズを発生する電気機器や家電製品からは、最低でも1～2メートル 離してデバイスを設置してください。 2.4GHz周波数のコードレス電話や該当する機器をご使用の場合、無線接続が 急に切断されたり、全く接続できなくなる場合があります。できる限り該当製品 をデバイスから離してご使用ください。電話を使用していない時であっても信号 は発信されています。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 66 All manuals and user guides at all-guides.com 設置の前に 設置の前に下記の事項にご注意ください。 1. 資格のある管理者の指示・監視がある場合を除き、開封された雷管 や爆発物のある環境で本製品を使用しないでください。 2. 受発信中に本製品への接触・移動などはしないようにしてください。 3. 本製品を持って使用しないでください。通信時にアンテナに顔や目、 肌を近づけたり、触れたりしないでください。 4. 危険と思われる場所でのご使用の場合、地域や国の規制、使用区 域の安全管理者に使用の可否を確認してください。 5. 雷雨時に本製品の設定やケーブルの接続・切断を行わないでくださ い。 6. 本製品は屋内でのみ使用してください。屋外での設置・使用をしな いでください。 7. ほこりなどが理由の接続不良を避けるために、接続前にネットワー クケーブルのコネクタやポートの清掃をお願いいたします。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 67 All manuals and user guides at all-guides.com 前面 背面 電源コネクタ 付属の電源アダプタを接 続します。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 68 All manuals and user guides at all-guides.com 背面 ネットワークケーブルを使用 し、本製品を「DES-1228P」 に接続してください。 POWER LED 電源が供給され準備状態に なると緑色に点灯します。 RESET LAN LED 工場出荷時の設定に戻し LANポートに接続すると緑色 ます。 に点灯します。データ転送時 には点滅します。 WLAN LED 無線接続が使用可能になると 緑色に点灯します。データ転 送時には点滅します。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 69 All manuals and user guides at all-guides.com 取り付けオプション 本製品を壁面や天井、宅所などに設置、取り付けをすることができま す。 ケーブル要件 本製品のLANポートは接続部が平らでないケーブルを使用することが できません。通常のカテゴリ5以上のUTPケーブル（8線結線）をご使用く ださい。 壁面設置時について 壁もしくはその他垂直面に本製品を設置する場合、アクセスポイントの 上部(D-Linkロゴの横)を希望するワイヤレス接続域に向けて設置してく ださい。無線通信はアクセスポイントの下部（ブラケットのある）ではなく 上部から発信されます。 DES-1228ワイヤレススイッチについて 本アクセスポイントをインストールする前にDES-1228Pの設置、設定を 行うことを推奨いたします。事前にDES-1228Pが設置され、本製品向け に設定されている場合、ネットワークケーブルを差し込むだけで本アク セスポイントへの無線接続を行うことができます。 警告: 本製品は802.3af準拠の機器からの電源供給を受けるように設計されて おり、集中管理スイッチD-Link DES-1228供給器からPoE給電を受ける ことができます。D-Link製品以外のPoE機器からの給電は本製品の故 障、破損の原因となりますのでご注意ください。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 70 All manuals and user guides at all-guides.com 壁面、天井への設置 1.DWL-3140AP からマウントブラケットを取り外します。 2.壁か天井にブラケットを取り付けます。 3.ネジを使用する場所を決めて印を付けます。ブラケットを取り外します。 4.マークした場所に穴をあけて、マウントキット取り付け用のネジを使用 してネジ穴に合わせて取り付けます。 5.マウントブラケットから電源ケーブルとネットワークケーブルを通します。 6.付属のネジを使用してブラケットを取り付けます。本製品とDES-1228P をネットワークケーブルで接続します。 7.アクセスポイントに電源ケーブルを差し込みます。 DES-1228PからPoE給電する場合は不要です。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 71 All manuals and user guides at all-guides.com 8.アクセスポイントにネットワークケーブルを差し込みます。 9.アクセスポイントをブラケットに取り付けます。 10.電源ケーブルとネットワークケーブルを引きながら、アクセスポイント がブラケットに固定されるまで上にスライドさせます。 D-Link DWL-3140AP Hardware Installation Guide...
- Página 72 All manuals and user guides at all-guides.com Technical Support この度は弊社製品をお買い上げいただき、誠にありがとうございます。 下記弊社Webサイトからユーザ登録及び新製品登録を 行っていただくと、ダウンロードサービスにて サポート情報、ファームウェア、ユーザマニュアルを ダウンロードすることができます。 ディーリンクジャパン Webサイト URL:http://www.dlink-jp.com Ver. 1.01(I) 2008/12/18 290726003140A12...
