2

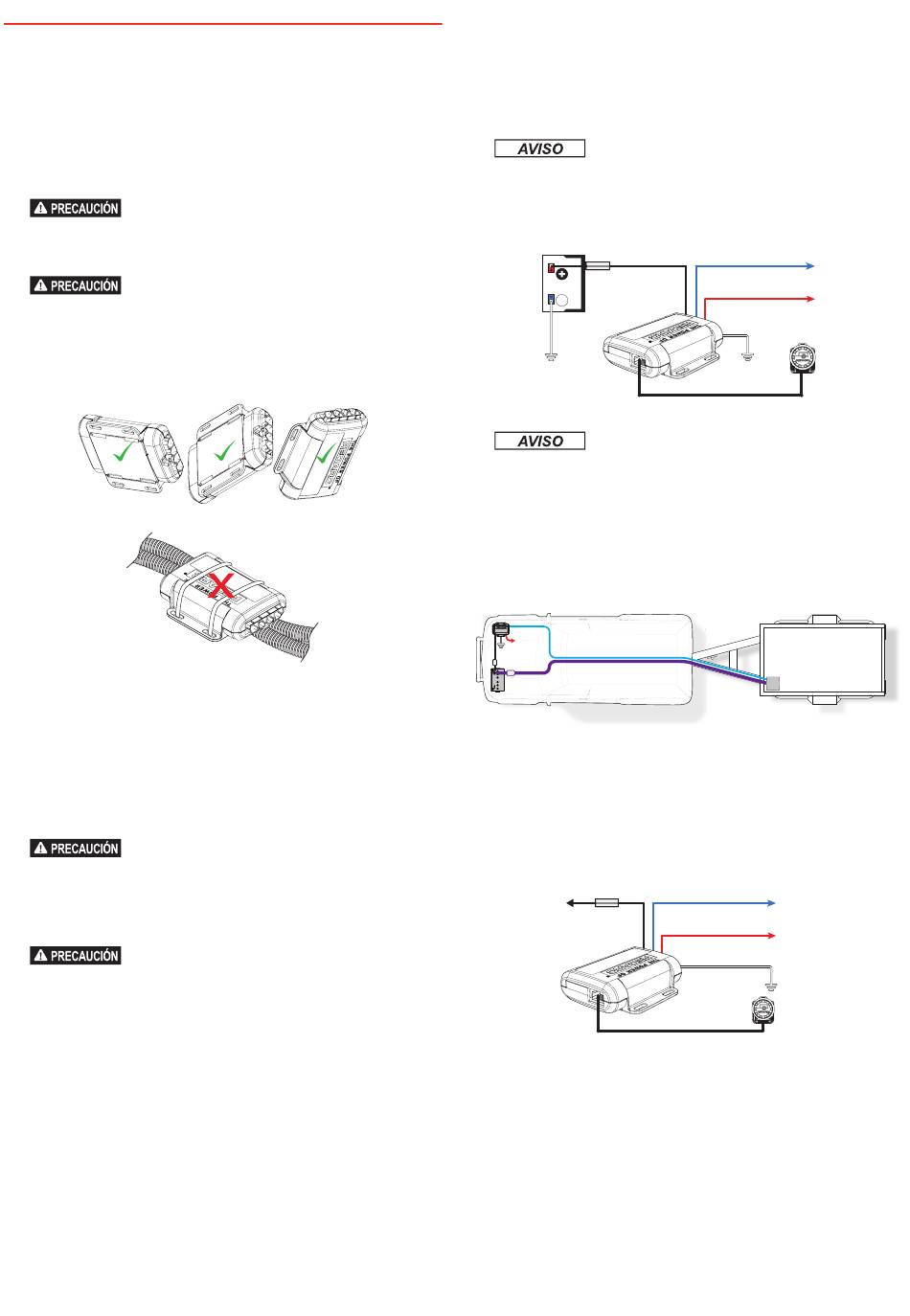

INSTALACIÓN
2.1
Montaje de la unidad principal
El Tow-Pro
®
Liberty debe montarse dentro de la cabina del vehículo utilizando tornillos
M4 u otros métodos de ajuste seguro en los puntos de montaje provistos. Es esencial
montar la unidad en una ubicación que permita el acceso a la ubicación del cabezal
remoto a través del cable del cabezal remoto incluido.
El Tow-Pro
Liberty se puede montar en cualquier orientación siempre que
®
la instalación sea segura y la unidad principal no pueda moverse ni cambiar de
orientación una vez instalada. Un cambio de orientación afectará la calibración del
sistema.
Asegúrese de que el Tow-Pro
ubicación fija. Si no se monta de manera segura, se producirán mediciones
imprecisas de la fuerza de frenado y un frenado incorrecto del remolque.
Asegúrese de que el Tow-Pro
vehículo y lejos de cualquier condición ambiental que pueda causar daños,
incluido el calor del motor, la inmersión en agua, la niebla salina, el goteo
de agua y la humedad. La exposición a estas condiciones puede causar
daños en los circuitos de la unidad y puede ocasionar un frenado errático
del remolque.
Cualquiera orientación segura OK
No monte en cables o cableados
2.2
Cableado del controlador de freno
El Tow-Pro
Liberty se vende sin un arnés de cableado.
®
REDARC Electronics fabrica un arnés de cableado universal, así como varios arneses
de cableado específicos del vehículo para una instalación rápida y fácil.
Para vehículos más antiguos que no están cubiertos por nuestra gama de arneses
de cableado donde se requiere una instalación personalizada, se debe usar el "Arnés
universal" TPH-025. Por favor, siga las instrucciones siguientes para todas las
instalaciones personalizadas.
Se debe instalar un fusible o disyuntor de valor adecuado para proteger el
sistema del vehículo. Consulte las instrucciones de instalación para obtener
instrucciones específicas sobre dónde instalar el fusible o el disyuntor y
para conocer la clasificación adecuada de fusible o disyuntor. El fusible o el
disyuntor deben instalarse lo más cerca posible de la batería.
Asegúrese de que el (los) cable (s) y todas las conexiones utilizadas para
instalar el Tow-Pro
Liberty tengan una clasificación adecuada para
®
suministrar la corriente requerida para operar simultáneamente los frenos
eléctricos del remolque y las luces de freno. Un cableado incorrecto puede
resultar en una reducción (o pérdida total) del frenado del remolque y / o
daños a la propiedad o persona.
2.2.1
Conexión del cable rojo (luz de freno del vehículo)
Los requisitos para una conexión adecuada de un cable de activación del controlador
de freno son bastante específicos. Este punto de conexión debe:
•
Proporcionar la salida de voltaje "Iniciar batería" * mientras se aplican los
frenos del vehículo.
•
Tener una salida de 0 voltios mientras no se aplican los frenos del vehículo
•
Aceptar la entrada de voltaje de la batería cuando se opera la accionamiento
manual del controlador de freno e ilumine al menos las luces de freno del
remolque.
•
Aceptar la entrada de voltaje de la batería como se indica arriba sin causar
ningún daño, operación falsa del vehículo o indicación de falla errónea.
No se debe instalar un relé para conducir el cable rojo ya que esto evitaría que la
Liberty esté montado de forma segura en una
®
Liberty esté instalado dentro de la cabina del
®
función de accionamiento funcione y puede introducir picos de voltaje peligrosos.
* La salida de voltaje de la batería de arranque significa, directamente desde la batería
de arranque y dentro de 0.4V del voltaje de suministro (cable negro).
2.2.2
Diagramas De Cableado - Frenos Eléctricos
El Tow-Pro
Liberty está diseñado para operar frenos eléctricos solo en sistemas
®
eléctricos de 12V. Para la selección del cable, consulte la guía del calibre de cableado
en la Sección 4.
El cable de alimentación de entrada (negro) debe conectarse directamente
al terminal positivo de la batería de arranque a través de un fusible o
disyuntor y no a través de una fuente de encendido.
Disyuntor 30A
(CBK30-EB)
12V batería
de encendido
-
Tierra
2.2.3
Diagramas de cableado - Frenos eléctricos / hidráulicos
Consulte siempre las especificaciones del fabricante para su sistema
de frenado eléctrico / hidráulico antes de instalar y usar el Tow-Pro
Liberty.
Sistemas de frenos de remolque eléctricos / hidráulicos
El Tow-Pro
Liberty está diseñado para operar sistemas de frenos de remolque eléctricos
®
y sistemas de frenos de remolque eléctricos / hidráulicos. Sin embargo, la mayoría de los
sistemas eléctricos / hidráulicos requieren una alimentación de energía de 12V separada
para la bomba hidráulica. Por ejemplo:
Tow-Pro
Señal
de Freno
Cable de salida (Azul)
Fuente de alimentación para
sistema eléctrico / hidráulico
12V Arranque
de Batería
Para la selección del cable, consulte la guía del calibre de cableado en la Sección 4.
2.2.4
Diagramas de cableado - Vehículos con sistema de bus CAN
Muchos vehículos modernos utilizan un sistema de bus CAN para indicar cuándo
aplicar los frenos del vehículo según lo exijan los sistemas de seguridad, incluidos
el control de crucero adaptativo, el control de estabilidad, el frenado de emergencia
autónomo (AEB) y el control de descenso en pendientes. Para estos vehículos, REDARC
recomienda la siguiente configuración de cableado.
Disyuntor 30A
(CBK30-EB)
Arranque
de Batería
Negro
Fuente de señal de freno - Interruptor de pedal de freno
El suministro de la señal de freno en el pedal de freno solo detectará eventos de
frenado cuando se presione el pedal de freno (y se active el interruptor) y no las
aplicaciones de freno activadas por otros sistemas a bordo como AEB. Nota: Solo
conéctese al interruptor del pedal del freno si lo especifica el vehículo el fabricante.
3
12AWG / 3.0mm²
12AWG / 3.0mm²
Azul
Negro
Rojo
14AWG / 1.6mm²
14AWG / 1.6mm²
Blanco
Sistema eléctrico/
hidráulico
A un remolque eléctrico
Azul
Al freno del vehículo de 12V
Disparador de luz
Rojo
Blanco
Controles de montaje
A un remolque eléctrico
de 12V Frenos
Al freno del vehículo de 12V
Disparador de luz
(véase la sección 2.2.1)
Controles de montaje
en tablero
para Tow-pro.
®
de 12V Frenos
Tierra
en tablero
para Tow-pro.
