Introducción

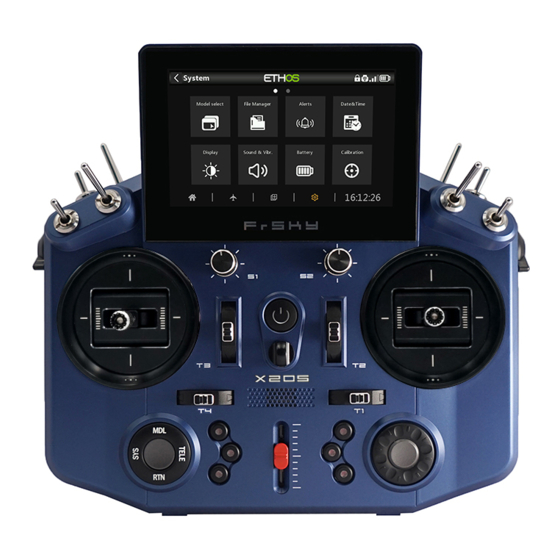

El Tandem X20S es un transmisor de radio de doble banda pionero, se basó en los comentarios y la experiencia con radios anteriores y
agrega muchas características nuevas, como una pantalla táctil a color, un diseño ergonómico que brinda una comodidad sin precedentes
en la mano. En el lado de RF, le hemos dado el poderoso sistema de RF, el sistema de RF dual TD, que no solo reitera las características
combinadas de los sistemas de RF FRSKY900MHz y 2.4GHz. El TD se caracteriza por su verdadero control remoto simultáneo de doble
banda con telemetría, lo que permite una latencia increíble e inigualable de 4 ms de extremo a extremo. Esta radio viene con Ethos, un
sistema completamente nuevo que brinda a los usuarios una experiencia poderosa, intuitiva y flexible que maximiza la diversión del
pasatiempo.
Disposición
Pantalla de visualización
Interruptor de alimentación
SF
SE
SB
SA
Deslizador
Palo
sistema,
MDL, MDL
DISP,
RTN
Altavoz
Barra de transporte
Módulo
Bahía
SWJ
SWI
Batería
Cubrir
FrSky Electronic Co., Ltd.
Agregue: F-4, Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Asistencia técnica: sales4tech@gmail.com
Ajuste cardán
Desatornille los cuatro tornillos en la tapa trasera del control remoto, abra la tapa trasera del control remoto, puede
ajustar el Gimbal.
Instale el tornillo
Instale el tornillo
bluetooth audio
Este módulo de audio puede conectar sus dispositivos de audio Bluetooth inalámbricos y funcionar como una transmisión. Abra
la configuración inalámbrica en el menú del sistema ETHOS, seleccione "Audio" y haga clic en "Buscar", luego abra su dispositivo
de audio Bluetooth inalámbrico y conéctelo.
Carga del equilibrio de la batería de litio 2S a través de USB-C:
El indicador LED verde indica:
Led encendido: en carga/Led apagado: fin de carga/parpadeo: fallo de carga Tamaño
del compartimento de la batería: 84*41,5*20 mm (L*W*H)
Nota: 1. Cargue la batería con el adaptador USB (Voltaje: 5V+0.2V Corriente:＞2.0A) cuando utilice el
Función de carga USB.
2. Cuanto menor sea el voltaje de carga inicial, mejor será el efecto de carga cuando las celdas de diferencia
de voltaje superen los 50 mV entre las dos.
Controles de navegación
El control de navegación izquierdo hace RTN, SYS, MDL, DISP y Page UP/Down. El control de navegación derecho se desplaza y
entra. Tanto los controles de navegación como la pantalla táctil se pueden usar para controlar el sistema.
MDL
Sistema Operativo ETHOS
Crear el modelo
Paso 1: Primero vaya a Configuración del sistema, luego haga clic en Seleccionar modelo para seleccionar el tipo de modelo.
FrSky Electronic Co., Ltd.
Agregue: F-4, Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Asistencia técnica: sales4tech@gmail.com
FrSky TANDEM X20S Manual
Antena interna 2.4G
Cambiar
● SA: 3 posiciones; Palanca Corta
● SB: 3 posiciones; Palanca Larga
● SC: 3 posiciones; Palanca Larga
● SD: 3 posiciones; Palanca Corta
SH
● SE: 3 posiciones; Palanca Corta
SG
● SF: 2 posiciones; Palanca Larga
● SG: 3 posiciones; Palanca Corta
CAROLINA DEL SUR
● SH: 2 posiciones; Momentáneo, Palanca larga
Dakota del Sur
Deslizador
Puede elegir el interruptor y definir su
posición en el menú HARDWARE.
Palo
1. La tarjeta Micro SD no se proporciona con el envío.
2. El puerto USB es para actualizar, leer/escribir
tarjetas Micro SD y memoria interna de
Gancho
contenido de radio y carga.
3. Smart Port es para actualizar el firmware de todos los
dispositivos FrSky S.Port.
Botón personalizado
Puerto de tarjeta micro SD
900M Interno
Antena Puerto USB tipo C
Puerto de auriculares
ANT2
ext. Antena 900M
www.frsky-rc.com Contáctenos: frsky@frsky-rc.com
01140187
FrSky TANDEM X20S Manual
Instale el tornillo
Afloje los cuatro tornillos de
montaje, gire el cardán a un
ángulo adecuado y apriete
los tornillos.
www.frsky-rc.com Contáctenos: frsky@frsky-rc.com
01140187
Versión
1.0
Antena Infinito 24
Antena opcional de alta ganancia de
2,4 GHz recomendada para lograr un
mayor rendimiento y un mayor
alcance.
+X
+Z
+ Y
Conector SMA
Nota: mantenga la aeronave en el rango de radiación óptimo de la antena direccional en todo momento.
Especificaciones
● Dimensión: 212*200*95 mm (L*An*Al)
● Peso: 809 g (sin batería)
● Sistema operativo: ETHOS
● Módulo RF interno: TANDEM
● Número de canales: hasta 24 canales
● Rango de voltaje de funcionamiento: 6,5 ~ 8,4 V (batería de litio 2S)
Características
● El módulo RF interno de doble banda TD 900M/2.4G
incorporado admite múltiples modos de trabajo
- Modo 2.4G ACCST D16 (Compatible con receptores ACCST con D16 V2 o FW posterior)
- Modo 2.4G ACCESS (Compatible con receptores ACCESS)
-
Modo ACCESS 900M (Compatible con los receptores ACCESS R9 868/915MHz)
- *
Capaz de trabajar simultáneamente en modo ACCESO
-
Modo TD de 2,4G y 900M
Puerto inteligente
-
Superbaja latencia y control de largo alcance con telemetría
puerto de entrenamiento
- *
Alcance de hasta 50 a 100 KM y latencia de extremo a extremo de hasta 4 ms
ANT1
● Pantallas táctiles a color de 800*480
ext. Antena 2.4G
● 6 botones personalizados de modo rápido (frontales) y 2 botones momentáneos (posteriores)
● Bahía de módulo externo tipo Lite
● Sensor de giroscopio de 6 ejes incorporado
● Todas las molduras y perillas de metal CNC
● Alertas de vibración háptica y salidas de voz
● Advertencia de indicador de soporte de antena externa SWR
● Admite sistema de recarga para batería de iones de litio 2S (interfaz USB tipo C)
● Sistema de entrenamiento inalámbrico PARA de alta velocidad (compatible con FreeLink App3.0)
● Gimbals de sensor Hall de alta precisión con panel de metal totalmente CNC
● ETHOS: el sistema operativo más potente, flexible e intuitivo para su radio.
-
Diseño de interfaz de usuario claro e intuitivo
-
Admite modos de operación dual de pantalla de radio (táctil y no táctil)
- Admite cambio de varios idiomas
-
Versión de hardware/software y detección de versión de fábrica
-
Admite la ejecución de LUA Scripts (en progreso)
● Todos los cardanes con sensor Hall de alta precisión CNC
● Módulo inalámbrico de audio incorporado
Agregue: F-4, Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Asistencia técnica: sales4tech@gmail.com
Versión
1.0
Paso 2: Configure el canal del modelo y cree el nombre del modelo.
Procedimiento de configuración del modelo - Módulo
interno Paso 1:
Elija el MÓDULO INT. Luego ENCIENDA RF INTERNA, seleccione la ANTENA EXTERIOR o INTERNA (las antenas internas duales y
la antena externa funcionan simultáneamente mientras selecciona la ANTENA EXTERNA).
Configure el Modo para RF interno TANDEM X20S correspondiente a su receptor (ACCESO, ACCST D16).
Agregue: F-4, Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Asistencia técnica: sales4tech@gmail.com
FrSky TANDEM X20S Manual
Antena Zipp9 (868MHz) / Zipp9 (915MHz)
+X
868 MHz
+ Y
+Z
● Temperatura de funcionamiento: -10℃~60℃ (14℉~140°F)
● Voltaje del adaptador USB: 5 V + 0,2 V.
● Corriente del adaptador USB: >2.0A
● Resolución LCD táctil retroiluminada: 800*480
● Compatibilidad: receptores ACCST D16 y ACCESS
(Compatible con Receptores TD)
NUEVO
FrSky Electronic Co., Ltd. www.frsky-rc.com
01140187
FrSky TANDEM X20S Manual
Toque la pantalla o use las teclas de navegación para ingresar al
menú del sistema RF.
FrSky Electronic Co., Ltd. www.frsky-rc.com
01140187
Versión
1.0
+X
915 MHz
+ Y
+Z
Conector SMA
Contáctenos: frsky@frsky-rc.com
Versión
1.0
Interno
