Manual de instalación y programación
Descripción técnica
4.1
Dispositivos internos
R
A
B
A
B

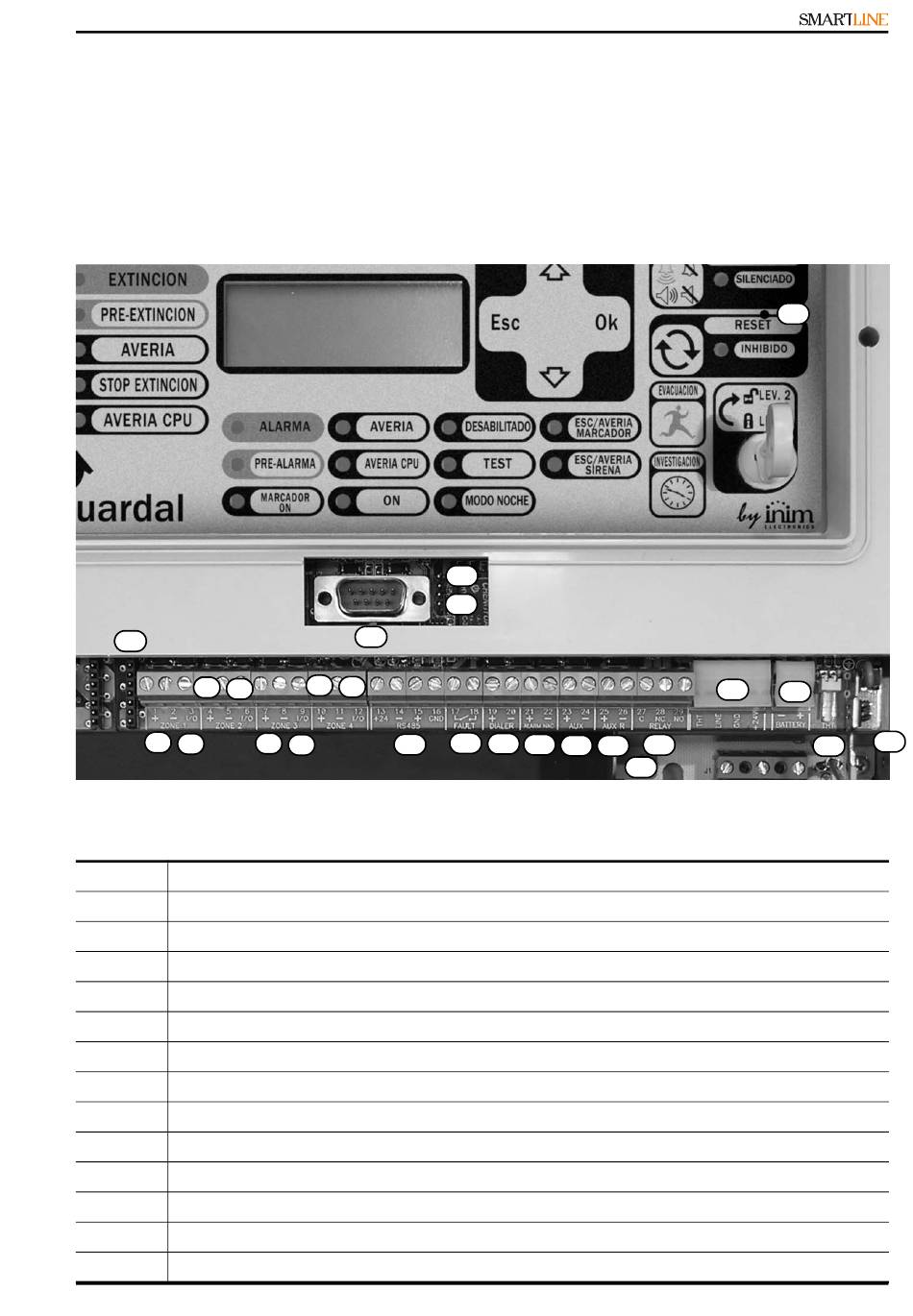

Figura 5 - Circuito principal SmartLine
Componentes principales
[A]
Terminales de las zonas de detección (+ / -)
[B]
Terminales E/S de las zonas
[C]
Terminales del bus RS485 para la conexión de repetidores, máximo. 0.9A
[D]
Puero serie RS232 para conexión de PC
[E]
Salida de fallo (contacto seco)
[F]
Salida supervisada para transmisor
[G]
Salida supervisada de alarma
[H]
Salida de 24 V 0.8A para carga externa
[I]
Salida de 24 V - Off durante el Reset - de 0.8 A para carga externa
[J]
Contacto seco programable (Alarma por defecto)
[K]
Conector para conexión a tierra de la fuente de alimentación
[L]
Conector para la fuente de alimentación
[M]
Conector para la batería
[N]
Conector para la prueba térmica de las baterías
Descripción técnica
D
A
B
A
B
C
Q
P
E
F
G
H
I
Capítulo 4
S
L
M
J
K
O
N
15
