2. Alinee la muesca de la unidad de estado sólido con el conector en la placa base y deslice la unidad de estado sólido en ángulo en la
ranura.
3. Reemplace el tornillo (M2x3.5) que fija la unidad de estado sólido a la placa base del sistema.
Siguientes pasos
1. Coloque la cubierta.
2. Siga el procedimiento que se describe en
Después de manipular el interior del
dispositivo.
Ventilador del sistema
Extracción del ventilador del sistema
Requisitos previos
1. Siga el procedimientos que se describen en
Antes de manipular el interior del
dispositivo.
2. Extraiga la cubierta.
Sobre esta tarea

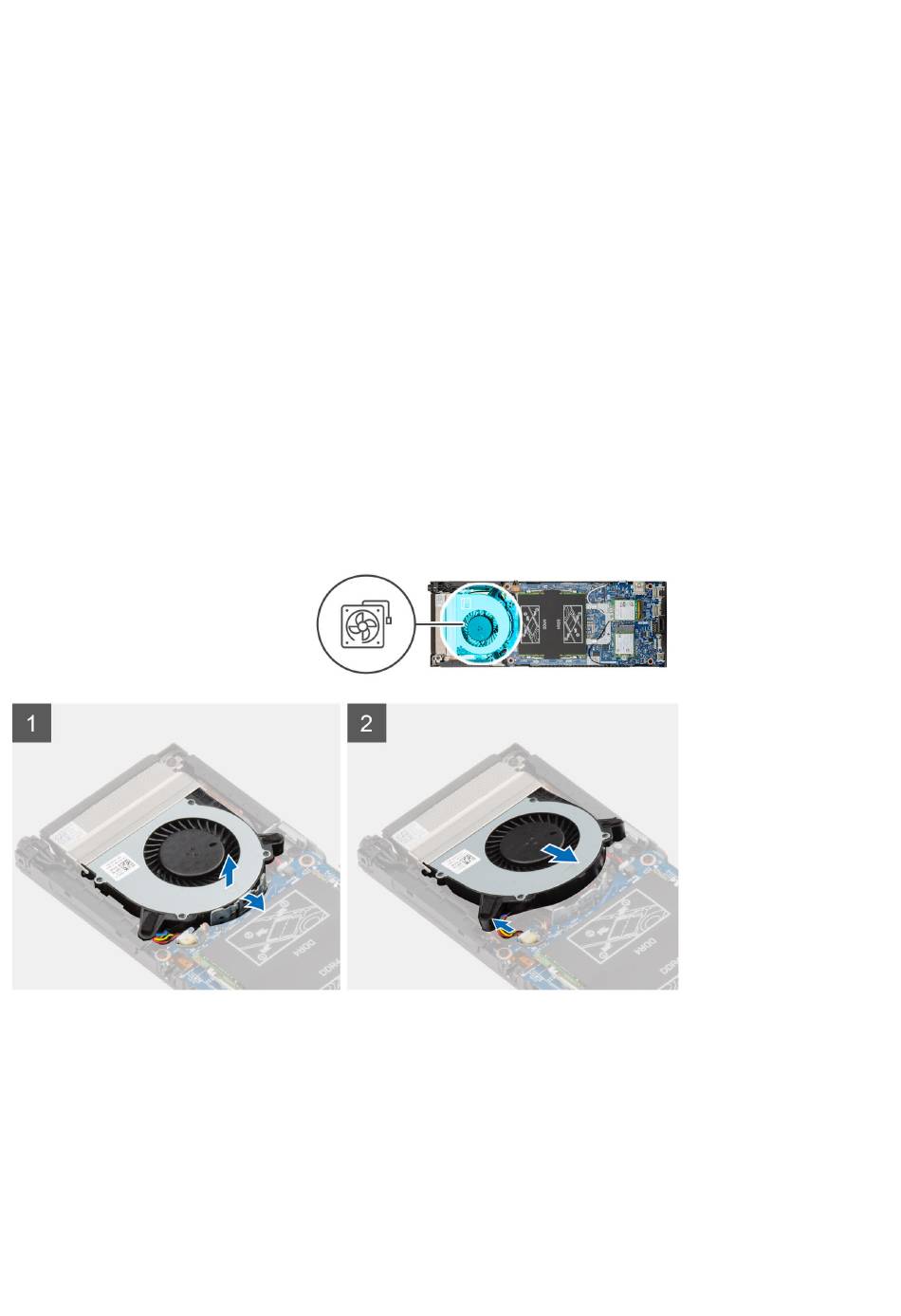

En la ilustración, se indica la ubicación del ventilador del sistema y se proporciona una representación visual del procedimiento de
extracción.
Pasos
1. Libere el ventilador del sistema del gancho de retención de la bandeja del ventilador.
2. Desconecte el cable del ventilador del sistema del conector en la tarjeta madre del sistema.
3. Deslice el ventilador del sistema para extraerlo de los rieles de fijación del soporte del disipador de calor.
22
Extracción e instalación de componentes
