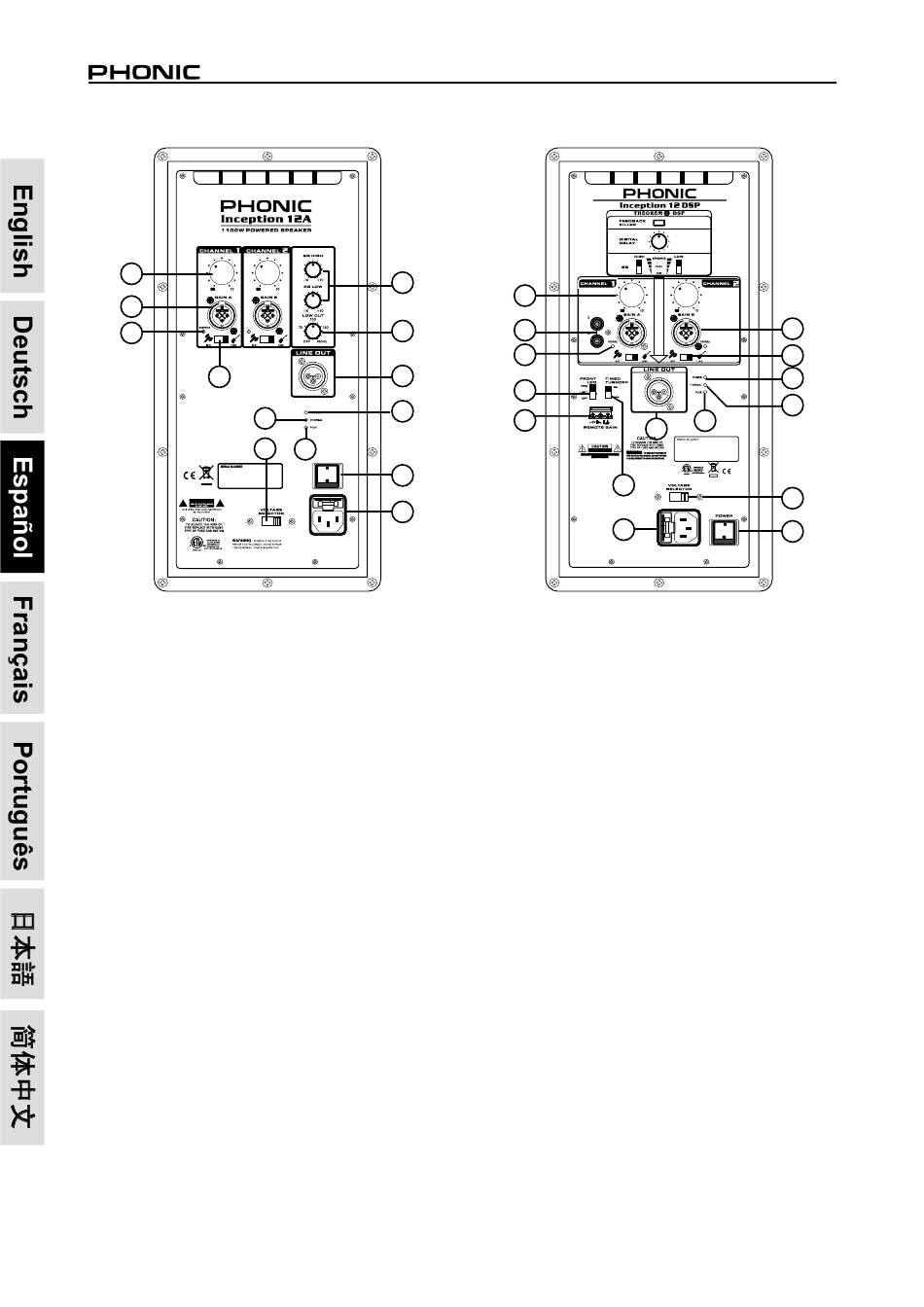

DETALLES DEL PRODUCTO

5
1

2
1
16
1. Jack de Entrada Combo
Los altavoces Inception están diseñados para aceptar señales de
nivel por línea o micrófono mediante jacks machos de ¼" phone
o XLR (balanceados o desbalanceados). Los usuarios pueden
seleccionar el modo de entrada usando el
ubicado abajo del jack de entrada.
2. Interruptor Mic/Línea
Al ser configurado el Mic, este interruptor permitirá el jack de
entrada combo correspondiente acepte las señales de niveles del
micrófono. Cuando está configurado a Línea, el jack de entrada
aceptará virtualmente todas las otras señales de entrada.
3. Indicador Sig/Peak
Cuando cualquier señal es recibida por el canal de entrada, el
indicador del canal Sig/Peak se iluminará en VERDE. Si la señal
peak comienza a brillar en ROJO. En este caso, le sugerimos
reducir el nivel de salida de su fuente de señal.
4. Entradas RCA (solo modelos DSP)
El Canal 1 ofrece entrada de conectores RCA para entrada directa
para dispositivos de grado de consumo tales como reproductores
CD y MP. La señal será sumada para salida mediante el altavoz
y desde el conector línea de salida.
5. Control de Ganancia
Estos controles permiten a los usuarios en ajustar las señales
de entrada desde los jacks de entrada Combo. Al configurarlo a
la posición izquierda (-∞ dB) será completamente cortado de la
señal de entrada, y si es configurado a la posición derecha añadirá
100dB para incrementar la señal.
6. Salida de Línea
La salida de línea enviará la mezcla final a la entrada de señal
del canal 1 y 2, permitiendo la señal en ser usada por altavoces
adicionales u otros dispositivos. Bajo ninguna circunstancia
conecte este conector de salida a la entrada de la unidad al
mismo tiempo. Esto causará un salto de audio frecuencia y nivel
extremadamente desagradable.
2
10
11
6
12
14
17
15
interruptor Mic/Línea
5
4
3
8
7
6
9
15
7. Atenuador Remoto de Ganancia (solo modelo DSP)
Un conector phoenix de  pin está para ajustar remotamente
el volumen del altavoz Inception 12DSP. También puede ser
usado para configurar el altavoz a modo de standby. Al variar el
voltaje en en centro, los pin entre +5 (ofrece en +5Vpin) y el pin
de tierra, el volumen puede ser controlado por línea. El voltaje
en el pin central puede ser creado usando un
proporcionado desde una fuente externa. Los usuarios pueden
encablar su potenciómetro a controles numerosos de altavoces
de una sola vez.
Una conexión manual o relay puede ser logrado entre el pin
central y el pin de suelo para configurar el altavoz Inception en
modo de independiente.
ADVERTENCIA: NO emplear más de +5V o menos que el del suelo
al pin central, ya podrá causar resultados de malfuncionamiento a
la unidad. Nosotros no recomendamos que los usuarios conecte
el pin central directamente al +5V pin.
8. Modo LED Frontal (solo modelo DSP)
Este interruptor ayuda al usuario a determinar la operación
del indicador LED en la parte frontal del altavoz Inception. Los
usuarios pueden decidir si el LED indica la potencia si está
encendida (on), apagado (off) o activado en limitado.
9. Turnoff cronometrado (solo modelo DSP)
Este interruptor permite que los usuarios en activar y desactivar
la función de tiempo apagado cronometrado del altavoz Inception.
Si está activo, el altavoz se apagará por sí mismo después de 5
minutos sin operar.
10. Ecualizador de 2-bandas (Solo Inception 12A )
Estos dos controles permiten al usuario en boost y cut frecuencias
altas y bajas por ±10 dB.
Inception 12A / Inception 12DSP
1
2
12
13
14
16
17
potenciómetro o
