Manuales relacionados para SUNNERGY SUN TL Serie
Resumen de contenidos para SUNNERGY SUN TL Serie
- Página 1 Manual Inversores Sunnergy® Sunnergy® Energías Renovables www.sunnergy.com.mx Versión 1.0...
-
Página 2: Tabla De Contenido
Pantalla LCD Funciones de operación Parámetros de monitoreo Parámetros históricos Estadística Configuración de parámetros Información del sistema Fallas Control del inversor Configuración de modo Selección de certificación de la red 7. Solución de problemas Manual Inversores Sunnergy® Serie SUN TL... -
Página 3: Introducción
1. Introducción Gracias por adquirir inversores solares Sunnergy® de la serie SUN TL conectados a la red. Estos inversores transfieren la energía de CC generada por los módulos fotovoltaicos a la energía senoidal de CA de la red pública. La energía se inyecta a la misma frecuencia y voltaje que la red eléctrica. -
Página 4: Reglas De Seguridad
• Retire e instale el inversor con las herramientas adecuadas para garantizar un funcionamiento seguro y normal; evitar lesiones físicas o incluso la muerte. Las personas también necesitan medidas de protección mecánica, como ropa de trabajo apropiada y zapatos de protección. Manual Inversores Sunnergy® Serie SUN TL... -
Página 5: Operación Conectada A La Red
• Cuando los módulos fotovoltaicos están expuestos a la luz (incluso si es tenue), el generador suministra voltaje de CC al inversor. • Los inversores solares interconectados a la red Sunnergy® son sólo para módulos solares de silicio cristalino. Operación conectada a la red •... -
Página 6: Descripción Del Producto
CA que tiene la misma frecuencia y voltaje que la red pública. Los inversores solares Sunnergy® sirven para sistemas interconectados y su entrada de CC está compuesta únicamente por módulos solares de silicio cristalino cuyos polos negativos y positivos no están conectados a tierra. -
Página 7: Instalación Correcta
Sunnergy® Cargas Protecciones Centro de de CA Carga • Los módulos solares recomendados deben cumplir con la clasificación IEC61730 Clase A. • Los inversores solares interconectados son sólo para módulos solares de silicio cristalino. Manual Inversores Sunnergy® Serie SUN TL... -

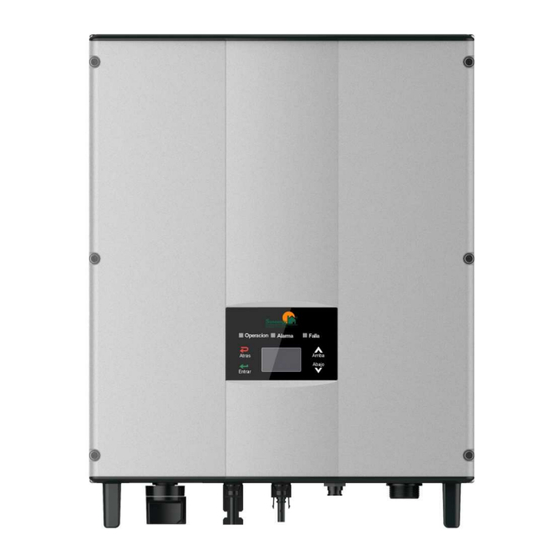

Página 8: Partes Del Producto
Cámara de enfriamiento Extracción de calor Radiador Disipación del calor Etiqueta técnica Parámetros y precauciones Modelos Potencia Máxima Potencia de Salida Modelo MPPT CC (W) CA (W) SUN2.0TL 2200 2000 SUN3.0TL 3200 3000 SUN5.0TL2M 5500 5000 Manual Inversores Sunnergy® Serie SUN TL... -
Página 9: Parámetros Técnicos
0-95% , sin condensación Sobrevoltaje CC, supervisión aislamiento de CC, sobrecorriente CC, interruptor detección de falla a Protección tierra (GFDI), anti isla, sobrecalentamiento, sobrevoltaje y cortocircuitos. Comunicación Display/monitor Idiomas Inglés, Chino, Alemán y Holandés Puertos RS485 Manual Inversores Sunnergy® Serie SUN TL... -
Página 10: Parámetros Mecánicos
Inspeccione la información del pedido y la etiqueta de identificación para asegurarse de que el producto es el ordenado. Si no corresponde con su pedido por favor no abra la caja y comuníquese con su distribuidor Sunnergy® de inmediato. Revise que el paquete no esté dañado externamente. Si tiene algún problema, póngase en contacto con el proveedor lo antes posible. -
Página 11: Herramientas
Apretar taquetes expansivos Llave allen M6 Montar estructuras y clemas estructuras y clemas Desarmadores Fijar cableado CA Fijar cableado CA Multímetro Comprobar polaridad CC y voltajes Comprobar polaridad CC y Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL... -
Página 12: Lugar De Instalación
Deje espacio suficiente alrededor del inversor para facilitar la instalación, para facilitar la instalación, extracción y ventilación. 4) La temperatura ambiente La temperatura ambiente deberá estar en el rango de -25°C +60°C. +60°C. Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL... - Página 13 7) La superficie de instalación debe ser perpendicular a la línea h a superficie de instalación debe ser perpendicular a la línea horizontal. orizontal. Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL...
-
Página 14: Interruptores Magnetotérmicos
SUN5.0TL2M CC600V, 2PxK16A 2PxC32A ó 2PxC40A *Los inversores Sunnergy® tienen integrado interruptor de CC Montaje Puesto que el lugar de instalación puede ser de materiales de construcción diferentes, el inversor se puede instalar por métodos de montaje diferentes. Tomemos como ejemplo el entorno de instalación típico, el manual describe cómo instalar el inversor en un muro de hormigón o... - Página 15 Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL...
-
Página 16: Instalación Eléctrica
• Todos los cables deben estar firmemente unidos, no dañados, debidamente aislados y dimensionados adecuadamente. • Observe siempre la tensión y corriente nominal definidas en este manual. Nunca exceda los límites. Conexión de módulos solares Manual Inversores Sunnergy® Serie SUN TL... -
Página 17: Conexión De Ca
• Los módulos solares conectados con el inversor deben ser los configurados. De lo contrario, pueden producirse daños en el dispositivo, funcionamiento inestable o incendio. Conexión de CA 1) Tomar medidas de protección contra descargas eléctricas y cortocircuitos de acuerdo con los códigos de seguridad eléctrica locales. Manual Inversores Sunnergy® Serie SUN TL... -
Página 18: Operación
Los indicadores "Alarma" o "Falla" están encendidos o Alarma Falla parpadeando: el inversor está encendido, pero se pro parpadeando: el inversor está encendido, pero se produce un fallo. duce un fallo. Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL... -
Página 19: Apagado
Comprobar la función de desconexión del inversor: utilice Comprobar las pantalla LCD, realice la operación "apagado" y "encendido". características Semestral Revisar la etiqueta de advertencia en el inversor, si es necesario de seguridad reemplazarla. Manual Inversores Sunnergy® Serie SUN TL... -
Página 20: Panel De Operación
CC (A001 o E001). 3) Generación de energía pero falla del ventilador (E006 o E012). lta de entrada de CC (A001 o E001). 3) Generación de energía pero falla del ventilador (E006 o E012). Fallo recuperable Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL... -
Página 21: Botones De Control
Manual Manual Inversores Sunnergy® Serie SUN TL Serie SUN TL... -
Página 22: Funciones De Operación
Pulse "Arriba" y "Abajo" en la interfaz principal para seleccionar "Monit Param", y luego presione "Entrar" para ver los parámetros. Vaya a la página anterior o siguiente con los botones de "Arriba" y "Abajo" y regrese pulsando el botón "Atrás". Manual Inversores Sunnergy® Serie SUN TL... -
Página 23: Parámetros Históricos
Potencia total producida, ahorro total de energía y “Latest 30 days” reducción total de CO₂ en los últimos 30 días. Potencia total producida, ahorro total de energía y “Latest 1 year” reducción total de CO₂ en el último año. Manual Inversores Sunnergy® Serie SUN TL... -
Página 24: Configuración De Parámetros
Configuración de parámetros Pulse "Arriba" y "Abajo" en la interfaz principal para seleccionar "Setup Menu" y, a continuación, pulse "Entrar" para ver los parámetros. Los parámetros se pueden establecer en esta interfaz. Menús LCD Manual Inversores Sunnergy® Serie SUN TL... - Página 25 "Atrás" para salir. La contraseña por defecto es "0000"; el usuario puede entrar en la configuración de parámetros sin contraseña. Si la contraseña no es "0000", el usuario puede entrar en la configuración de parámetros con contraseña. Manual Inversores Sunnergy® Serie SUN TL...
- Página 26 Select Country Entrar en la interfaz y editar el país con las teclas "Arriba" o "Abajo" (para México elegir "Others"). Después presionar "Entrar" para guardar y presionar "Atrás" para salir. Manual Inversores Sunnergy® Serie SUN TL...
- Página 27 10% a 100%; ③ P.Factor: incluye el modelo normal (valor predeterminado "1"), el modo avanzado actual y el modo de histéresis de corriente y el rango de ajuste es -0,9-0,99. (Solo inversores trifásicos tienen esta función ③) Manual Inversores Sunnergy® Serie SUN TL...
- Página 28 Esta función sólo es válida para inversores a 2 fases. La contraseña es necesaria cuando entra en la interfaz personal. Obtenga la contraseña del proveedor si es necesario (contraseña del proveedor: 2678). Puede fijar la tensión de arranque MPPT de 120V a 160V bajo el submenú de "MPPT start volt". Manual Inversores Sunnergy® Serie SUN TL...
- Página 29 La contraseña se requiere cuando entra en la interfaz de "Run Param". Obtenga la contraseña del proveedor si es necesario (contraseña del proveedor: 2678). Configure "ACUV Volt", "ACUV time" y otros bajo los submenús relacionados, y luego presione "Arriba" y "Abajo" para modificar, y finalmente presione "Entrar" para confirmar. Manual Inversores Sunnergy® Serie SUN TL...
- Página 30 "Arriba" y "Abajo" para modificar, y finalmente presione "Entrar" para confirmar. Generalmente, sólo es necesario ajustar el valor "ACUV" y "ACUF" para la protección "ACUV" y "ACUF". Y es necesario establecer "ACOF1" y "ACOF2" juntos para protección de "ACOF". Manual Inversores Sunnergy® Serie SUN TL...
-
Página 31: Información Del Sistema
Pulse "Arriba" y "Abajo" en la interfaz principal y luego presione "Entrar" para ver el submenú. On/Off control Controle el "On/Off" a través del panel. Pulse "Arriba" y "Abajo" en la interfaz de control para seleccionar la operación. Presione "Entrar" para asegurar la operación y presione "Atrás" para regresar. Manual Inversores Sunnergy® Serie SUN TL... -
Página 32: Configuración De Modo
100V de entrada de tensión de CC, la pantalla LCD de trabajo, y el interruptor de CA apagado, puede consultar y modificar el modo de entrada CC a través de la pantalla LCD y el teclado. Manual Inversores Sunnergy® Serie SUN TL... -
Página 33: Selección De Certificación De La Red
Pulse el botón "Arriba" o "Abajo" para navegar por el país (para México seleccionar “Other”), oprima el botón “Entrar” para completar el ajuste. El usuario puede cambiar la ubicación de la siguiente manera: Pantalla LCD MENU→Main Menu: Setup→Setup Menu: Country→Country Manual Inversores Sunnergy® Serie SUN TL... - Página 34 Pantalla LCD MENU→Main Menu: System Info→ System Information: Cert. Area→Cer\ficate Area Países disponibles y su certificación de la red País Certificación Germany VDE0126, AR-N4105 G83/G59 Australia AS4777 Greece VDE0126 Denmark TF321 Holland C10/C11 China Thailand Other VDE0126 Manual Inversores Sunnergy® Serie SUN TL...
- Página 35 Singapur AS4777.3, 230-240 400-415 Nueva AS/NZS3100 Zelanda Dinamarca TF321 220-230 380-400 (Denmark) Holanda (Holland) C10/C11 220-230 380-400 Bélgica Luxemburgo CQC/CF001 China Tailandia (Thailand) 127 (95- 220-240 VDE0126 220-480 Otros (Other) 165) (185-265) Italia ENEL Manual Inversores Sunnergy® Serie SUN TL...
-
Página 36: Solución De Problemas
Se ha desactivado la comunicación DSP E009 Int Comm Error de comunicación interna maestro-esclavo Gran corriente de fuga del sistema o Revisar cableado, conectores y E010 ILeek Fail el inversor terminales Manual Inversores Sunnergy® Serie SUN TL... - Página 37 CA/CC terminales. E020 PowerReversed Potencia CC invertida Revisar polaridad cadenas CC Si tiene cualquier problema, contacte con su distribuidor autorizado Sunnergy® y proporcione la siguiente información: Modelo del inversor:__________________________________________________ Número de serie del inversor:___________________________________________ Versión del sistema: o Versión 1:_____________________________________________________ o Versión 2:_____________________________________________________...
