Manuales relacionados para Zoning ZITY
Resumen de contenidos para Zoning ZITY

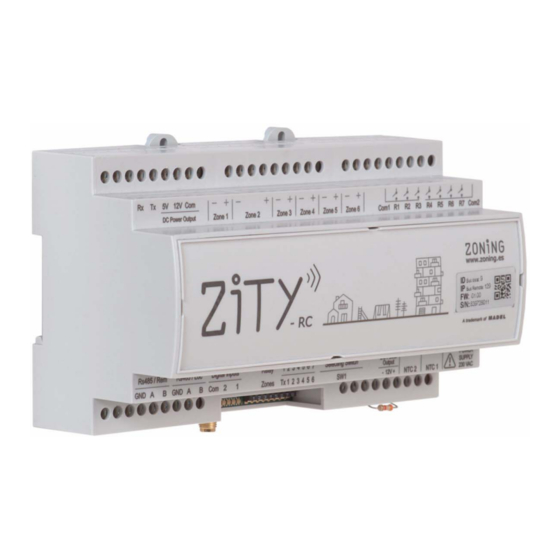

- Página 1 Sistema de zonificación ZITY Manual de instalación y funcionamiento Servicio de Asistencia técnica: P.O. BOX 5 08540 Centelles (Barcellona) Tel. (+39) 902 550 290 T +34 93 889 80 91 www.zoning.es...
-
Página 2: Tabla De Contenido
Inhibidores de frecuencia y aparatos vía radio que trabajan en un modo de emisión permanente que fun- cionen en la misma banda de frecuencia (433 MHz), pueden perjudicar el funcionamiento normal del ZONING. El siste- ma está preparado para trabajar sobre dos frecuencias distintas (433.92 y 434.33 MHz) para minimizar este tipo de La instalación debe ser realizada solo por personal autorizado. -
Página 3: Conexionado Del Sistema
Bus de comunicación remoto Antena de transmisión radio RS485 para comunicación 433/434 MHz (solo en centra- les ZITY-RC) domótica /BMS o Netbox Fig.1 Conexión de todos los componentes de ZONING SYSTEM en la central de control ZITY V8.21... -
Página 4: Esquemas De Conexión
Central de control ZITY 1.1-A Sistema de expansión directa, con pasarela de comunicación y termostatos vía radio. V 8.21... - Página 5 Manual de Instalación 1.1-B Sistema de expansión directa, con pasarela de comunicación y termostatos por cables. V8.21...
- Página 6 Central de control ZITY 1.1-C Sistemas Hidrónicos por aire. Fan-coil Para el conexionado de los termostatos, compuertas motorizadas y Netbox. Referirse a los esquemas anteriores. Fan Coil 4t Fan Coil 2t FAN-COIL 2 TUBOS Tipo Autonomo Colectivo Ubicación Tubo entrada...
- Página 7 Para ello se deben instalar 2 módulos de central ZITY, el pri- Las sondas NTC se conectan a cada uno de los equipos de pro- mero controla la instalación tipo aire con compuertas motori- ducción, según la funcionalidad requerida.
-
Página 8: Alimentación
Por ejemplo, en una instalación combinada de Fan-coil y de suelo radiante, la central ZITY-RC (W) que gestiona el fan-coil debe montar las sondas según el tipo de control requerido, y la central de control ZITY-RC (W)/MC que controla el sistema radiante deberá... -
Página 9: Instalaciones Con Más De 6 Zonas
Manual de Instalación 1.4 Instalaciones con más de 6 zonas En instalaciones con más de 6 zonas se conectará 1 módulo de expansión de zona (7/12) que permi- te controlar hasta 12 zonas. La conexión de los 2 módulos se realizará mediante el bus local del equipo. -
Página 10: Configuración El Sistema
2.3 Vincular y configurar los termostatos 2.3.A Termostatos radio RC con ZITY-RC: Vincular los termostatos y la central de control, realizando los pasos siguientes : • Localice en la etiqueta frontal el número de Identificación (ID radio) de la central ZITY y asocie este número a cada uno de los termostatos . - Página 11 Manual de Instalación 2.3.A Termostatos ZOE-RC con ZITY-RC: Después de localizar el ID radio correspondiente de la central ZITY-RC, asigne un número de zona a cada termostato y seleccione qué termostato va a ser el MASTER o el Slave 2.3.B Termostatos ZEUS-RC con ZITY-RC: Asignar numero ID / zona / Master-slave.
- Página 12 Central de control ZITY 2.3.B Termostatos ZEBRA con ZITY-W (cables) 1 Vincular los termostatos y la central de control, realizando los pasos siguientes: • Termostato Master: definir un único Master por instalación . Configurar los menús 5 (Master/Slave), 6 (Flexifan), 9 (Modos Activos), 14 (Número de Zona) y 16 (Bloqueo de Teclado).
-
Página 13: Aprendizaje Y Puesta En Marcha
3.2 Salir del modo aprendizaje 3.3 Arranque en modo funcionamiento normal 1 Volver a subir la tensión de la central ZITY . 1 Esperar 30 segundos desde que se ha detectado el último com- 2 Al alimentar la central, empezará a trabajar normalmente ponente. -
Página 14: Errores Más Frecuentes
4 Errores más frecuentes 4.1 Para todas las instalaciones : ERROR INDICATOR CAUSA SOLUCIÓN • Verificar que llega tensión a la central ZITY Al alimentar 230 VAC en la Falta de tensión o central, no se enciende sin aprendizaje (230VAC ±10%). -
Página 15: Para Instalaciones De Expansión Directa
Modo Local. En el caso de sistemas remotos verificar que el modo se envía por el canal Rs485/Rem . • REvisar la posición del switch 7 de la ZITY o las modalidades activas del termostato, pa- ra evitar que no se esté trabajando en mo- dos de frío o calor radiante. -
Página 16: Configuración Avanzada Termostatos Zoe-Rc
Central de control ZITY Configuración avanzada termostato ZOE-RC : Los cronotermostatos ZOE-RC disponen de un menú experto (Se2) para poder configurar diversos parámetros del sistema. Los parámetros que se pueden configurar se muestran en la tabla siguiente: Parámetro Descripción Valores Frecuencia radio Fr00 = 433 Mhz;... -
Página 17: Configuración Avanzada Termostatos Zeus-Rc
Manual de Instalación Configuración avanzada termostato ZEUS-R C: Los termostatos ZEUS-RC disponen de un menú experto para poder con- figurar diversos parámetros del sistema. Para acceder al menú de configuración avanzada se debe seguir el siguiente este proce- dimiento. Parámetro Descripción Valores Frecuencia radio... -
Página 18: Configuración Avanzada Termostatos Zebra
Manual de Instalación 6 Configuración avanzada termostato ZEBRA: Los cronotermostatos ZEBRA disponen de un menú para poder configurar diversos parámetros del sistema. Los parámetros que se pueden configurar se muestran en la tabla siguiente : Para entrar en el menú, realice los siguientes pasos : •... - Página 19 Central de control ZITY Parametro Parametro Descripción Valories ZEBRA V1 ZEBRA V2 Modos activos 0= Frío aire + Fan; 1= calor aire + fan; 2= frío/calor aire + fan (*); 3= Calor radiante; 4= Frío radiante, 5= Frío + Calor radiante;...
-
Página 20: Características Técnicas Y Garantía
El procedimiento a seguir en el caso de devolución en garantía de los equipos del sistema ZONING de Madel es el siguiente: Ante cualquier problema debe ponerse en contacto con el servicio de asistencia técnica de MADEL (902.550.290) que intentaran resolver los posibles problemas y dudas de la instalación. Es importante llamar desde el lugar de instalación del equipo para realizar in situ las pruebas necesarias para diagnosticar el equipo.
