EUCHNER TP Serie Manual De Instrucciones

Manual de instrucciones del interruptor de seguridad TP...
Utilización correcta

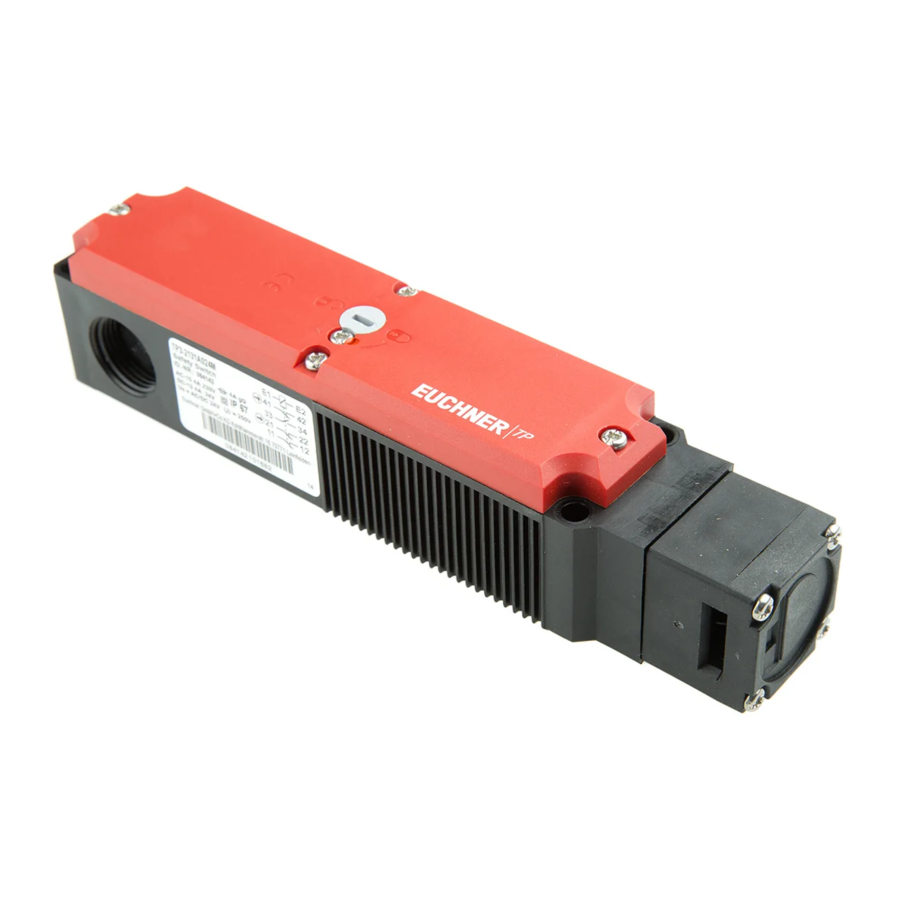

Los interruptores de seguridad de la serie TP son
dispositivos de enclavamiento electromagnéticos
con bloqueo.
En combinación con un resguardo de seguridad se-
parador y el sistema de control de la máquina, este
componente de seguridad evita que pueda abrirse
el resguardo de seguridad mientras la máquina esté
ejecutando movimientos peligrosos.
Para el sistema de control, esto quiere decir que:
Las órdenes de arranque que dan lugar a estados
f
de riesgo solo pueden ser efectivas si el resguardo
de seguridad está en la posición de protección y el
bloqueo, en posición de bloqueo.
La posición de bloqueo solo puede cancelarse si
f
los estados de riesgo han finalizado.
Antes de emplear los interruptores de seguridad
es preciso realizar una evaluación de riesgos en la
máquina conforme a:
EN ISO 13849-1: Partes de los sistemas de mando
f
relativas a la seguridad.
EN ISO 14121: Seguridad de las máquinas. Eva-
f
luación de riesgos.
IEC 62061: Seguridad de las máquinas. Seguridad
f
funcional de sistemas de control eléctricos, elec-
trónicos y programables relativos a la seguridad.
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
especialmente:
EN ISO 13849-1: Partes de los sistemas de mando
f
relativas a la seguridad.
EN 1088: Dispositivos de enclavamiento asociados
f
a resguardos.
EN 60204-1: Equipamiento eléctrico de máquinas.
f
Importante:
El usuario es el único responsable de la integración
f
segura del dispositivo en un sistema global seguro.
Para ello, el sistema completo debe validarse, por
ejemplo, conforme a la norma EN ISO 13849-2.
Si para la validación se emplea el método sim-
f
plificado conforme al apartado 6.3 de la norma
EN ISO 13849-1:2008, es posible que el nivel de
rendimiento (PL) se reduzca si se conectan en serie
varios dispositivos.
Si el producto va acompañado de una ficha de
f
datos, tendrá prioridad la información contenida
en dicha hoja en caso de divergencias respecto al
manual de instrucciones.
Indicaciones de seguridad
Los interruptores de seguridad garantizan la protec-
ción del personal. El montaje y la manipulación inco-
rrectos pueden causar graves daños personales.
Los componentes de seguridad no deben puen-
tearse (puentear los contactos), desconectarse,
retirarse o quedar inoperativos de cualquier otra
manera.
A este respecto, tenga en cuenta sobre todo las me-
didas para reducir las posibilidades de puenteo que
recoge el apartado 5.7 de la norma EN 1088:1995.
A2:2008.
El proceso de activación debe iniciarse
exclusivamente mediante actuadores específica-
mente destinados a tal fin que estén conectados
de forma fija al resguardo de seguridad.
El montaje, la conexión eléctrica y la puesta en
marcha deben ser realizados exclusivamente por
personal especializado autorizado.
Funcionamiento
El interruptor de seguridad permite bloquear resguar-
dos de seguridad móviles.
En la cabeza del interruptor hay un disco de conmuta-
ción giratorio que es bloqueado/liberado por el perno
de bloqueo. Al introducir o extraer el actuador y al
activar o desactivar el bloqueo, el perno de bloqueo
se mueve. Durante este proceso se accionan los
contactos de conmutación.
Cuando el disco de conmutación está bloqueado no
puede sacarse el actuador de la cabeza del interrup-
tor bloqueo activo.

Modelos TP1, TP3 y TP5
(bloqueo mecánico)
El perno de bloqueo se mantiene en la posición de
bloqueo mediante fuerza mecánica y se desbloquea
mediante fuerza eléctrica. El bloqueo accionado
por fuerza mecánica funciona según el principio del
bloqueo sin tensión. Si se interrumpe la alimentación
de tensión del solenoide, el resguardo de seguridad
no se puede abrir inmediatamente.
Modelos TP2, TP4 y TP6
(bloqueo eléctrico)
Uso solo en casos especiales tras una estricta
evaluación del riesgo de accidente.
Si se interrumpe la alimentación de tensión del
solenoide, el resguardo de seguridad se puede
abrir inmediatamente.
El perno de bloqueo se mantiene en la posición de
bloqueo electromagnéticamente y se desbloquea
mediante fuerza mecánica. El bloqueo funciona según
el principio del bloqueo con tensión.
Cierre del resguardo de seguridad y activación
f
del bloqueo
Al introducir el actuador en el interruptor de seguri-
dad, el perno de bloqueo se activa.
TP1, TP3 y TP5: El perno pasa a la posición de blo-
queo accionado por una fuerza mecánica.
TP2, TP4 y TP6: El perno pasa a la posición de blo-
queo al activar la tensión de servicio del solenoide.
Los contactos de seguridad se cierran.
Desactivación del bloqueo y apertura del res-
f
guardo de seguridad
TP1/TP5: Al activar la tensión de servicio del
solenoide, el perno de bloqueo libera el disco de
conmutación.
Consulte la función de conmutación en la figura 3,
columna 2 Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
TP2/TP6: Al desactivar la tensión de servicio del
solenoide, el perno de bloqueo libera el disco de
conmutación.
Consulte la función de conmutación en la figura 3,
columna 2 Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
TP3 (con contacto auxiliar de estado de puerta): Al
activar la tensión de servicio del solenoide, el perno
de bloqueo libera el disco de conmutación.
Consulte la función de conmutación en la figura 3,
columna 2 Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
Al extraer el actuador, el contacto auxiliar de estado
de puerta cambia de estado e indica que el resguardo
de seguridad está abierto (véase la figura 3, columna
3 Puerta abierta).
TP4 (con contacto auxiliar de estado de puerta): Al
desactivar la tensión de servicio del solenoide, el
perno de bloqueo libera el disco de conmutación.
Consulte la función de conmutación en la figura 3,
columna 2 Puerta cerrada y no bloqueada.
El actuador puede ser extraído.
Al extraer el actuador, el contacto auxiliar de estado
de puerta cambia de estado e indica que el resguardo
de seguridad está abierto (véase la figura 3, columna
3 Puerta abierta).
Solicitud de desbloqueo de puerta (TP5 y TP6)
f
Cuando el actuador está bloqueado, el contacto de
apertura positiva 21-22 se abre tirando del resguardo
de seguridad (recorrido del actuador: 6 mm), lo que
transmite una señal al sistema de control superior.
Según el concepto de mando de cada caso y una vez
que se han detenido los componentes de la máquina
que siguen en marcha, puede realizarse el desblo-
queado automático del resguardo de seguridad.
Desbloqueo auxiliar
En caso de avería, el bloqueo puede desactivarse con
el dispositivo de desbloqueo auxiliar, independiente-
mente del estado del solenoide (véase la figura 2).
Suelte el tornillo de seguridad.
f
Gire aprox. 180° el dispositivo de desbloqueo auxi-
f
liar con un destornillador en la dirección señalada
por la flecha.
El dispositivo de desbloqueo auxiliar o el dispositivo
de desbloqueo auxiliar con llave deben colocarse
de nuevo en su posición inicial y sellarse después
de su uso (por ejemplo, utilizando laca de sellado
o un precinto).
En el caso del desbloqueo con llave, tenga en cuenta
el plano de dimensiones adjunto.
Cerradura y desbloqueo antipánico
Al accionar la cerradura o el desbloqueo antipánico,
el actuador no debe estar sometido a un esfuerzo
de tracción.
Los contactos 21-22 y 41-42 quedan interrumpidos
y el interruptor se desbloquea mecánicamente. El
estado de los contactos 1x-1x y 3x-3x puede variar.
Montaje
El interruptor de seguridad y el actuador no
deben utilizarse como tope.
Fije el dispositivo solo cuando esté montado.
¡Atención! Riesgo de quemaduras debido a la
alta temperatura de la superficie cuando la
temperatura ambiental supera los 40 °C. Proteja
el interruptor para impedir que entre en contacto
con personas o material inflamable.
Monte el interruptor de seguridad de modo que:
El acceso resulte difícil para el personal de servicio
f
cuando el resguardo de seguridad esté abierto.
Sea posible el manejo del dispositivo de desbloqueo
f
auxiliar, así como el control y la sustitución del
interruptor de seguridad.
El desbloqueo antipánico pueda accionarse desde
f
la zona de peligro.
Es necesario colocar un tope adicional para la pieza
móvil del resguardo de seguridad.
Introduzca el actuador en el cabezal actuador.
f
Los interruptores de seguridad deben montarse
f
en unión positiva.
Acople (por ejemplo, mediante los tornillos de
f
seguridad adjuntos), remache o suelde el actuador
al resguardo de seguridad de forma permanente
y no desmontable.
Cambio de la dirección de accionamiento
El recorrido prolongado del actuador con direc-
ción de ataque vertical solo es posible en los
modelos TP...K...
Figura 1: Cambio de la dirección de accionamiento
Afloje los tornillos del cabezal actuador.
f
Ajuste la dirección deseada.
f
Apriete los tornillos con 0,6 Nm.
f
Cierre la ranura de accionamiento no utilizada con
f
la tapa para ranuras suministrada.
