Resumen de contenidos para Botex MPX 405
- Página 1 MPX 405 dimmer pack...
- Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 16.06.2020, ID: 152999 (V3)
-
Página 3: Tabla De Contenido
1.3 Símbolos y palabras de advertencia.................... 8 Instrucciones de seguridad........................ 10 Características técnicas........................15 Instalación y puesta en funcionamiento..................16 Conexiones y elementos de mando....................18 Manejo................................23 Datos técnicos............................26 Cables y conectores..........................28 Protección del medio ambiente....................... 30 MPX 405 dimmer pack... - Página 4 MPX 405 dimmer pack...
-
Página 5: Información General
El desarrollo continuo de los productos y de los manuales de instrucciones es nuestra estra‐ tegia empresarial. Por lo tanto, están sujetos a cambios sin previo aviso. Por favor visítenos en www.thomann.de para ver la versión actualizada de este manual de instrucciones. MPX 405 dimmer pack... -
Página 6: Guía De Información
Asesoramiento per‐ Para contactar con un especialista, consulte nuestro servicio de sonal asesoramiento en línea. Para resolver cualquier problema técnico o duda que se le plantee Servicio técnico respecto a su producto, diríjase a nuestro servicio técnico. MPX 405 dimmer pack... -
Página 7: Convenciones Tipográficas
Ejemplo: regulador de [VOLUME], tecla [Mono]. Display Los textos y valores que aparecen en el display de un equipo se identifican en el correspon‐ diente manual con letras en cursiva y entre comillas. Ejemplo: "24ch" , "OFF" . MPX 405 dimmer pack... -
Página 8: Símbolos Y Palabras De Advertencia
Pulse [Auto]. ð El equipo funciona en modo automático. Apague el equipo. 1.3 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el presente manual de instrucciones. MPX 405 dimmer pack... - Página 9 Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Riesgo eléctrico. Peligro en general. MPX 405 dimmer pack...
-
Página 10: Instrucciones De Seguridad
El equipo sólo puede ser utilizado por personas que tengan suficiente capacidad física, senso‐ rial y mental, así como el respectivo conocimiento y experiencia. Otras personas sólo pueden utilizar el equipo bajo la supervisión o instrucción de una persona responsable de su segu‐ ridad. MPX 405 dimmer pack... - Página 11 Preste atención a que los niños no arranquen piezas pequeñas del equipo (por ejemplo botones de mando o similares). Los niños podrían tragar las piezas y asfi‐ xiarse. Nunca deje a los niños solos utilizar equipos eléctricos. MPX 405 dimmer pack...
- Página 12 ópticos montados y en perfecto estado técnico. ¡PELIGRO! Descarga eléctrica por cortocircuito No manipule el cable de red ni el conector de alimentación. ¡Peligro de descarga eléctrica! ¡Peligro de muerte! En caso de duda, contacte con un electricista cualifi‐ cado. MPX 405 dimmer pack...
- Página 13 Evite cualquier contacto con el fuego. ¡AVISO! Condiciones de uso El equipo sólo debe utilizarse en lugares cerrados. Para prevenir daños, evite la humedad y cualquier contacto del equipo con líquidos. Evite la luz solar directa, suciedad y vibraciones fuertes. MPX 405 dimmer pack...
- Página 14 (FI). ¡Peligro de daños personales y/o materiales! En caso de tormentas o de uso ocasional, desconecte la alimentación de corriente desenchufando el conector de la toma de corriente para prevenir descargas eléc‐ tricas o incendios. MPX 405 dimmer pack...
-
Página 15: Características Técnicas
Control vía DMX 512, MIDI, las teclas y el display del equipo Asignación individual de las direcciones DMX por canal Asignación individual de las funciones de canales Modos de funcionamiento: – – Automático Un circuito de protección por cada canal MPX 405 dimmer pack... -
Página 16: Instalación Y Puesta En Funcionamiento
(no forma parte del suministro) en una pared. Primero conecte todos los consumidores con los terminales laterales del equipo. Para utilizar el equipo en el modo DMX, conecte su controlador DMX. Finalmente, conecte el equipo con una toma de corriente. MPX 405 dimmer pack... - Página 17 DMX. Conecte la salida del primer equipo DMX a la entrada del segundo equipo DMX y así sucesivamente. Asegúrese de que la salida del último equipo DMX en la cadena está terminada con una resistencia (110 Ω, ¼ W). MPX 405 dimmer pack...
-
Página 18: Conexiones Y Elementos De Mando

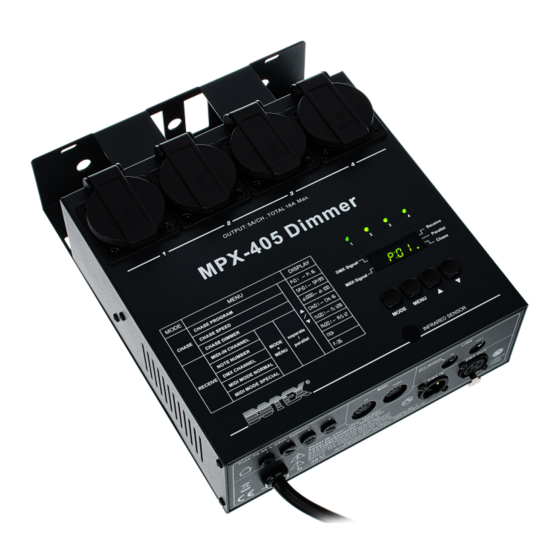

Conexiones y elementos de mando Conexiones y elementos de mando Cara frontal MPX 405 dimmer pack... - Página 19 Flechas para navegar por un menú abierto o para cambiar valores. 5 Display con indicadores LED adicionales [DMX Signal]: se ilumina cuando el equipo está conectado y recibe una señal DMX. [MIDI Signal]: se ilumina cuando el equipo está conectado y recibe una señal MIDI. MPX 405 dimmer pack...
- Página 20 [Chase]: se ilumina cuando el equipo se encuentra en el modo "Chase" 6 Indicadores de canales [1]…[4]. Los indicadores de canales señalizan en cada uno de los modos de servicio qué canales están siendo utilizados en esos momentos (los LED se iluminan). MPX 405 dimmer pack...
- Página 21 Conexiones y elementos de mando Lado inferior MPX 405 dimmer pack...
- Página 22 9 [MIDI THRU] Terminal de salida para señal MIDI conectada en bucle 10, 11 [LINK IN], [LINK OUT] Conexiones para configuración Master/Slave. 12 [DMX OUT] Salida DMX 13 [DMX IN] Entrada DMX 14 Cable de alimentación MPX 405 dimmer pack...
-
Página 23: Manejo
Desconecte el cable de alimentación del equipo de la toma de corriente. Selección del modo de servicio Desde el modo normal, seleccione el modo deseado con ayuda de [MODE]. Aquí puede escoger entre los modos: Receive (CH:...) Chase (P:...) MPX 405 dimmer pack... - Página 24 Seleccione la velocidad de la luz en movimiento. Pulse [MENU] hasta que el display muestre "SP:xx" ; utilice [UP] y [DOWN] para seleccionar la velocidad de la luz en movi‐ miento entre "SP:01" y "SP:99" . MPX 405 dimmer pack...
- Página 25 [DOWN] para ajustar el canal deseado entre "CH:01" y "CH:16" . Seleccione un número de nota MIDI. Pulse [MENU] hasta que el display muestre "N:xxx" ; utilice [UP] y [DOWN] para seleccionar el valor que desee entre " N:001" y "N:128" . MPX 405 dimmer pack...
-
Página 26: Datos Técnicos
Tensión de alimentación 230 V 50 Hz Grado de protección IP20 Opciones de montaje Montaje en pared o trípod Dimensiones (ancho × alto × prof.) 200 mm × 65 mm × 180 mm Peso 2,4 kg MPX 405 dimmer pack... - Página 27 Datos técnicos Condiciones ambientales Rango de temperatura 5 °C…35 °C Humedad relativa 50 %, sin condensación MPX 405 dimmer pack...
-
Página 28: Cables Y Conectores
El equipo ofrece un conector hembra XLR de tres polos que funciona como salida DMX. Las señales DMX de entrada se transmiten a través de un conector macho XLR de tres polos. La ilustración y la tabla muestran la asignación de los pins de un acoplador adecuado. MPX 405 dimmer pack... - Página 29 Cables y conectores Masa Datos DMX (–) Datos DMX (+) MPX 405 dimmer pack...
-
Página 30: Protección Del Medio Ambiente
(RAEE) en su versión vigente. ¡No echar a la basura doméstica! Entregue el producto y sus componentes en un centro de reciclaje autorizado. Respete todas las normas y reglamentaciones aplicables del país de que se trate. En caso de dudas, contacte con las autoridades responsables. MPX 405 dimmer pack... - Página 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
