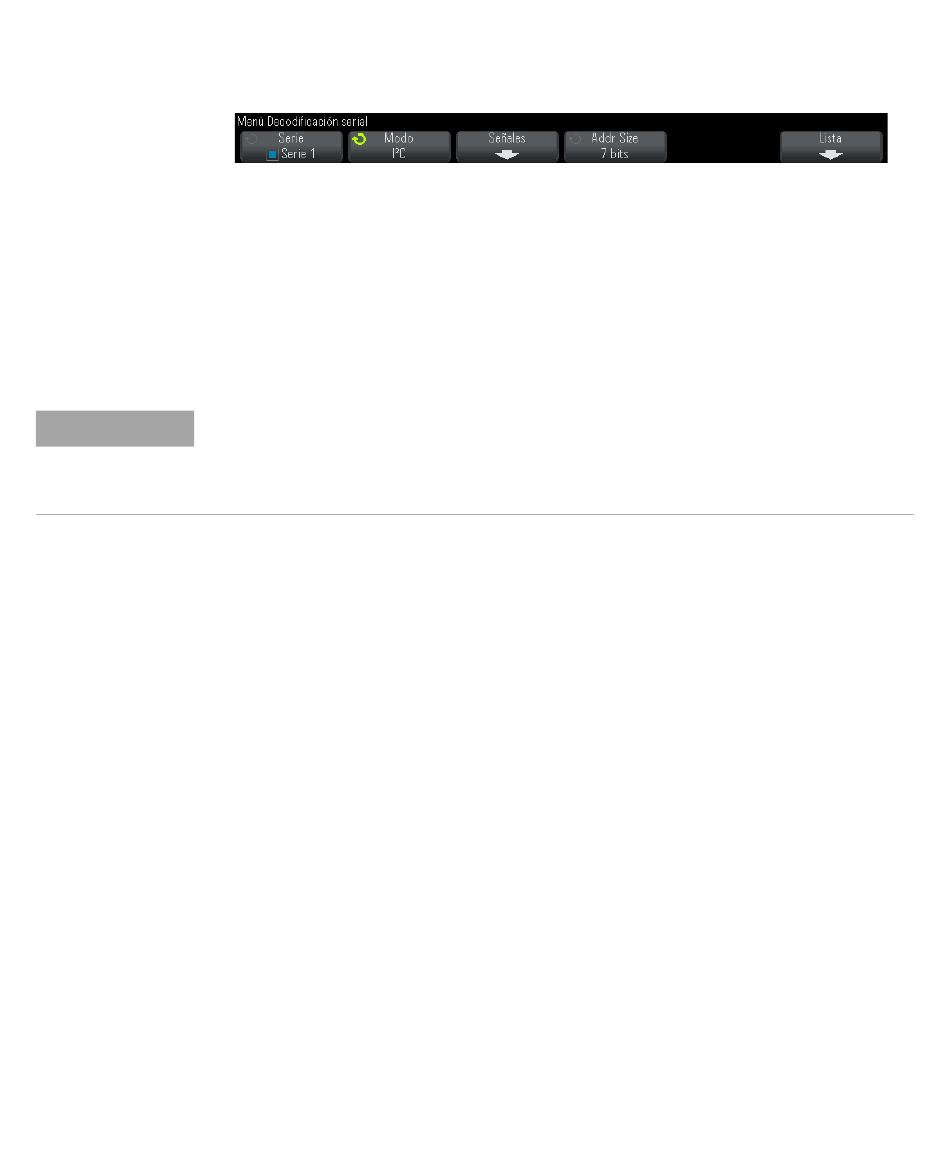

2 Elija el tamaño de dirección de 7 u 8 bits. Utilice una dirección de 8
3 Si la línea de decodificación no aparece en pantalla, presione la tecla
4 Si el osciloscopio está detenido, presione la tecla [Run/Stop]
Si la configuración no produce un disparo estable, es posible que las señales I2C sean lo
N O TA
suficientemente lentas como para que el osciloscopio esté en Disparo automático.
Presione la tecla [Mode/Coupling] Modo/Acoplamiento y luego la tecla programable
Modo para cambiar el modo de disparo de Automático a Normal.
Puede usar la ventana Zoom horizontal para navegar con más facilidad por
los datos adquiridos.
Véase también
•
•
•
Osciloscopios Agilent InfiniiVision 3000 serie X Guía del usuario
bits para incluir el bit R/W como parte de la dirección, o seleccione
una dirección de 7 bits para excluir el bit R/W de la dirección.
[Serial] Serie para activarla.
Ejecutar/Detener para adquirir y decodificar datos.
"Interpretación de la decodificación I2C"
"Interpretación de datos de la Lista I2C"
"Búsqueda de datos I2C en la Lista"
Disparo y decodificación serial I2C/SPI
en la página 362
en la página 363
en la página 364
23
361
