INDICE USO DE SEGURIDAD .……………………………………..……………………………………………………………………………..2 INTRODUCCIÓN …..………….…………………...………………………………………………………………………..….……….3 CONEXIÓN DEL ACOPLADOR FX3/FX5 …………………………...………………………….……...……………………..……4 ACCESORIOS DE CONEXIONES Y DE INTERFAZ………………...……………………………………………………………..5 INTERRUPTOR DE CONEXIÓN DE ANTENA FX4 ……..…...………………………………………………………………..6 MENÚ PRINCIPAL INTERNO, WATTIMETRO ….…..……..…………………………………….…………..……………..7 MENU SMETER, dBMETER, SWITCH ....………….……..…………………………………………………………..8 MENU FREQMTR,CLOCK,RL/SWR,dBm/PWR, SETUP .………....……………………………..…..……………9 CALIBRATION MENU .………………………………….….………………………………...………………………………………..…10 FIRMWARE UPDATE ……………………………………………….….………………………………...……………………….………11 NOTE…………………………….……………………………..…………………………………………………………………………………12 ACCESSORIES &... -
Página 3: Seguridad Y Normas De Uso
Podría dañarse si se cae, se incinera, se perfora o se se rompe o si entra en contacto con líquidos. No use Metropwr si ha sido dañado, por ejemplo, si la pantalla está rota, ya que puede causar lesiones. -
Página 4: Introducción

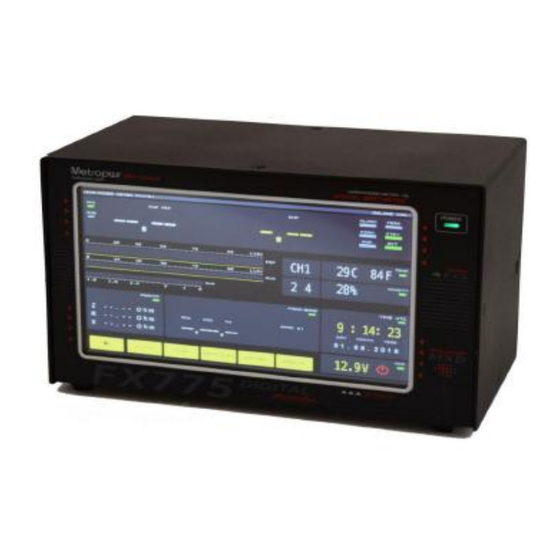

INTRODUCCION El Metropwr FX773/5 es un vatímetro digital con una cómoda interfaz de pantalla táctil y un 7 "display LCD a color. Está gestionado íntegramente por 2 potentes microprocesadores, de los cuales el primero de 32bit, ADC de 16 bits que garantizan un excelente rendimiento y posibilidad de expansión a través de numerosos accesorios externos. -
Página 5: Conexión Del Acoplador Fx3/Fx5
CONEXIÓN ACOPLADOR FX3 / FX5 Conexión sensor HF/50 - FX3/5: Conectar el sensor de potencia a través de los dos cables SMA suministrados, respetando las posiciones V (tensión) y C (corriente) como en la imagen. El cable debe ser al menos de clase 6 y blindado internamente. NO CONECTE LA PC U OTROS DISPOSITIVOS AOUT 1/2 NO ES UN PUERTO LAN. -
Página 6: Esquema De Conexión De Accesorios
ESQUEMA DE CONEXIÓN DE ACCESORIOS Conexión FX3/5: conexión básica para banda hf/50 Mhz (usar cables SMA) Conexión fx3h Esquema de conexión para gestionar hf/50mhz. A través de los cables sma es posible interconectar el acoplador FX3/5 y a través del bus EXP las otras dos opciones se pueden conectar en serie... -
Página 7: Conexión Del Interruptor De Antena Fx4
Conexión de antena dual con interruptor FX4: se pueden conectar hasta dos interruptores de antena FX4 para cambiar 4 radios y 4 antenas simultáneamente. A través del menú correspondiente en el FX773/5 vatímetro, es posible gestionarlos simultáneamente. Los FX4 deben conectarse en serie a través del puerto IN/OUT de los switches y el lado del vatímetro termina en el puerto trasero RJ45. -
Página 8: Pantalla Táctil Y Menú Interno
Tocando el icono inferior derecho, puedes colocar el instrumento en espera. En este caso, el FX773/5 siempre estará encendido, pero la pantalla se apagará y el instrumento estará en baja absorción. En el caso de detectar señal, el instrumento volverá a estar en línea y la retro iluminación se reactivará. -
Página 9: Menu Smeter, Dbmeter, Switch
Los ajustes se almacenan y retienen, incluso después del apagado. Si no hay un interruptor de antena FX7, este menú no mostrará ninguna tecla virtual. Activar el FX7 cambia primero desde el menú SETUP. Atención, el interruptor de antena FX4 no está compatible con el vatímetro FX773/5. -
Página 10: Menu Freqmtr,Clock,Rl/Swr,Dbm/Pwr, Setup
MENU MENU FREQMTR: FX773/5 tiene una frecuencia digital dentro este menú y puede ver la frecuencia de funcionamiento muestreado por el sensor. MENÚ RELOJ: El instrumento tiene un chip dedicado a el reloj del sistema y el calendario perpetuo. Es posible configure la hora a través del submenú... -
Página 11: Menú De Calibración Frecuencia, Potencia, Roe
FX3/5, acoplador y a través de las teclas +/- ++ / - para que coincida con la potencia leída por el vatímetro FX773/5 con la del vatímetro de referencia externa. Después de guardar con SAVE, repita la operación para las 11 bandas. -
Página 12: Firmware Update
FIRMWARE UPDATE Es posible actualizar el vatímetro FX773/5 a través de una actualización de firmware. La actualización es muy simple. El primer paso es colocar el interruptor trasero en la posición inferior. En esa posición, simplemente conecte el instrumento a la PC, instale el controlador correspondiente, compruebe a través del panel de... -
Página 13: Accesorios Y Opciones
