5.8 Conexión de la señal externa para
el interruptor de cambio entre
CZ
calefacción y refrigeración a la
unidad base
DE
La señal externa para el interruptor de cambio entre
calefacción y refrigeración es opcional para las zonas
configuradas como Control. Independiente.
DK
Se puede conectar a la unidad base un total de dos
señales externas para el interruptor de cambio entre
calefacción y refrigeración. Una señal externa controla
EE
la zona 1 y/o la zona 2, según la configuración de
zonas. La otra controla la zona 3.
ES

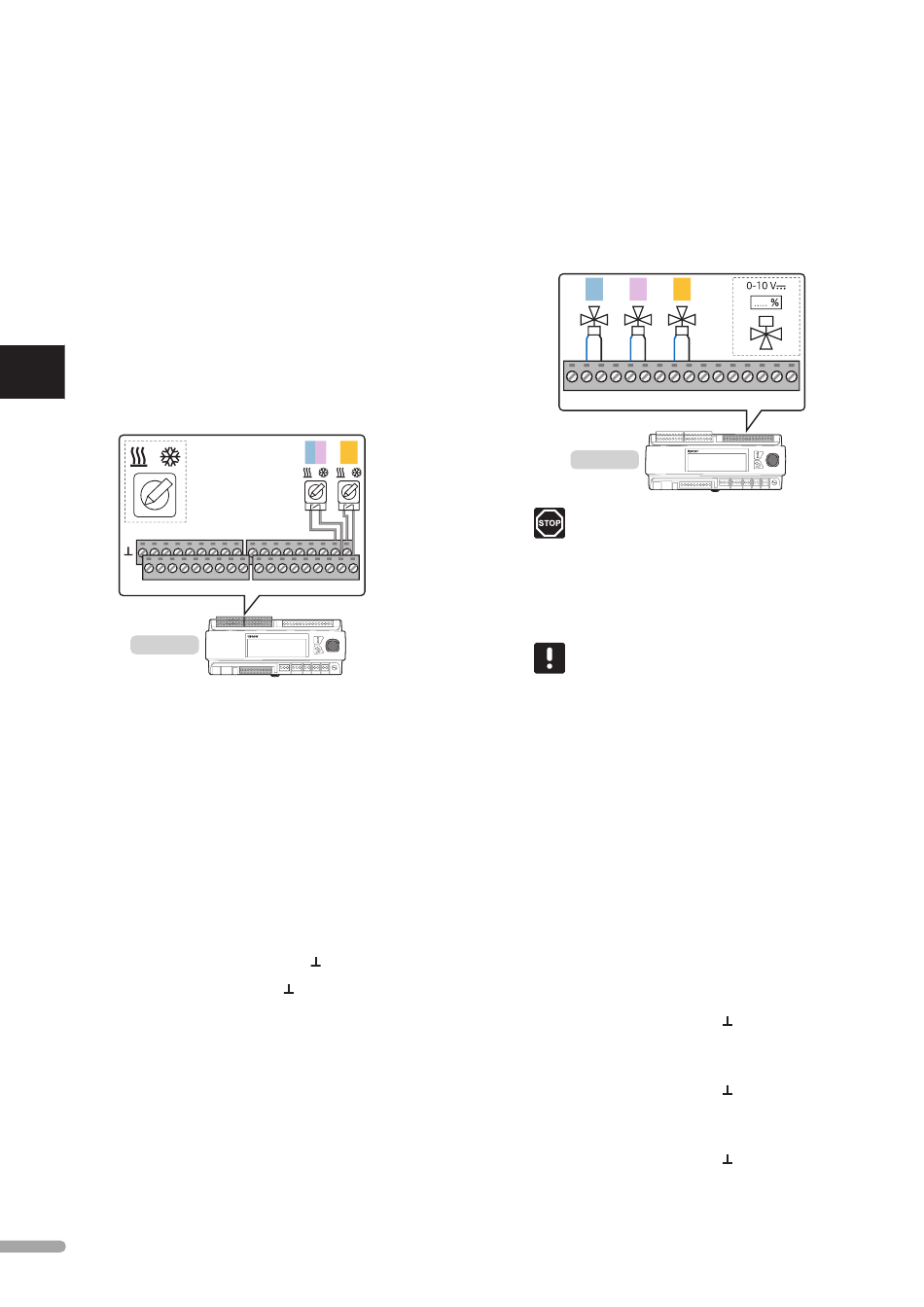

La siguiente ilustración muestra las señales externas del
interruptor de cambio entre calefacción y refrigeración
conectado a la unidad base.
FI
FR
HR
#
HU
X-159
IT
Para conectar una señal externa para el interruptor
LT
de cambio entre calefacción y refrigeración a la
unidad base:
1. Compruebe que la alimentación está desconectada
LV
de la unidad base.
2. Quite la cubierta de terminales.
NL
Consulte el apartado 5.6 Cubierta de terminales
para obtener más información.
3. Estudie el diagrama de conexiones para localizar
NO
las posiciones de los terminales de conexión.
4. Conecte los cables para el interruptor de cambio
PL
entre calefacción y refrigeración a la unidad base.
• ZONAS 1 y 2: Terminales 17 y 17 .
PT
• ZONA 3: Terminales 18 y 18 .
5. Apriete los tornillos que fijan los cables al conector.
RO
RU
SE
SK
3 6
3
1 2
&
17 18
U P O N O R S M AT R I X M O V E P R O · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
5.9 Conexión de los actuadores de
las válvulas mezcladoras a la
unidad base
La unidad base permite controlar hasta tres zonas
distintas.
La ilustración siguiente muestra los actuadores
conectados a la unidad base.
1 2 3
- + - + - +
42 43 45 46 48 49
X-159
A :
dvertenciA
La instalación y el mantenimiento eléctricos
de elementos protegidos con tapas y
que funcionen a 230 V CA se debe llevar
a cabo bajo la supervisión de un electricista
cualificado.
N O TA :
Solo se conectan a la unidad base Move PRO
las señales de control de los actuadores de
las válvulas. La alimentación eléctrica debe
obtenerse de una fuente externa.
Para conectar los actuadores de las válvulas a la
unidad base:
1. Asegúrese de que tanto la unidad base como el
actuador estén desconectados.
2. Quite la cubierta de terminales.
Consulte el apartado 5.6 Cubierta de terminales
para obtener más información.
3. Estudie el diagrama de conexiones para localizar
las posiciones de los terminales de conexión.
4. Conecte los cables del actuador a la unidad base.
ZONA 1:
• El cable de 0...10 V al terminal 43.
• El cable de puesta a tierra ( ) al terminal 42.
ZONA 2:
• El cable de 0...10 V al terminal 46.
• El cable de puesta a tierra ( ) al terminal 45.
ZONA 3:
• El cable de 0...10 V al terminal 49.
• El cable de puesta a tierra ( ) al terminal 48.
5. Apriete los tornillos que fijan los cables al conector.
