Resumen de contenidos para Bacsa I-50

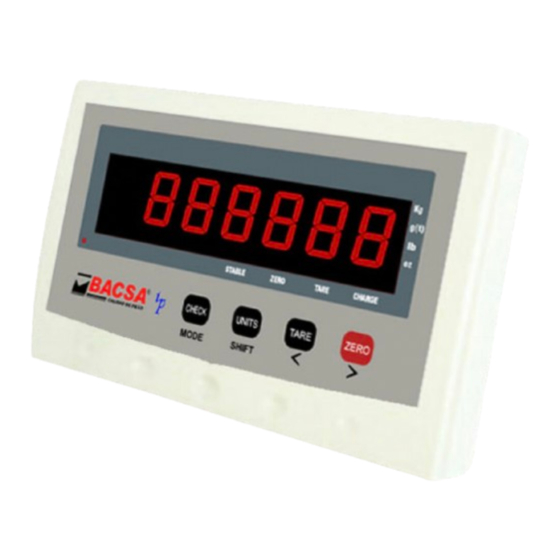

- Página 1 INDICADOR SOLO PESO I-50 MANUAL DE USO VERSIÓN 151111...
-
Página 3: Tabla De Contenido
INDICADOR SOLO PESO I50 VERSIÓN 151111 CONTENIDO 1. SEGURIDAD Y PREPARACIÓN .................. 1 1.1. AVISOS Y GUÍAS DE LA ALARMA: ..............1 1.2. FUNCIÓN DE ALARMA: ................... 1 2. DISPLAY Y TECLADO ....................2 3. OPERATIVA ......................3 3.1. PUESTA EN MARCHA ..................3 3.2. - Página 4 INDICADOR SOLO PESO I50 VERSIÓN 151111 5. FORMATO DE LOS DATOS DE COMUNICACIÓN ............9 6. ESPECIFICACIONES Y UNIDADES DE CONVERSIÓN ..........10 7. CONEXIONADO DEL CABLE DE CÉLULA ..............11 8. INSTRUCCIONES DE MONTAJE ................11 9. AVERÍAS Y SOLUCIONES ..................12...
-
Página 5: Seguridad Y Preparación
INDICADOR SOLO PESO I50 VERSIÓN 151111 1. SEGURIDAD Y PREPARACIÓN 1.1. AVISOS Y GUÍAS DE LA ALARMA: • La pantalla y el teclado se deben limpiar con un paño humedo, pero se debe evitar mojar y limpiar estas dos partes en el agua. •... -
Página 6: Display Y Teclado
INDICADOR SOLO PESO I50 VERSIÓN 151111 2. DISPLAY Y TECLADO Esta tecla se usa para alternar entre el modo de pesaje normal y el modo de control de cantidad. En el modo de Ajuste, esta tecla puede ser usada como tecla para pasar al siguiente parámetro. -
Página 7: Operativa
INDICADOR SOLO PESO I50 VERSIÓN 151111 3. OPERATIVA 3.1. PUESTA EN MARCHA Poner en la posición ON el interruptor de encendido, el display mostrará secuencialmente del 0 al 9 durante algunos segundos. Al final el valor mostrado será cero y se entrará en el modo de pesaje. 3.2. -
Página 8: Instrucciones De Ajuste
INDICADOR SOLO PESO I50 VERSIÓN 151111 4. INSTRUCCIONES DE AJUSTE Mantenga pulsada la tecla [TARE] y encienda el indicador para entrar en la configuración del usuario. Pulse [CHECK] o [UNITS] para seleccionar el elemento de ajuste. Pulse [ZERO] o [TARE] para seleccionar el modo de On/Off o parámetro. -
Página 9: Selección De La Alarma Del Control De Peso
INDICADOR SOLO PESO I50 VERSIÓN 151111 4.3. SELECCIÓN DE LA ALARMA DEL CONTROL DE PESO Esta función sirve para establecer la alarma del control de peso. Pulse [CHECK] para entrar en modo de ahorro de energía y en la pantalla aparecerá... -
Página 10: Ajuste Del Brillo De La Pantalla
INDICADOR SOLO PESO I50 VERSIÓN 151111 4.4. AJUSTE DEL BRILLO DE LA PANTALLA Esta función sirve para seleccionar el brillo de la pantalla por defecto de la máquina. Hay 1,2 y 3 niveles seleccionables. ("1" es el más oscuro y "3" es el más brillante). -
Página 11: Ajuste De La Velocidad De Retención
INDICADOR SOLO PESO I50 VERSIÓN 151111 Pulse [ZERO] para revisar el valor. Pulse [UNITS] para entrar en el ajuste de la velocidad de retención o pulse [CHECK] para entrar en la siguiente configuración: Ajuste de la Comunicación. 4.7. AJUSTE DE LA VELOCIDAD DE RETENCIÓN Esta función sirve para ajustar la velocidad de retención. -
Página 12: Dirección De La Comunicación Serie
INDICADOR SOLO PESO I50 VERSIÓN 151111 4.8.2. DIRECCIÓN DE LA COMUNICACIÓN SERIE Esta función sirve para seleccionar el número de máquina seleccionable. Pulse [ZERO] para seleccionar la dirección. Dispone desde la máquina 1 hasta la máquina 25. Pulse [ZERO] para seleccionar y pulse [UNIT] para entrar en el próximo ajuste. -
Página 13: Formato De Los Datos De Comunicación
INDICADOR SOLO PESO I50 VERSIÓN 151111 5. FORMATO DE LOS DATOS DE COMUNICACIÓN El indicador usa la señal RS232. Una trama consta de 10 Bits. BIT 01 BIT 02 BIT 03 BIT 04 BIT 05 BIT 06 BIT 07 BIT 08 BIT 09 BIT 10 •... -
Página 14: Especificaciones Y Unidades De Conversión
INDICADOR SOLO PESO I50 VERSIÓN 151111 Nota: si el checksum de cualquiera de los dos bytes es igual o menor a 9, se le sumará 30H, por lo que el dato a enviar será un número en código ASCII. Ejemplo, si el checksum es 6, le sumaremos 30H y obtendremos 36H y se enviará un 6 en código ASCII. -
Página 15: Conexionado Del Cable De Célula
INDICADOR SOLO PESO I50 VERSIÓN 151111 7. CONEXIONADO DEL CABLE DE CÉLULA SIGNIFICADO ε + ε - 8. INSTRUCCIONES DE MONTAJE Primeramente pasar el cable (6) a través de la columna (7), y luego insertela en la base, apretando el tornillo. •... -
Página 16: Averías Y Soluciones
INDICADOR SOLO PESO I50 VERSIÓN 151111 9. AVERÍAS Y SOLUCIONES AVERÍA RAZÓN SOLUCIÓN No se ve nada al poner Batería baja o estropeada Cargue o sustituya la en marcha. batería Interruptor de encendido Reemplace el interruptor roto Placa de alimentación Contacte con el rota distribuidor... - Página 17 INDICADOR SOLO PESO I50 VERSIÓN 151111...
